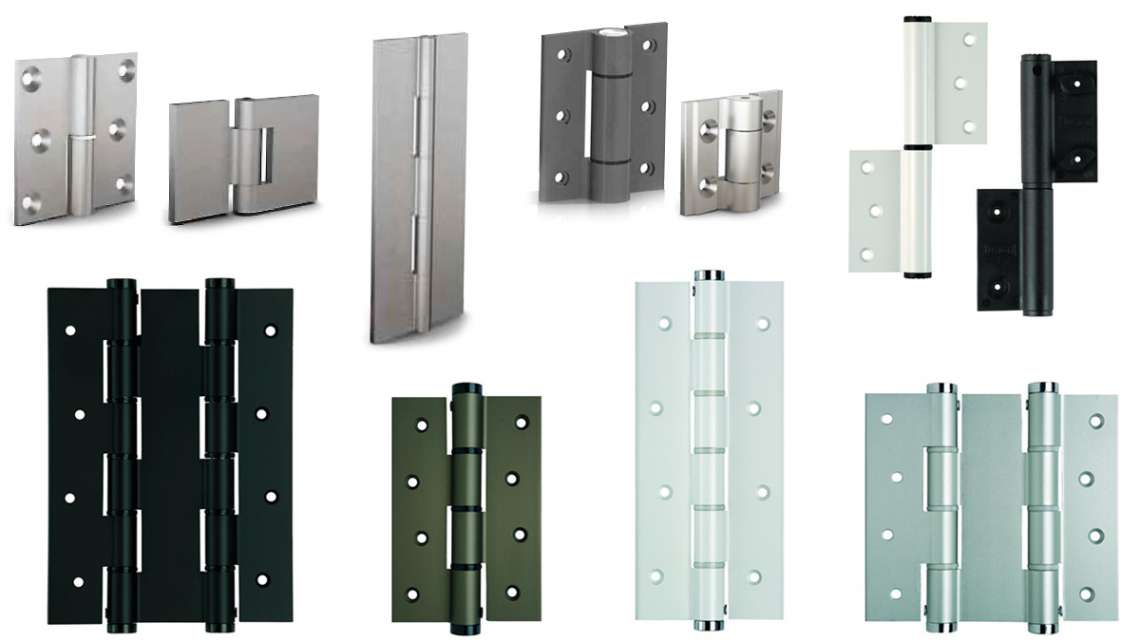

Wählen Sie aus einer sehr großen Auswahl von Aluminiumscharnieren in verschiedensten Längen, Schenkelbreiten und -formen, Gewerbeteilungen, Dorndurchmessern, gebohrt und ungebohrt, Lochungen und Oberflächenveredelungen.
Sollte das gewünschte Bauteil in der Ausführung nicht abgebildet sein, fragen Sie trotzdem an. Wir haben die Möglichkeit mit geringem Aufwand eine Vielzahl verschiedener Typen auch in kleinen Mengen zu produzieren.
Stangenscharniere aus Aluminium
gerollt, 25 mm, ungelocht
Ausführungen
das Scharnier wird aus bereits vorverzinktem Stahl gefertigt und die Schnittkanten sind demnach nicht verzinkt
Andere Bohrungen/Bohrungsabstände auf Anfrage möglich.
ungelocht
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6703.70 | 1000 x 25 x 0,8 mm / D = Stift Ø 2mm / E = 15 | Aluminium |
gerollt, 60 mm, ungelocht/gelocht
Ausführungen
Scharniere können auf Anfrage in anderen Längen geliefert werden.
Andere Bohrungen/Bohrungsabstände auf Anfrage möglich.
ungelocht/gelocht
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6806.70 | 2000 x 60 x 2 mm / D = Stift Ø 6mm / E=30 | Aluminium |
gerollt, 30 mm, ungelocht/gelocht
Ausführungen
Scharniere können auf Anfrage in anderen Längen geliefert werden.
Andere Bohrungen/Bohrungsabstände auf Anfrage möglich.
ungelocht/gelocht
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6708.70 | 1980 x 30 x 1 mm / D = Stift Ø 2mm / E= 15 | Aluminium |
gerollt, 20 mm, gelocht und gesenkt
Ausführungen
Scharniere können auf Anfrage in anderen Längen geliefert werden.
Andere Bohrungen/Bohrungsabstände auf Anfrage möglich.
gelocht und gesenkt
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6716.70 | 2000 x 20 x 0,6 mm | Aluminium |
gerollt, 35 mm, ungelocht/gelocht
Ausführungen
Scharniere können auf Anfrage in anderen Längen geliefert werden.
Andere Bohrungen/Bohrungsabstände auf Anfrage möglich.
ungelocht/gelocht
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6755.70 | 1995 x 35 x 1mm / D = Stift Ø 3mm / E= 30 | Aluminium |
gerollt, 40 mm, ungelocht
Ausführungen
galv. Stahl - das Scharnier wird aus bereits vorverzinktem Stahl gefertigt und ie Schnittkanten sind demnach nicht verzinkt
Scharniere können auf Anfrage in anderen Längen geliefert werden
ungelocht
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6757.70 | 1000 x 40 x 1,2 mm / D = Stift Ø 3mm / E= 30 | Aluminium |
| 6769.70 | 2040 x 40 x 1,2 mm / D = Stift Ø 3mm / E= 30 | Aluminium |
| 6776.70 | 2000 x 40 x 1,5 mm / D = Stift Ø 4mm / E= 15 | Aluminium |
gerollt, 50 mm, ungelocht/gelocht
Ausführungen
galv. Stahl - das Scharnier wird aus bereits vorverzinktem Stahl
gefertigt und die Schnittkanten sind demnach nicht verzinkt
Scharniere können auf Anfrage in anderen Längen geliefert werden und andere Bohrungen/Bohrungsabstände auf Anfrage möglich.
ungelocht/gelocht
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6784.70 | 2000 x 50 x 1,2 mm / D = Stift Ø 3mm / E= 20 | Aluminium |
| 6786.70 | 2000 x 50 x 1,5 mm / D = Stift Ø 4mm / E= 15 | Aluminium |
| 6809.70 | 1000 x 50 x 1,5 mm / D = Stift Ø 4mm / E= 15 | Aluminium |
gerollt, 80 mm, ungelocht/gelocht
Ausführungen
Scharniere können auf Anfrage in anderen Längen geliefert werden.
Andere Bohrungen/Bohrungsabstände auf Anfrage möglich.
ungelocht/gelocht
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6820.70 | 2000 x 80 x 3 mm / D = Stift Ø 6mm / E=40 | Aluminium |
gerollt, 100 mm, ungelocht
Ausführungen
Scharniere können auf Anfrage in anderen Längen geliefert werden.
Andere Bohrungen/Bohrungsabstände auf Anfrage möglich.
ungelocht
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6836.70 | 1000 x 100 x 4 mm / D = Stift Ø 10mm / E=40 | Aluminium |
gerollt, ungelocht
Ausführungen
Scharniere können auf Anfrage in anderen Längen geliefert werden.
Andere Bohrungen/Bohrungsabstände auf Anfrage möglich.
ungelocht
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6848.70 | 2000 x 50 x 3 mm / D = Stift Ø 5,2mm / E=35,5 | Aluminium 6060 T5 |
mit Doppelgelenk, ungelocht
Ausführungen
Öffnungswinkel 180° ohne Dichtung (separat zu bestellen)
ungelocht
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6850.70 | 2000 x 65 mm / D Stift Ø = 5 | Aluminium 6060 T5 |
| 6851.70 | 2500 x 15 / D Stift Ø = 5 | Aluminium 6060 T5 |
| 6852.70 | 3000 x 115 / D Stift Ø = 5 | Aluminium 6060 T5 |
Zubehör:
| Art.-Nr. | Maße | Material |
|---|
vergleichbar Military Standard (MS)
Ausführungen
| Art.-Nr. | Maße | Material |
|---|---|---|
| MS-6841.71 | 915 x 31,75 x 1,3mm / D=Stift Ø 2,2mm / E= 12,7mm | Aluminium 6082 T5 |
| MS-6841.72 | 915 x 31,75 x 1,3mm / D=Stift Ø 2,2mm / E= 12,7mm | Aluminium 6082 T5 |
| MS-6841.73 | 915 x 31,75 x 1,3mm / D=Stift Ø 2,2mm / E= 12,7mm | Aluminium 6082 T5 |
| MS-6841.74 | 915 x 31,75 x 1,3mm / D=Stift Ø 2,2mm / E= 12,7mm | Aluminium 6082 T5 |
| MS-6841.75 | 915 x 31,75 x 1,3mm / D=Stift Ø 2,2mm / E= 12,7mm | Aluminium 6082 T5 |
| MS-6842.70 | 1830 x 31,75 x 1,3mm / D=Stift Ø 2,2mm / E= 12,7mm | Aluminium 6082 T5 |
| MS-6844.71 | 915 x 38,1 x 1,3mm / D=Stift Ø 2,2mm / E= 12,7mm | Aluminium 6082 T5 |
| MS-6846.70 | 1830 x 38,1 x 1,3mm / D=Stift Ø 2,2mm / E= 12,7mm | Aluminium 6082 T5 |
| MS-6845.70 | 1830 x 44,45 x 1,3mm / D=Stift Ø 2,2mm / E= 12,7mm | Aluminium 6082 T5 |
| MS-6847.71 | 915 x 44,45 x 1,3mm / D=Stift Ø 2,2mm / E= 12,7mm | Aluminium 6082 T5 |
| MS-6847.72 | 915 x 44,45 x 1,3mm / D=Stift Ø 2,2mm / E= 12,7mm | Aluminium 6082 T5 |
| MS-6847.73 | 915 x 44,45 x 1,3mm / D=Stift Ø 2,2mm / E= 12,7mm | Aluminium 6082 T5 |
| MS-6847.74 | 915 x 44,45 x 1,3mm / D=Stift Ø 2,2mm / E= 12,7mm | Aluminium 6082 T5 |
| MS-6847.75 | 915 x 44,45 x 1,3mm / D=Stift Ø 2,2mm / E= 12,7mm | Aluminium 6082 T5 |
| MS-6843.71 | 915 x 63,5 x 1,3mm / D=Stift Ø 2,2mm / E= 12,7mm | Aluminium 6082 T5 |
| MS-6843.72 | 915 x 63,5 x 1,3mm / D=Stift Ø 2,2mm / E= 12,7mm | Aluminium 6082 T5 |
| MS-6843.73 | 915 x 63,5 x 1,3mm / D=Stift Ø 2,2mm / E= 12,7mm | Aluminium 6082 T5 |
| MS-6843.74 | 915 x 63,5 x 1,3mm / D=Stift Ø 2,2mm / E= 12,7mm | Aluminium 6082 T5 |
| MS-6843.75 | 915 x 63,5 x 1,3mm / D=Stift Ø 2,2mm / E= 12,7mm | Aluminium 6082 T5 |
| MS-6849.70 | 1830 x 63,5 x 1,3mm / D=Stift Ø 2,2mm / E= 12,7mm | Aluminium 6082 T5 |
Einfache Scharniere aus Aluminium

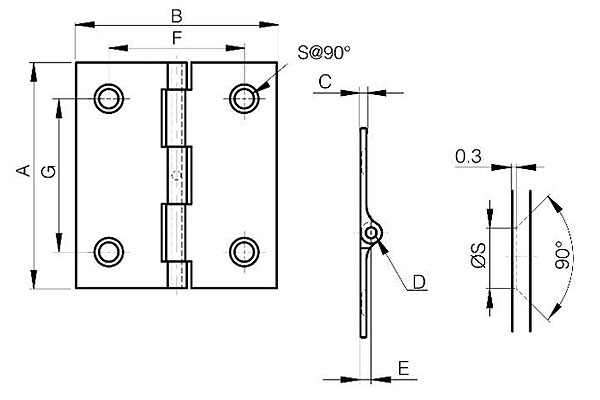

Serie 6215
gelocht und gesenkt
Ausführungen
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6215.01.71 | 38 x 31,75 x 1,3 mm /D= 5/ E=2,29/ F=20/ G= 22/ Stift Ø= 4,3 | Aluminium 6082 T5 eloxiert |
| 6215.02.71 | 50 x 44,45 x 1,3 mm /D= 5/ E=2,29/ F=30/ G= 34/ Stift Ø= 4,3 | Aluminium 6082 T5 eloxiert |
| 6215.03.71 | 63,5 x 63,5 x 1,3 mm /D= 2,29/ E=2,29/ F=40/ G= 40/ Stift Ø= 6 | Aluminium 6082 T5 eloxiert |
Serie 6216
gelocht und gesenkt
Ausführungen
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6216.01.77 | 30 x 35 x 3,3 mm / Stift Ø= 8 | Aluminium 6060 T5 schwarz |
| 6216.01.71 | 30 x 35 x 3,3 mm / Stift Ø= 8 | Aluminium 6060 T5 silber |
Serie 6216
gelocht und gesenkt
Ausführungen
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6216.02.71 | 60 x 35 x 3,3 mm /Stift Ø= 8 | Aluminium 6060 T5 Eloxiert / farblos |
| 6216.02.77 | 60 x 35 x 3,3 mm /Stift Ø= 8 | Aluminium 6060 T5 Eloxiert / schwarz |
Serie 6216
gelocht und gesenkt
Ausführungen
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6216.03.71 | 90 x 35 x 3,3 mm /Stift Ø= 8 | Aluminium 6060 T5 Eloxiert / farblos |
| 6216.03.77 | 90 x 35 x 3,3 mm /Stift Ø= 8 | Aluminium 6060 T5 Eloxiert / schwarz |
Serie 6216
gelocht und gesenkt
Ausführungen
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6216.04.71 | 120 x 35 x 3,3 mm /Stift Ø= 8 | Aluminium 6060 T5 Eloxiert / farblos |
| 6216.04.77 | 120 x 35 x 3,3 mm /Stift Ø= 8 | Aluminium 6060 T5 Eloxiert / schwarz |

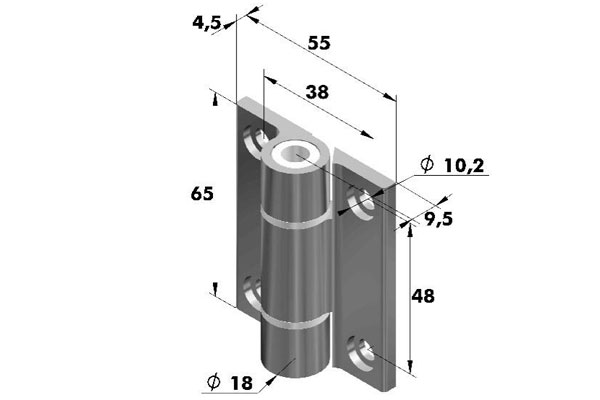

Serie 6540
gelocht und gesenkt
Ausführungen
.01 ohne Stopfen
.02 mit Stopfen
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6540.01.70 | 65 x 55 x 4,5 mm | Aluminium 6060 T5 silber |
| 6540.01.77 | 65 x 55 x 4,5 mm | Aluminium 6060 T5 schwarz |
| 6540.02.70 | 65 x 55 x 4,5 mm | Aluminium 6060 T5 silber |
| 6540.02.77 | 65 x 55 x 4,5 mm | Aluminium 6060 T5 schwarz |
Federscharniere aus Aluminium
Serie 158.5314
Federkraft einstellbar, Materialstärke 4 mm, gelocht
Ausführungen
mit integrierter Feder
Dieses Produkt wird nur als Paar ausgeliefert. Schließt die Tür automatisch, eingebaute Mechanik ist sehr widerstandsfähig und einstellbar. Max. Öffnungswinkel 180°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 158.5314.01.71 | 120 x 80 x 4 mm | Aluminium eloxiert silber |
| 158.5314.02.72 | 120 x 80 x 4 mm | Aluminium eloxiert Gold |
| 158.5314.03.73 | 120 x 80 x 4 mm | Aluminium eloxiert Bronze |
| 158.5314.06.76 | 120 x 80 x 4 mm | Aluminium eloxiert Weiss |
| 158.5314.09.77 | 120 x 80 x 4 mm | Aluminium eloxiert Schwarz |
Serie 158.5414
Federkraft einstellbar, Materialstärke 4 mm, gelocht
Ausführungen
Doppelgelenk-/Pendeltürscharnier mit integrierter Feder
Dieses Produkt wird nur als Paar ausgeliefert. Schließt die Tür automatisch, eingebaute Mechanik ist sehr widerstandsfähig und einstellbar. Max. Öffnungswinkel 180°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 158.5414.01.71 | 120 x 133 x 4 mm | Aluminium eloxiert silber |
| 158.5414.02.72 | 120 x 133 x 4 mm | Aluminium eloxiert Gold |
| 158.5414.03.73 | 120 x 133 x 4 mm | Aluminium eloxiert Bronze |
| 158.5414.06.76 | 120 x 133 x 4 mm | Aluminium eloxiert Weiss |
| 158.5414.09.77 | 120 x 133 x 4 mm | Aluminium eloxiert Schwarz |
Serie 158.5814
Federkraft einstellbar, Materialstärke 4 mm, gelocht
Ausführungen
mit integrierter Feder
Dieses Produkt wird nur als Paar ausgeliefert. Schließt die Tür automatisch, eingebaute Mechanik ist sehr widerstandsfähig und einstellbar. Max. Öffnungswinkel 180°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 158.5814.01.71 | 120 x 80 x 4 mm | Aluminium eloxiert silber |
| 158.5814.02.72 | 120 x 80 x 4 mm | Aluminium eloxiert Gold |
| 158.5814.03.73 | 120 x 80 x 4 mm | Aluminium eloxiert Bronze |
| 158.5814.06.76 | 120 x 80 x 4 mm | Aluminium eloxiert Weiss |
| 158.5814.09.77 | 120 x 80 x 4 mm | Aluminium eloxiert Schwarz |
Serie 158.5914
Federkraft einstellbar, Materialstärke 4 mm, gelocht
Ausführungen
Doppelgelenk-/Pendeltürscharnier mit integrierter Feder
Dieses Produkt wird nur als Paar ausgeliefert. Schließt die Tür automatisch, eingebaute Mechanik ist sehr widerstandsfähig und einstellbar. Max. Öffnungswinkel 180°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 158.5914.01.71 | 120 x 133 x 4 mm | Aluminium eloxiert silber |
| 158.5914.02.72 | 120 x 133 x 4 mm | Aluminium eloxiert Gold |
| 158.5914.03.73 | 120 x 133 x 4 mm | Aluminium eloxiert Bronze |
| 158.5914.06.76 | 120 x 133 x 4 mm | Aluminium eloxiert Weiss |
| 158.5914.09.77 | 120 x 133 x 4 mm | Aluminium eloxiert Schwarz |
Serie 158.6314
gelocht
Ausführungen
mit integrierter Feder
Dieses Produkt wird nur als Paar ausgeliefert. Schließt die Tür automatisch, eingebaute Mechanik ist sehr widerstandsfähig und einstellbar. Max. Öffnungswinkel 180°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 158.6314.01.71 | 153 x 76 x 2,5 mm | Aluminium eloxiert silber |
| 158.6314.02.72 | 153 x 76 x 2,5 mm | Aluminium eloxiert Gold |
| 158.6314.03.73 | 153 x 76 x 2,5 mm | Aluminium eloxiert Bronze |
| 158.6314.06.76 | 153 x 76 x 2,5 mm | Aluminium eloxiert Weiss |
| 158.6314.09.77 | 153 x 76 x 2,5 mm | Aluminium eloxiert Schwarz |
Serie 158.6717
gelocht
Ausführungen
mit integrierter Feder
Dieses Produkt wird nur als Paar ausgeliefert. Schließt die Tür automatisch, eingebaute Mechanik ist sehr widerstandsfähig und einstellbar. Max. Öffnungswinkel 180°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 158.6717.01.71 | 149 x 80 x 4 mm | Aluminium eloxiert silber |
| 158.6717.02.72 | 149 x 80 x 4 mm | Aluminium eloxiert Gold |
| 158.6717.03.73 | 149 x 80 x 4 mm | Aluminium eloxiert Bronze |
| 158.6717.06.76 | 149 x 80 x 4 mm | Aluminium eloxiert Weiss |
| 158.6717.09.77 | 149 x 80 x 4 mm | Aluminium eloxiert Schwarz |
Serie 6164
ungelocht
Ausführungen
Spannfeder aus Edelstahl
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6164.01.70 | 120 x 40 x 1,5 mm | Aluminium 5754 |
| 6164.02.70 | 120 x 40 x 1,5 mm | Aluminium 5754 |
Serie 6164
gelocht
Ausführungen
Spannfeder aus Edelstahl
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6164.01.70/G | 120 x 40 x 1,5 mm | Aluminium 5754 |
| 6164.02.70/G | 120 x 40 x 1,5 mm | Aluminium 5754 |
Serie 6872
schließend, gelocht und gesenkt
Ausführungen
mit integrierter Feder
Auch als freischwingendes, Drehmoment- oder Rastscharnier erhältlich.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6872.03.70 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 silber |
| 6872.04.70 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 silber |
| 6872.03.77 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 schwarz |
| 6872.04.77 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 schwarz |
Serie 6872
öffnend, gelocht und gesenkt
Ausführungen
mit integrierter Feder
Auch als freischwingendes, Drehmoment- oder Rastscharnier erhältlich.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6872.01.70 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 silber |
| 6872.02.70 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 silber |
| 6872.01.77 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 schwarz |
| 6872.02.77 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 schwarz |
Serie 6873
schließend, gelocht und gesenkt
Ausführungen
mit integrierter Feder
Auch als freischwingendes, Drehmoment- oder Rastscharnier erhältlich.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6873.02.70 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 silber |
| 6873.02.77 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 schwarz |
| 6873.01.77 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 schwarz |
Serie 6873
mit Gewindebolzen M6, mit Gewindestift
Ausführungen
mit integrierter Feder
Erhältlich als : Freischwingendes Scharnier, Drehmomentscharnier, Rastscharnier
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6873.04.70 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 Silber |
| 6873.05.70 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 Silber |
| 6873.06.70 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 Silber |
| 6873.07.70 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 Silber |
| 6873.08.70 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 Silber |
| 6873.09.70 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 Silber |
| 6873.04.77 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 schwarz |
| 6873.05.77 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 schwarz |
| 6873.06.77 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 schwarz |
| 6873.07.77 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 schwarz |
| 6873.08.77 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 schwarz |
| 6873.09.77 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 schwarz |

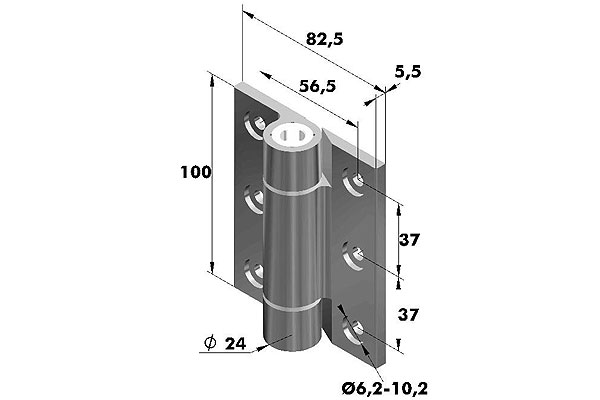

Serie 6876
gelocht und gesenkt
Ausführungen
mit integrierter Feder
Auch als freischwingendes, Drehmoment-, Soft-Closing- oder Rastscharnier erhältlich.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6876.01.70 | 100 x 82,5 x 5,5 mm | Aluminium 6060 T5 silber |
| 6876.02.77 | 100 x 82,5 x 5,5 mm | Aluminium 6060 T5 schwarz |
| 6876.01.77 | 100 x 82,5 x 5,5 mm | Aluminium 6060 T5 silber |
| 6876.02.70 | 100 x 82,5 x 5,5 mm | Aluminium 6060 T5 schwarz |
Serie 6876
mit M6x 14,5mm Bolzen
Ausführungen
mit integrierter Feder
Erhältlich als: Freischwingendes Scharnier, Soft-Closing Scharnier
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6876.03.70 | 100 x 82,5 x 5,5 mm | Aluminium 6082 T5 Silber |
| 6876.03.77 | 100 x 82,5 x 5,5 mm | Aluminium 6082 T5 schwarz |
Serie 6896
öffnend, gelocht und gesenkt
Ausführungen
mit integrierter Feder
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6896.01.71 | 60 x 35 x 3,3 mm | Aluminium 6060 T5 farblos |
| 6896.01.77 | 60 x 35 x 3,3 mm | Aluminium 6060 T5 schwarz |
Serie 6897
öffnend, gelocht und gesenkt
Ausführungen
mit integrierter Feder
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6897.01.71 | 90 x 35 x 3,3 mm | Aluminium 6060 T5 farblos |
| 6897.01.77 | 90 x 35 x 3,3 mm | Aluminium 6060 T5 schwarz |
Serie 6898
öffnend, gelocht und gesenkt
Ausführungen
mit integrierter Feder
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6898.01.71 | 120 x 35 x 3,3 mm | Aluminium 6060 T5 farblos |
| 6898.01.77 | 120 x 35 x 3,3 mm | Aluminium 6060 T5 schwarz |
Serie 6960
gelocht und gesenkt
Ausführungen
mit integrierter Feder
auch erhältlich als Drehmomentscharnier oder Rastscharnier
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6960.01.71 | 30 x 35 x 3 mm | Aluminium 6060 T5 farblos |
| 6960.02.77 | 30 x 35 x 3 mm | Aluminium 6060 T5 schwarz |
| 6960.01.77 | 30 x 35 x 3 mm | Aluminium 6060 T5 farblos |
| 6960.02.71 | 30 x 35 x 3 mm | Aluminium 6060 T5 schwarz |
Serie 6960
mit Gewindebolzen M3, mit Gewindestift
Ausführungen
mit integrierter Feder
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6960.03.71 | 30 x 35 x 3 mm | Aluminium 6060 T5 farblos |
| 6960.04.71 | 30 x 35 x 3 mm | Aluminium 6060 T5 farblos |
| 6960.03.77 | 30 x 35 x 3 mm | Aluminium 6060 T5 schwarz |
| 6960.04.77 | 30 x 35 x 3 mm | Aluminium 6060 T5 schwarz |
Drehmomentscharniere aus Aluminium
Serie 150.HG-CSH63
gelocht
Ausführungen
Scharnier mit konstantem Drehmoment und Rastfunktion.
Rastung bei 0° und 100°. Drehmoment nicht einstellbar.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-CSH631.71 | 63 x 80 x 5 mm | Aluminium eloxiert |
| 150.HG-CSH63AM2.71 | 63 x 80 x 5 mm | Aluminium eloxiert |
| 150.HG-CSH63AH2.71 | 63 x 80 x 5 mm | Aluminium eloxiert |
| 150.HG-CSH63BM3.71 | 63 x 80 x 5 mm | Aluminium eloxiert |
| 150.HG-CSH63BH3.71 | 63 x 80 x 5 mm | Aluminium eloxiert |
Serie 6198
gelocht
Ausführungen
Mit konstantem Drehmoment.
Wirkungsrichtung nur in einer Richtung. 30.000 Lastwechsel. Drehmoment pro Paar: 9 N/m. Anfangsdrehmoment kann variieren zwischen -20% und +40%.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6198.01.70 | 77,5 x 60 x 16 mm | Aluminium eloxiert |
| 6198.02.70 | 77,5 x 60 x 16 mm | Aluminium eloxiert |
Serie 6871
gelocht und gesenkt
Ausführungen
Raststellung alle 30° von 0° bis 270°
Rastmoment ist nicht einstellbar
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6871.06.71 | 30 x 35 x 3 | Aluminium 6060 T5 Eloxiert / farblos |
| 6871.06.77 | 30 x 35 x 3 | Aluminium 6060 T5 Eloxiert / farblos |
Serie 6874
mit konstantem Drehmoment, gelocht und gesenkt
Ausführungen
Raststellungen alle 30° von 0° bis 270°.
Mit 4 verschiedenen Rastmomenten erhältlich
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6874.01.77 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 Eloxiert schwarz |
| 6874.02.77 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 Eloxiert schwarz |
| 6874.03.77 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 Eloxiert schwarz |
| 6874.04.77 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 Eloxiert schwarz |
Anschweißbänder und Fitschen aus Aluminium
Serie 6085
mit festem, verzinktem Stahlstift und Nylonüberzug, gelocht und gesenkt
Ausführungen
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6085.02.70 | 80 x 80 x 3,5 mm | Aluminium eloxiert silber |
| 6085.01.70 | 80 x 80 x 3,5 mm | Aluminium eloxiert silber |
Serie 6086
mit festem, verzinktem Stahlstift und Nylonüberzug, gelocht und gesenkt
Ausführungen
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6086.01.70 | 100 x 85 x 3,5 mm | Aluminium eloxiert silber |
| 6086.02.70 | 100 x 85 x 3,5 mm | Aluminium eloxiert silber |
Serie 6087
mit festem, verzinktem Stahlstift und Nylonüberzug, gelocht und gesenkt
Ausführungen
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6087.01.70 | 100 x 100 x 4 mm | Aluminium eloxiert silber |
| 6087.02.70 | 100 x 100 x 4 mm | Aluminium eloxiert silber |
Serie 6088
mit Feder und Nylon Zwischenring, gelocht und gesenkt
Ausführungen
Bis zu einem Öffnungswinkel von 80°
bewegt sich das Scharnier automatisch in
die Anfangsposition zurück
Über 80° ist die Federfunktion aufgehoben.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6088.05.77 | 65 x 55 x 4,5 mm | Aluminium eloxiert silber |
| 6088.07.77 | 65 x 55 x 4,5 mm | Aluminium eloxiert schwarz |
| 6088.06.77 | 65 x 55 x 4,5 mm | Aluminium eloxiert silber |
| 6088.08.77 | 65 x 55 x 4,5 mm | Aluminium eloxiert schwarz |
Serie 6198
mit Feder und Nylon Zwischenring, gelocht und gesenkt
Ausführungen
Schaft aus Edelstahl
Abdeckungen aus Polyacetal (POM), Reibung nur in einer Richtung, 30.000 Lastwechsel, Konstantes Drehmoment in Reibungsrichtung
Drehmoment pro Paar: 9 N/m, Anfangsdrehmoment kann variieren zwischen - 20% und + 40%, Drehmoment temperaturabhängig, Geeignet um heftige Türbewegungen zu verhindern, nicht geeignet bei Vibration, feuchter oder ölhaltiger Umgebung, Nur für Innenräume gee
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6198.01.70 | 77,5 x 60 x 16 mm | Aluminium eloxiert |
| 6198.02.70 | 77,5 x 60 x 16 mm | Aluminium eloxiert |
Serie 6961
mit Edelstahlstift 1.4301, gelocht
Ausführungen
Kein Metall-Metall Kontakt,
Polyacetal Hülsen minimieren eindringende Partikel, Geeignet für Türen 600 x 800
max. Türgewicht: 8kg / Paar
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6961.03.71 | 65 x 60 x 3,5 mm | Aluminium unbehandelt |
| 6961.04.71 | 65 x 60 x 3,5 mm | Aluminium unbehandelt |
Anschweißbandrollen aus Aluminium
Serie ABR
mit Edelstahlstift 1.4301, gelocht
Ausführungen
FVS mit festem Edelstahlstift und Messing-Zwischenring
AVS mit ausziehbarem Edelstahlstift und Messing-Zwischenring
| Art.-Nr. | Maße | Material |
|---|---|---|
| ABR60FVS.70 | 60 x 12 mm | Aluminium unbehandelt |
| ABR80FVS.70 | 80 x 16 mm | Aluminium unbehandelt |
| ABR100FVS.70 | 100 x 20 mm | Aluminium unbehandelt |
| ABR120FVS.70 | 120 x 20 mm | Aluminium unbehandelt |
| ABR150FVS.70 | 150 x 25,5 mm | Aluminium unbehandelt |
| ABR180FVS.70 | 180 x 25,5 mm | Aluminium unbehandelt |
| ABR60AVS.70 | 60 x 12 mm | Aluminium unbehandelt |
| ABR80AVS.70 | 80 x 16 mm | Aluminium unbehandelt |
| ABR100AVS.70 | 100 x 20 mm | Aluminium unbehandelt |
| ABR120AVS.70 | 120 x 20 mm | Aluminium unbehandelt |
| ABR150AVS.70 | 150 x 25,5 mm | Aluminium unbehandelt |
| ABR180AVS.70 | 180 x 25,5 mm | Aluminium unbehandelt |
Gestalten Sie hier Ihre individuellen Scharniere, Stangenscharniere, Fitschen und Fitschbänder:
Zusätzliche Scharniere:
- Stangenscharniere
- Einfache Scharniere
- Castor-Scharniere
- Schwere Scharniere
- Messingscharniere
- Profilstahlscharniere und Gelenkbänder
- Modulbauteile
- Federscharniere
- Kunststoffscharniere
- Drehmomentscharniere
- Rastscharniere
- Scharniere für den verdeckten Einbau
- Fahrzeug- und Anlagenbauscharniere
- Gekröpfte Scharniere
- Edelstahlscharniere
- Anschweißbänder und Fitschen
- Anschweißbandrollen
