Spannverschlüsse mit Drahtbügel:

Art.-Nr.MaßeMaterialMenge
1001.00/566 x 27 mmStahl unbehandelt

1001.01/566 x 27 mmStahl vernickelt




Kapitel-PDF


  Kistengriffe

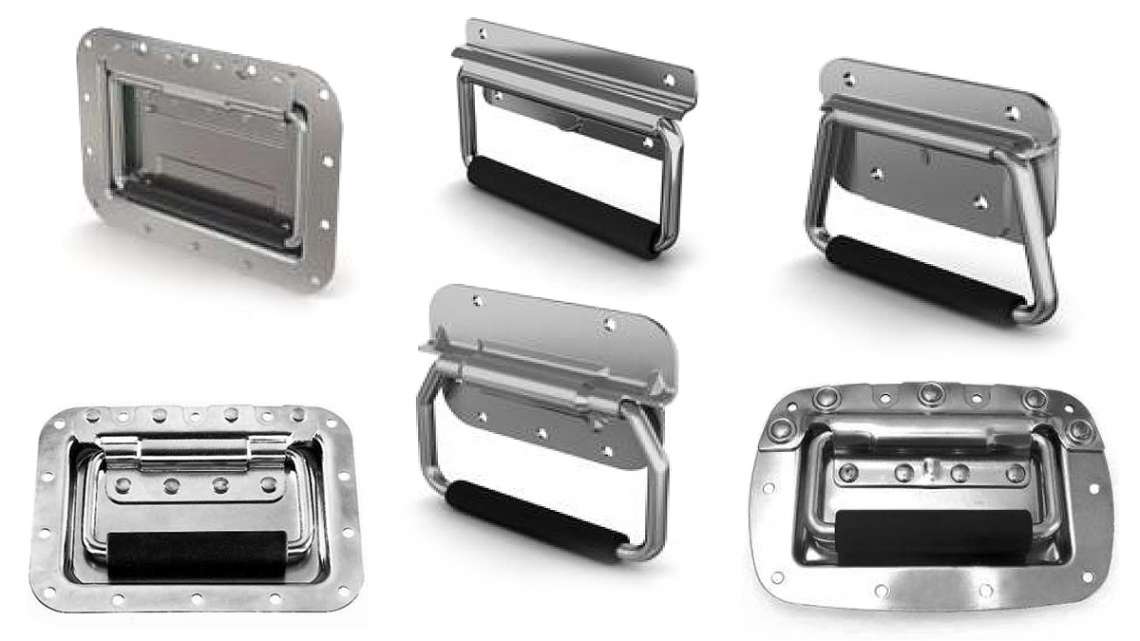

Kistengriffe mit Rückstellfeder

Wählen Sie aus einer sehr großen Auswahl von Kistengriffen mit Rückstellfedern in verschiedensten Materialien und Oberflächenveredelungen:

Sollte das gewünschte Bauteil in der Ausführung nicht abgebildet sein, fragen Sie trotzdem an. Wir haben die Möglichkeit mit geringem Aufwand eine Vielzahl verschiedener Typen auch in kleinen Mengen zu produzieren.



3D PDF

Serie 3103
gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
3103.04128 x 90 mmStahl verzinkt

PDF

Serie 3112
gelocht

Ausführungen


Art.-Nr.MaßeMaterial
3112.04123 x 74 mmStahl verzinkt

3D PDF

Serie 6401
gelocht

Ausführungen


Höchstbelastung: ca.57 kg Öffnungswinkel: bis 90°
Einbauöffnung: 79x132

Art.-Nr.MaßeMaterial
6401.04155 x 84 x 1,6 mmStahl verzinkt

3D PDF

Serie 6402
gelocht

Ausführungen


Höchstbelastung: ca.67 kg Öffnungswinkel: bis 90°
Einbauöffnung: 99x146

Art.-Nr.MaßeMaterial
6402.04178 x 127 x 1,6 mmStahl verzinkt
6402.07178 x 127 x 1,6 mmEpoxylack schwarz Stahl

PDF

Serie 6403
gelocht

Ausführungen


Höchstbelastung: ca.45 kg
Öffnungswinkel: bis 90°

Art.-Nr.MaßeMaterial
6403.05.04130,3 x 104,1 x 2 mmStahl verzinkt
6403.06.04130,3 x 82,6 x 2 mmStahl verzinkt
6403.05.30130,3 x 104,1 x 2 mmEdelstahl
6403.06.30130,3 x 82,6 x 2 mmEdelstahl

3D PDF

Serie 6405
gelocht

Ausführungen


Höchstbelastung: ca.25 kg
Öffnungswinkel: bis 70°

Art.-Nr.MaßeMaterial
6405.08110 x 87 x 1mmgelb chromatiert Stahl

PDF

Serie 6415
mit Federrückstellung und Neopren Ummantelung, gelocht

Ausführungen


Höchstbelastung: Art.Nr.: 6415.01.30: ca.54 kg Art.Nr.: 6415.02.04: ca.68 kg Art.Nr.: 6415.03.04: ca.68 kg
Öffnungswinkel: bis 90°

Art.-Nr.MaßeMaterial
6415.01.30130 x 112,7 x 2,3 mmEdelstahl unbehandelt
6415.02.04130 x 101,6 x 2,3 mmStahl verzinkt
6415.03.04130 x 104,1 x 2,3 mmStahl verzinkt

3D PDF

Serie 100.H1033Z
mit Gummischlauch, gelocht

Ausführungen


Art.-Nr.MaßeMaterial
100.H1033Z.04102 x 55 x 1,5 mmStahl verzinkt

3D PDF

Serie 100.HE-2341
gelocht

Ausführungen


Art.-Nr.MaßeMaterial
100.HE-2341.AL124 x 75 x 3 mmAluminium unbehandelt

3D PDF

Serie 6419
gelocht

Ausführungen


Höchstbelastung: ca.34 kg
Öffnungswinkel: bis 180°

Art.-Nr.MaßeMaterial
6419.01.07130 x 75 mmStahl brüniert
6419.01.30130 x 75 mmEdelstahl passiviert

PDF

Serie 100.H10527
gelocht

Ausführungen


Art.-Nr.MaßeMaterial
100.H10527.04140 x 81 x 1,5 mmStahl verzinkt

3D PDF

Serie 100.H1053z
gelocht

Ausführungen


Art.-Nr.MaßeMaterial
100.H1053z.04140 x 82,5 x 1,5 mmStahl verzinkt
100.H1053z.07140 x 82,5 x 1,5 mmStahl brüniert-schwarz

3D PDF

Serie 100.H1078
gelocht

Ausführungen


Art.-Nr.MaßeMaterial
100.H1078.04130 x 78 x 1,5 mmStahl verzinkt

3D PDF

Serie 100.H1050
gelocht

Ausführungen


Einbauöffnung: 75x128

Art.-Nr.MaßeMaterial
100.H1050.04160 x 107 x 1,3 mmStahl verzinkt
100.H1050.07160 x 107 x 1,3 mmStahl brüniert-schwarz

PDF

Serie 100.H7149
gelocht

Ausführungen


Art.-Nr.MaßeMaterial
100.H7149.04160 x 107 Stahl verzinkt

PDF

Serie 100.H7151
gelocht

Ausführungen


Art.-Nr.MaßeMaterial
100.H7151.c.03160 x 107 Stahl verchromt
100.H7151.z.04160 x 107 Stahl verzinkt
100.H7151.s.30160 x 107 Edelstahl unbehandelt

3D PDF

Serie 100.H7159
gelocht

Ausführungen


Art.-Nr.MaßeMaterial
100.H7159.z.04160 x 107Stahl verzinkt
100.H7159.K.07160 x 107Stahl brüniert-schwarz

3D PDF

Serie 100.H7165
gelocht

Ausführungen


Einbauöffnung: 148 x 98

Art.-Nr.MaßeMaterial
100.H7165.Z.04178 x 127 x 1,5 mmStahl verzinkt
100.H7165.K.07178 x 127 x 1,5 mmStahl brüniert -schwarz

3D PDF

Serie 100.H7165-10
gelocht

Ausführungen


Art.-Nr.MaßeMaterial
100.H7165-10.04178 x 127 x 1,5 mmStahl verzinkt
100.H7165-10.07178 x 127 x 1,5 mmStahl verzinkt

3D PDF

Serie 100.H1065/BP
gelocht

Ausführungen


Art.-Nr.MaßeMaterial
100.H1065/BP.04178 x 127 x 0,9 mmStahl verzinkt

3D PDF

Serie 100.H1085
gelocht

Ausführungen


Art.-Nr.MaßeMaterial
100.H1085.04160 x 107 x 0,9Stahl verzinkt
100.H1085.07160 x 107 x 0,9Stahl brüniert-schwarz

3D PDF

Serie 100.H1906
gelocht

Ausführungen


Art.-Nr.MaßeMaterial
100.H1906.04160 x 107,2 x 0,9 mmStahl verzinkt
100.H1906.07160 x 107,2 x 0,9 mmStahl verzinkt

3D PDF

Serie 100.H2751
gelocht

Ausführungen


Einbauöffnung: 130 x 75

Art.-Nr.MaßeMaterial
100.H2751.K.07162 x 108 ABS schwarz

3D PDF

Serie 100.H4051
gelocht

Ausführungen


Art.-Nr.MaßeMaterial
100.H4051.04160 x 102 x 1,2 mmStahl verzinkt

3D PDF

Serie 100.H7148
gelocht

Ausführungen


Einbauöffnung: 130 x 55

Art.-Nr.MaßeMaterial
100.H7148.04155,5 x 83 x 1,2 mmStahl verzinkt

3D PDF

Serie 100.H8154
gelocht

Ausführungen


Einbauöffnung: 130 x 75

Art.-Nr.MaßeMaterial
100.H8154.04170 x 114 x 1,5 mmStahl verzinkt



Zu unserm Angebot gehören Kistengriffe:

  • aus Stahl und Edelstahl
  • in verzinkt und vernickelt
  • in brüniert und vermessingt
  • mit Griff mit Gummischlauch
  • mit Federnachstellung
  • mit Handgriff innenliegend
