Spannverschlüsse mit Drahtbügel:

Art.-Nr.MaßeMaterialMenge
1001.00/566 x 27 mmStahl unbehandelt

1001.01/566 x 27 mmStahl vernickelt




Kapitel-PDF


 Übersicht Scharniere

Einfache Scharniere

verschiedene Scharniere

Wir bieten Ihnen eine große Auswahl an Scharnieren jeder Art in verschiedenen Größen, Schenkelbreiten und –formen, Längen, Materialien, Oberflächenbehandlungen und Gewerbeteilungen ebenso wie verschieden große Bohrungen und Lochungen.

Sollten Sie ihr gewünschtes Scharnier nicht in unserem Standardprogramm vorfinden, so wenden Sie sich bitte per Telefon, E-Mail oder Fax an uns.

Wir haben die Möglichkeit Sonderkonstruktionen, auch in geringer Stückzahl, nach Kundenwunsch zu produzieren.

Sollten Sie kein Muster und keine Zeichnung zur Hand haben, können Sie natürlich auch gemeinsam mit unserem Konstrukteur und/oder unserem technischem Zeichner eine Lösung ausarbeiten.



PDF

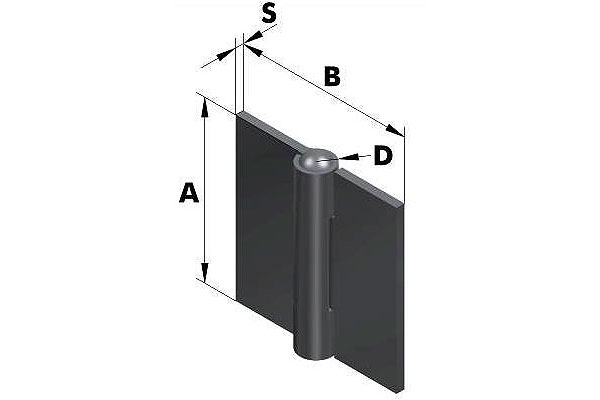

Serie 6001
mit ausziehbarem Stift, ungelocht

Ausführungen


Art.-Nr.MaßeMaterial
6001.01.0040 x 40 x 2 mm / Stift Ø = 4/ D= 8Stahl unbehandelt
6001.02.0050 x 50 x 2 mm / Stift Ø = 6/ D= 10Stahl unbehandelt
6001.03.0060 x 60 x 2 mm / Stift Ø = 6/ D= 10Stahl unbehandelt
6001.04.0070 x 70 x 2 mm / Stift Ø = 6/ D= 10Stahl unbehandelt

PDF

Serie 6002
mit vernietetem Stift, ungelocht

Ausführungen


Art.-Nr.MaßeMaterial
6002.01.0040 x 40 x 2 mm / Stift Ø = 4 / D= 8/ E= 4 Stahl unbehandelt
6002.02.0050 x 50 x 2 mm / Stift Ø = 6 / D= 10/ E= 5 Stahl unbehandelt
6002.03.0060 x 60 x 2 mm / Stift Ø = 6 / D= 10/ E= 5 Stahl unbehandelt
6002.04.0070 x 70 x 2 mm / Stift Ø = 6 / D= 10/ E= 5 Stahl unbehandelt
6002.05.0080 x 80 x 2,5 mm / Stift Ø = 6 / D= 11/ E= 5,5Stahl unbehandelt
6002.06.00100 x 100 x 2,5 mm / Stift Ø = 6 / D= 11/ E= 5,5Stahl unbehandelt
6002.01.3040 x 40 x 2 mm / Stift Ø = 4 / D= 8/ E= 4Edelstahl unbehandelt
6002.02.3050 x 50 x 2 mm / Stift Ø = 6 / D= 10/ E= 5 Edelstahl unbehandelt
6002.03.3060 x 60 x 2 mm / Stift Ø = 6 / D= 10/ E= 5 Edelstahl unbehandelt
6002.04.3070 x 70 x 2 mm / Stift Ø = 6 / D= 10/ E= 5 Edelstahl unbehandelt
6002.05.3080 x 80 x 2,5 mm / Stift Ø = 6 / D= 11/ E= 5,5Edelstahl unbehandelt
6002.06.30100 x 100 x 2,5 mm / Stift Ø = 6 / D= 11/ E= 5,5Edelstahl unbehandelt
6002.01.3540 x 40 x 2 mm / Stift Ø = 4 / D= 8/ E= 4Edelstahl unbehandelt
6002.02.3550 x 50 x 2 mm / Stift Ø = 6 / D= 10/ E= 5 Edelstahl unbehandelt
6002.03.3560 x 60 x 2 mm / Stift Ø = 6 / D= 10/ E= 5 Edelstahl unbehandelt

PDF

Serie 6002
mit vernietetem Stift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6002.07.3040 x 40 x 2 mm / C Ø= 4/ D= 8/ F=24/ G= 24/ Stift Ø= 4 Edelstahl unbehandelt
6002.08.3050 x 50 x 2 mm / C Ø= 4,5/ D= 10/ F=34/ G= 34/ Stift Ø= 4 Edelstahl unbehandelt
6002.09.3060 x 60 x 2 mm / C Ø= 4,5/ D= 10/ F=34/ G= 34/ Stift Ø= 4 Edelstahl unbehandelt
6002.07.3540 x 40 x 2 mm / C Ø= 4/ D= 8/ F=24/ G= 24/ Stift Ø= 4 Edelstahl unbehandelt
6002.08.3550 x 50 x 2 mm / C Ø= 4,5/ D= 10/ F=34/ G= 34/ Stift Ø= 4 Edelstahl unbehandelt
6002.09.3560 x 60 x 2 mm / C Ø= 4,5/ D= 10/ F=34/ G= 34/ Stift Ø= 4 Edelstahl unbehandelt

3D PDF

Serie 6002
mit vernietetem Stift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6002.10.3070 x 70 x 2 mm / C Ø= 4,5/ D= 10/ F=54/ f= 34/ G= 50/ Stift Ø= 6Edelstahl unbehandelt

PDF

Serie 6003
mit ausziehbarem Stift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6003.01.0440 x 40 x 2 mm / C Ø= 4/ D= 8/ F=26/ G= 24/ Stift Ø= 4Stahl verzinkt
6003.02.0450 x 50 x 2 mm / C Ø= 4,5/ D= 10/ F=34/ G= 34/ Stift Ø= 6Stahl verzinkt
6003.03.0460 x 60 x 2 mm / C Ø= 4,5/ D= 10/ F=44/ G= 40/ Stift Ø= 6Stahl verzinkt
6003.01.3040 x 40 x 2 mm / C Ø= 4/ D= 8/ F=26/ G= 24/ Stift Ø= 4Edelstahl unbehandelt
6003.02.3050 x 50 x 2 mm / C Ø= 4,5/ D= 10/ F=34/ G= 34/ Stift Ø= 6Edelstahl unbehandelt
6003.03.3060 x 60 x 2 mm / C Ø= 4,5/ D= 10/ F=44/ G= 40/ Stift Ø= 6Edelstahl unbehandelt

PDF

Serie 6004
mit ausziehbarem Stift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6004.01.0470 x 70 x 2 mm / C Ø= 4/ D= 10/ F=54/ f= 34/ G= 50/ Stift Ø= 6Stahl verzinkt
6004.01.3070 x 70 x 2 mm / C Ø= 4/ D= 10/ F=54/ f= 34/ G= 50/ Stift Ø= 6Edelstahl unbehandelt
6004.02.0480 x 80 x 2,5 mm / C Ø= 4,5/ D= 11/ F=64/ f= 39/ G= 60/ Stift Ø= 6Stahl verzinkt
6004.02.3080 x 80 x 2,5 mm / C Ø= 4,5/ D= 11/ F=64/ f= 39/ G= 60/ Stift Ø= 6Edelstahl unbehandelt

PDF

Serie 6005
mit vernietetem Stift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6005.01.3040 x 40 x 2 mm / C Ø= 4/ D= 8/ F=24/ G= 24/ Stift Ø= 4Edelstahl unbehandelt
6005.02.3050 x 50 x 2 mm / C Ø= 4,5/ D= 10/ F=34/ G= 34/ Stift Ø= 6Edelstahl unbehandelt
6005.03.3060 x 60 x 2 mm / C Ø= 4,5/ D= 10/ F=44/ G= 40/ Stift Ø= 6Edelstahl unbehandelt
6005.01.3540 x 40 x 2 mm / C Ø= 4/ D= 8/ F=24/ G= 24/ Stift Ø= 41.4404 Edelstahl unbehandelt
6005.02.3550 x 50 x 2 mm / C Ø= 4,5/ D= 10/ F=34/ G= 34/ Stift Ø= 61.4404 Edelstahl unbehandelt
6005.03.3560 x 60 x 2 mm / C Ø= 4,5/ D= 10/ F=44/ G= 40/ Stift Ø= 61.4404 Edelstahl unbehandelt

PDF

Serie 6006
mit vernietetem Stift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6006.01.3070 x 70 x 2 mm / C Ø= 4,5/ D= 10/ F=54/ f= 34/ G= 60/ Stift Ø= 6Edelstahl unbehandelt
6006.02.3080 x 80 x 2,5 mm / C Ø= 4,5/ D= 11/ F=64/ f= 39/ G= 60/ Stift Ø= 6Edelstahl unbehandelt
6006.04.04100 x 84 x 3 mm / C Ø= 5,5/ F=55/ f= 42/ G= 79/ Stift Ø= 6Stahl verzinkt

PDF

Serie 6007
mit festem Stift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6007.01-gelocht.0450 x 40 x 1,2 mm / C Ø= 5/ D= 5,2/ F=23/ G= 36/ Stift Ø= 3Stahl verzinkt
6007.02-gesenkt.0450 x 40 x 1,2 mm / C Ø= 5/ D= 5,2/ F=23/ G= 36/ Stift Ø= 2,7Stahl verzinkt
6007.01-gelocht.3050 x 40 x 1,2 mm / C Ø= 5/ D= 5,2/ F=23/ G= 36/ Stift Ø= 3Edelstahl unbehandelt
6007.02-gesenkt.3050 x 40 x 1,2 mm / C Ø= 5/ D= 5,2/ F=23/ G= 36/ Stift Ø= 2,7Edelstahl unbehandelt
6007.03-gesenkt.3060 x 35 x 1 mm / C Ø= 4/ D= 4/ F=19,5/ G= 40/ Stift Ø= 2Edelstahl unbehandelt
6007.04-gesenkt.3060 x 35 x 1 mm / C Ø= 4/ D= 4/ F=19,5/ G= 40/ Stift Ø= 2Edelstahl unbehandelt

3D PDF

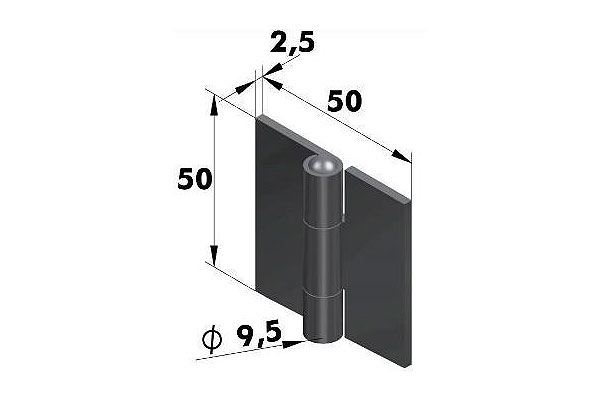

Serie 6008
mit vernietetem Stift, ungelocht

Ausführungen


Art.-Nr.MaßeMaterial
6008.01.0050 x 50 x 2,5 mmStahl unbehandelt

3D PDF

Serie 6009
mit festem Stift und Nylon-Zwischenring, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6009.01.3080 x 75 x 2 mmEdelstahl unbehandelt

PDF

Serie 6010
mit festem Stift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6010.01.0030 x 19 x 0,8 mm / C Ø= 3,3/ D= 4/ F=11/ G= 19/ Stift Ø= 2,4Stahl unbehandelt
6010.02.0035 x 22 x 0,8 mm / C Ø= 3,5/ D= 4/ F=14/ G= 22/ Stift Ø= 2,4Stahl unbehandelt
6010.03.0040 x 25 x 0,9 mm / C Ø= 3,2/ D= 4,5/ F=15/ G= 27/ Stift Ø= 2,7Stahl unbehandelt
6010.04.3050 x 30 x 1 mm / C Ø= 3,5/ D= 5/ F=17/ G= 35/ Stift Ø= 3Edelstahl unbehandelt
6010.05.0050 x 29 x 1 mm / C Ø= 3,9/ D= 4,4/ F=15,4/ G= 35,2/ Stift Ø= 2,4Stahll unbehandelt

PDF

Serie 6010
mit festem Stift, ungelocht

Ausführungen


Art.-Nr.MaßeMaterial
6010.06.0030 x 19 x 0,8 mm / D= 4/ Stift Ø= 2,4 Stahl unbehandelt
6010.07.0035 x 22 x 0,8 mm / D= 4/ Stift Ø= 2,4Stahl unbehandelt
6010.08.0040 x 25 x 0,9 mm / D= 4,5/ Stift Ø= 2,7Stahl unbehandelt
6010.10.0050,3 x 29,8 x 1 mm / D= 4,4/ Stift Ø= 2,4Stahl unbehandelt

PDF

Serie 6011
mit festem Stift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6011.01.0060 x 35 x 1 mm / C Ø= 3,9/ D= 5,5/ F=19/ G= 44/ Stift Ø= 3,5Stahl unbehandelt
6011.02.0070 x 41,5 x 1 mm / C Ø= 3/ D= 5,5/ F=24,1/ G= 52/ Stift Ø= 3,5Stahl unbehandelt
6011.03.0080,5 x 45,4 x 1 mm / C Ø= 4/ D= 5,5/ F=26,2/ G= 59,3/ Stift Ø= 3,5Stahl unbehandelt
6011.04.00100 x 50 x 1,5 mm / C Ø= 4,5/ D= 8/ F=30/ G= 77/ Stift Ø= 5Stahl unbehandelt

PDF

Serie 6011
mit festem Stift, ungelocht

Ausführungen


Art.-Nr.MaßeMaterial
6011.05.0060 x 35 x 1 mm / Stift Ø = 3/ D= 5Stahl unbehandelt
6011.06.0070 x 41,5 x 1 mm / Stift Ø = 4/ D= 6Stahl unbehandelt
6011.07.0080 x 45 x 1,2 mm / Stift Ø = 4/ D= 6,5Stahl unbehandelt
6011.08.00100 x 50 x 1,5 mm / Stift Ø = 5/ D= 8Stahl unbehandelt

PDF

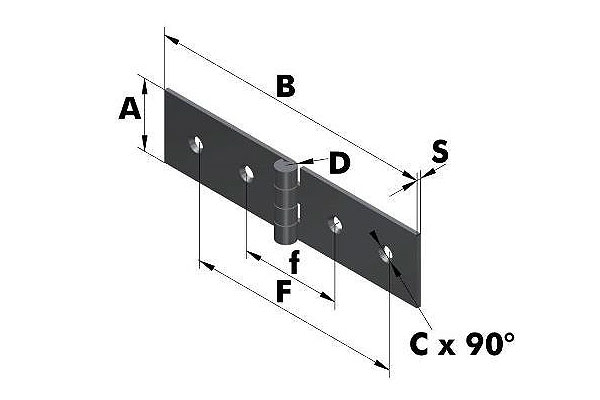

Serie 6013
mit festem Stift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6013.01.0020 x 77 x 1,2 mm / C Ø= 3/ D= 5,6/ F=60/ f= 28/ Stift Ø= 3Stahl unbehandelt
6013.02.0022 x 120 x 1,5 mm / C Ø= 4/ D= 8/ F=93/ f= 33/ Stift Ø= 4,9Stahl unbehandelt

PDF

Serie 6015
mit festem Stift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6015.01.0030 x 190 x 2,5 mm / C Ø= 4/ D= 11/ F=165/ f1= 105/ f2= 45/ Stift Ø= 6Stahl unbehandelt
6015.02.0030 x 220 x 2,5 mm / C Ø= 4/ D= 11/ F=193/ f1= 118/ f2= 43/ Stift Ø= 6Stahl unbehandelt

3D PDF

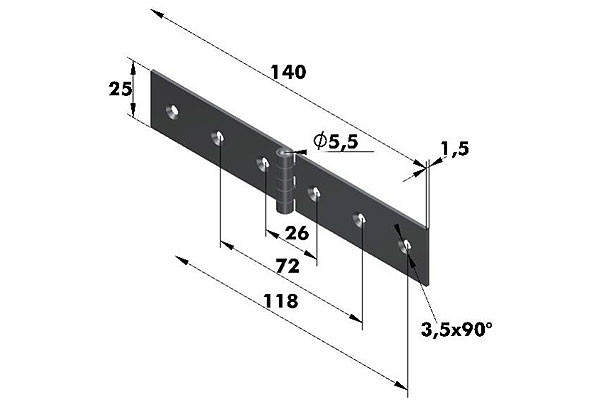

Serie 6016
mit festem Stift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6016.01.00140 x 25 x 1,5 mm/ C Ø= 3,5/ D= 5,5/ F=118/ f1= 72/ f2= 26Stahl unbehandelt

3D PDF

Serie 6017
mit festem Stift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6017.01.3065 x 20 x 1 mmEdelstahl unbehandelt

PDF

Serie 6018
mit festem Edelstahlstift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6018.03.2030 x 20 x 2 mm / C Ø= 2,5/ D= 5/ F=12,5/ G=17/ Stift Ø= 3Messing unbehandelt
6018.04.2030 x 30 x 2 mm / C Ø= 2,5/ D= 5/ F=19/ G=17/ Stift Ø= 3Messing unbehandelt

PDF

Serie 6019
mit festem Stift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6019.03.2040 x 35 x 2 mm / C Ø= 3/ D= 5/ F=21/ G= 28/ Stift Ø= 3Messing unbehandelt
6019.04.2040 x 40 x 2 mm / C Ø= 3/ D= 5/ F=23/ G= 28/ Stift Ø= 3Messing unbehandelt
6019.05.2050 x 30 x 2 mm / C Ø= 3/ D= 5/ F=17,5/ G= 35/ Stift Ø= 3Messing unbehandelt
6019.06.2060 x 35 x 2 mm / C Ø= 3,5/ D= 5/ F=20/ f=24/ G= 43/ Stift Ø= 3Messing unbehandelt
6019.07.2060 x 40 x 2 mm / C Ø= 3,5/ D= 4,5/ F=21,5/ f=26/ G= 43/ Stift Ø= 3Messing unbehandelt

PDF

Serie 6020
mit festem Stift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6020.01.2070 x 40 x 2 mm / C Ø= 3,5/ D= 5,5/ F=23/ f=27/ G=48/ Stift Ø= 3Messing unbehandelt
6020.02.2070 x 50 x 2,5 mm / C Ø= 3,5/ D= 6,5/ F=25/ f=37/ G=48/ Stift Ø= 3,5Messing unbehandelt
6020.03.2080 x 45 x 2,2 mm / C Ø= 3,5/ D= 5,5/ F=22,5/ f=30,5/ G=58/ Stift Ø= 3Messing unbehandelt
6020.04.2080 x 60 x 3 mm / C Ø= 4/ D= 7/ F=28/ f=45/ G=57/ Stift Ø= 4Messing unbehandelt

3D PDF

Serie 6025
mit festem Stift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6025.01.2330 x 76 x 3 mmMessing verchromt

3D PDF

Serie 6027
mit festem Stift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6027.01.2330 x 98,5 x 3 mmMessing verchromt

3D PDF

Serie 6028
mit festem Stift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6028.01.2330 x 98,5 x 3 mmMessing verchromt

3D PDF

Serie 6029
gelocht und gesenkt

Ausführungen


Passend zu Art.Nr.: 6026/6028

Art.-Nr.MaßeMaterial
6029.01.2320 x 34 x 2 mmMessing verchromt

3D PDF

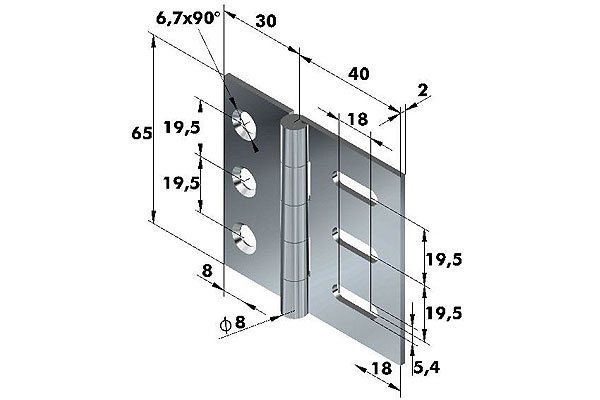

Serie 6044
mit festem Stift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6044.01.0465 x 70 x 2 mmStahl verzinkt

3D PDF

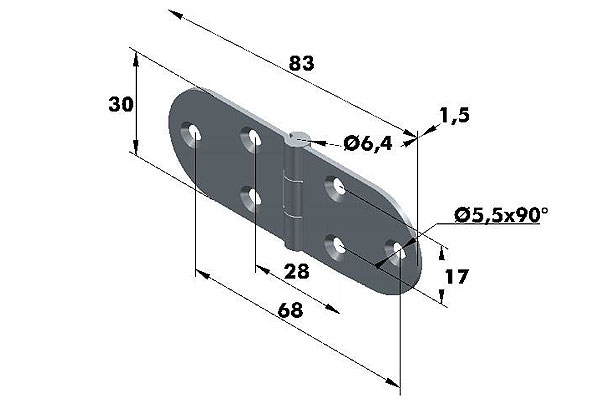

Serie 6046
mit festem Stift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6046.01.0130 x 83 x 1,5 mmStahl vernickelt

3D PDF

Serie 6047
mit festem Stift, ungelocht

Ausführungen


Art.-Nr.MaßeMaterial
6047.01.0062 x 74 x 2 mm Stahl unbehandelt
6047.01.3062 x 74 x 2 mm Edelstahl unbehandelt

3D PDF

Serie 6048
mit festem Stift, ungelocht

Ausführungen


Edelstahl (1.4301) auf Anfrage

Art.-Nr.MaßeMaterial
6048.01.00 62 x 44 x 2 mmStahl unbehandelt
6048.01.30 62 x 44 x 2 mmEdelstahl unbehandelt

3D PDF

Serie 6052
mit festem Stift, gelocht und gesenkt

Ausführungen



Anschlag bei 60°, für Montage von Glasstüren geeignet.

Art.-Nr.MaßeMaterial
6052.01.33 35 x 133 x 2,5 mmEdelstahl poliert

3D PDF

Serie 6106
mit ausziehbarem Stift, gelocht

Ausführungen


Art.-Nr.MaßeMaterial
6106.3060 x 94,5 x 1,5 mmEdelstahl poliert

3D PDF

Serie 6109
mit festem Stift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6109.30 75 x 40 x 1,5 mmEdelstahl unbehandelt

3D PDF

Serie 6540
gelocht und gesenkt

Ausführungen


.01 ohne Stopfen
.02 mit Stopfen

Art.-Nr.MaßeMaterial
6540.01.70 65 x 55 x 4,5 mmAluminium 6060 T5 silber
6540.01.77 65 x 55 x 4,5 mmAluminium 6060 T5 schwarz
6540.02.70 65 x 55 x 4,5 mmAluminium 6060 T5 silber
6540.02.77 65 x 55 x 4,5 mmAluminium 6060 T5 schwarz

3D PDF

Serie 6876
gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6876.08.71100 x 82,5 x 5,5 mmAluminium 6060 T5 silber
6876.09.77 100 x 82,5 x 5,5 mmAluminium 6060 T5 schwarz

3D PDF

Serie 99.7651
mit festem Stift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
99.7651.3076,5 x 51 x 3 mmEdelstahl unbehandelt

3D PDF

Serie 196.5.F37.001.001
mit festem Stift, gelocht

Ausführungen


Art.-Nr.MaßeMaterial
196.5.F37.001.001.04 145 x 70 x 2 mmStahl verzinkt

3D PDF

Serie 196.5.F37.001.002
mit festem Stift, gelocht

Ausführungen


Art.-Nr.MaßeMaterial
196.5.F37.001.002.04 145 x 88 x 2 mmStahl verzinkt

3D PDF

Serie 6058
mit vernietetem Stift, ungelocht

Ausführungen


Art.-Nr.MaßeMaterial
6058.03.08Ø17,5 x 144 mmStahl verzinkt gelb chromatiert

3D PDF

Serie 6058
mit festem Stift, gelocht

Ausführungen


Stopscharnier mit Verriegelung bei 105°
mit festem Stift (Ø5)

Art.-Nr.MaßeMaterial
6058.04.30 54 x 65 Edelstahl unbehandelt

3D PDF

Serie 6176
mit vernietetem Stift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6176.01.3352 x 70 x 1,2 mmEdelstahl 1.4404 poliert

3D PDF

Serie 6177
mit vernietetem Stift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6177.01.3336,5 x 65,5 x 2 mmEdelstahl 1.4404 poliert

3D PDF

Serie 6178
mit vernietetem Stift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6178.01.3336,5 x 36,5 x 2 mmEdelstahl 1.4404 poliert

3D PDF

Serie 6179
mit vernietetem Stift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6179.01.3336,5 x 56,5 x 2 mmEdelstahl 1.4404 poliert

PDF

Serie 6180
mit vernietetem Stift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6180.01.33 36,5 x 58,5 x 2 mm /E= 10Edelstahl 1.4404 poliert
6180.02.33 36,5 x 64,4 x 2 mm/ 15,9Edelstahl 1.4404 poliert
6180.03.3336,5 x 67,7 x 2 mm/ 19,2Edelstahl 1.4404 poliert

3D PDF

Serie 6181
mit vernietetem Stift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6181.3338,1 x 71,1 x 2 mmEdelstahl 1.4404 poliert

3D PDF

Serie 6182
mit vernietetem Stift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6182.3330 x 101 x 2 mmEdelstahl 1.4404 poliert

3D PDF

Serie 6183
mit vernietetem Stift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6183.01.3340,1 x 137,3 x 2 mmEdelstahl 1.4404 poliert

3D PDF

Serie 6184
mit vernietetem Stift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6184.01.3338 x 178 x 2 mmEdelstahl 1.4404 poliert

PDF

Serie 6215
gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6215.01.71 38 x 31,75 x 1,3 mm /D= 5/ E=2,29/ F=20/ G= 22/ Stift Ø= 4,3Aluminium 6082 T5 eloxiert
6215.02.71 50 x 44,45 x 1,3 mm /D= 5/ E=2,29/ F=30/ G= 34/ Stift Ø= 4,3Aluminium 6082 T5 eloxiert
6215.03.7163,5 x 63,5 x 1,3 mm /D= 2,29/ E=2,29/ F=40/ G= 40/ Stift Ø= 6Aluminium 6082 T5 eloxiert

3D PDF

Serie 6216
gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6216.01.7730 x 35 x 3,3 mm / Stift Ø= 8Aluminium 6060 T5 schwarz
6216.01.71 30 x 35 x 3,3 mm / Stift Ø= 8Aluminium 6060 T5 silber

3D PDF

Serie 6216
gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6216.02.7160 x 35 x 3,3 mm /Stift Ø= 8Aluminium 6060 T5 Eloxiert / farblos
6216.02.7760 x 35 x 3,3 mm /Stift Ø= 8Aluminium 6060 T5 Eloxiert / schwarz

3D PDF

Serie 6216
gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6216.03.7190 x 35 x 3,3 mm /Stift Ø= 8Aluminium 6060 T5 Eloxiert / farblos
6216.03.7790 x 35 x 3,3 mm /Stift Ø= 8Aluminium 6060 T5 Eloxiert / schwarz

3D PDF

Serie 6216
gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6216.04.71120 x 35 x 3,3 mm /Stift Ø= 8Aluminium 6060 T5 Eloxiert / farblos
6216.04.77120 x 35 x 3,3 mm /Stift Ø= 8Aluminium 6060 T5 Eloxiert / schwarz

3D PDF

Serie 6218
mit Stahlstift, gelocht

Ausführungen


Art.-Nr.MaßeMaterial
6218.01.0215 x 9 x 0,4 mm /Stift Ø= 1,1Stahl vermessingt

3D PDF

Serie 6218
mit Stahlstift, gelocht

Ausführungen


Art.-Nr.MaßeMaterial
6218.02.0216 x 12 x 0,4 mm /Stift Ø= 1,1Stahl vermessingt

3D PDF

Serie 6218
mit Stahlstift, gelocht

Ausführungen


Art.-Nr.MaßeMaterial
6218.03.0225 x 12 x 0,4 mm /Stift Ø= 1,1Stahl vermessingt

3D PDF

Serie 6218
mit Stahlstift, gelocht

Ausführungen


Art.-Nr.MaßeMaterial
6218.04.0220 x 14 x 0,4 mm /Stift Ø= 1,1Stahl vermessingt

PDF

Serie 6218
mit Stahlstift, gelocht

Ausführungen


Art.-Nr.MaßeMaterial
6218.05.0225 x 16 x 0,5 mm /Stift Ø= 1,1Stahl vermessingt

PDF

Serie 150.MH-30
Doppelgelenkscharnier mit Anschlag, gelocht und gesenkt

Ausführungen


Öffnungswinkel 180 °

Art.-Nr.MaßeMaterial
150.MH-30M.22 30 x 70 x 2 mmMessing poliert
150.MH-30WB.25 31 x 70 x 2 mmMessing Weiß-Bronze
150.MH-30CR.2332 x 70 x 2 mmMessing verchromt

PDF

Serie 150.MH-40
Doppelgelenkscharnier mit Anschlag, gelocht und gesenkt

Ausführungen


Öffnungswinkel 180 °

Art.-Nr.MaßeMaterial
150.MH-40M.22 40 x 70 x 2 mmMessing poliert
150.MH-40WB.25 41 x 70 x 2 mmMessing Weiß-Bronze
150.MH-40CR.23 42 x 70 x 2 mmMessing verchromt



Zu unserem Angebot gehören verschiedene Scharniere:

  • aus unbehandeltem Stahl oder aus Edelstahl
  • aus Stahl verzinkt oder vernickelt
  • aus polierten Aluminium oder vernickeltem Messing
  • mit verstärkter Ausführung
  • mit verschiedenen Oberflächenbehandlungen (auf Anfrage)

Gestalten Sie hier Ihre individuellen Scharniere, Stangenscharniere, Fitschen und Fitschbänder:

Scharnierkonfigurator

Website durchsuchen ...
