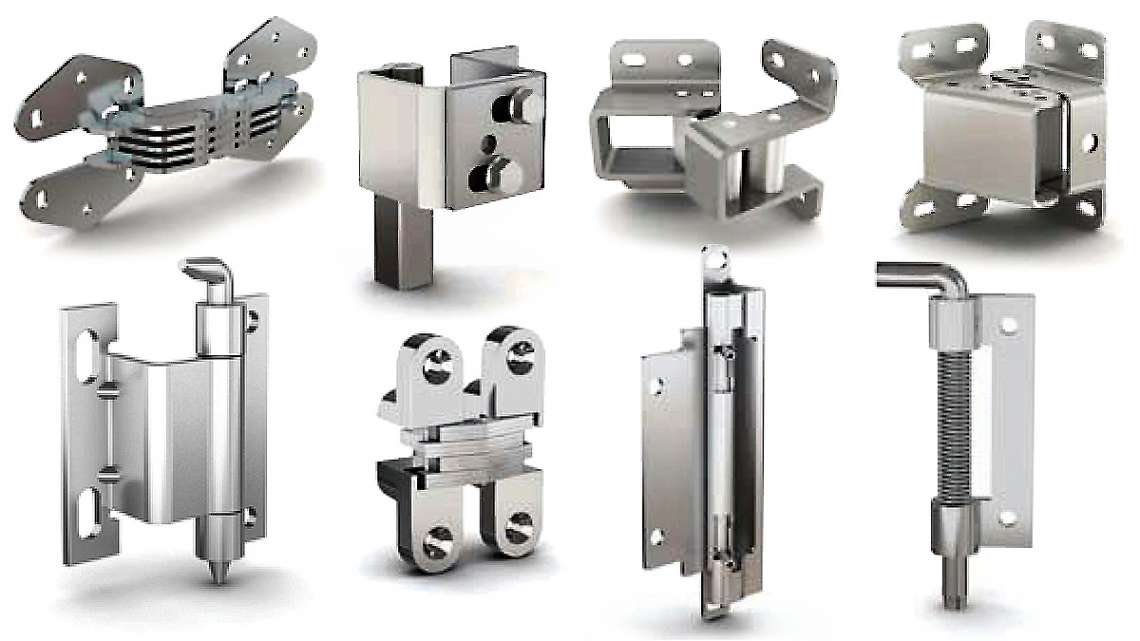

Wählen Sie aus einer sehr großen Auswahl von Scharnieren für den verdeckten Einbau in verschiedensten Dimensionen, Schenkelbreiten und -formen, Gewerbeteilungen, Dorndurchmessern, gebohrt und ungebohrt, Lochungen und Oberflächenveredelungen.
Sollte das gewünschte Bauteil in der Ausführung nicht abgebildet sein, fragen Sie trotzdem an. Wir haben die Möglichkeit mit geringem Aufwand eine Vielzahl verschiedener Typen auch in kleinen Mengen zu produzieren.
Serie 91.1071
gelocht
Ausführungen
Scharnier für unsichtbaren Anschlag. Öffnungswinkel ca.110°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 91.1071.03.04 | 60 x 80 x 3 mm | Stahl verzinkt |
| 91.1071.03.30 | 60 x 80 x 3 mm | Edelstahl unbehandelt |
Serie 6069
ungelocht
Ausführungen
Scharnier für unsichtbaren Anschlag mit einem ausziehbaren Stahlstift. Öffnungswinkel 180°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6069.00.00 | 100 x 50,5 x 1,2 mm | Stahl unbehandelt |
Serie 6069
gelocht
Ausführungen
Scharnier für unsichtbaren Anschlag mit Öffnungswinkel 90°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6069.05.04 | 58,6 x 126,5 x 2 mm | Stahl verzinkt |
Serie 6069
gelocht
Ausführungen
Scharnier für unsichtbaren Anschlag mit Öffnungswinkel 90°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6069.06.04 | 30,2 x 126,5 x 2 mm | Stahl verzinkt |
| 6069.08.04 | 30,2 x 126,5 x 2 mm | Stahl verzinkt |
Serie 6069
gelocht
Ausführungen
Scharnier für unsichtbaren Anschlag mit Öffnungswinkel 90°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6069.04.04 | 44 x 29 x 32 mm | Stahl verzinkt |
| 6069.04.35 | 44 x 29 x 32 mm | Edelstahl 1.4404 unbehandelt |
Serie 6069
gelocht
Ausführungen
Scharnier für unsichtbaren Anschlag mit Öffnungswinkel 125°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6069.18.04 | 44 x 29 x 32 mm | Stahl verzinkt |
| 6069.18.35 | 44 x 29 x 32 mm | Edelstahl 1.4404 unbehandelt |
Serie 6069
gelocht
Ausführungen
Scharnier für unsichtbaren Anschlag mit Öffnungswinkel 125°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6069.19.04 | 77 x 55,2 x 54 mm | Stahl verzinkt |
| 6069.19.35 | 77 x 55,2 x 54 mm | Edelstahl 1.4404 unbehandelt |
Serie 6589
gelocht
Ausführungen
Scharnier für unsichtbaren Anschlag mit Öffnungswinkel 110°.
Verstärkte Ausführung; Im Test öffnen und schließen 2 Scharniere eine Tür (1m x 1m) von 25 kg 10.000 mal. Gelenke aus anodisiertem Aluminium.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6589.04 | 102 x 80,5 x 76 mm | Stahl verzinkt |
Serie 6069
gelocht
Ausführungen
mit Anschlag mit Öffnungswinkel 180°. Gelenkarm aus Edelstahl.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6069.09.53 | 43 x 13 mm | Zamak verchromt |
| 6069.10.53 | 45 x 32 mm | Zamak verchromt |
| 6069.11.53 | 60 x 47 mm | Zamak verchromt |
| 6069.12.53 | 70 x 53 mm | Zamak verchromt |
| 6069.13.53 | 100 x 80 mm | Zamak verchromt |
Serie 6069
gelocht
Ausführungen
Scharnier für unsichtbaren Anschlag mit Öffnungswinkel 180°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6069.14.30 | 50 x 14 | Edelstahl satiniert |
Serie 6491
gelocht
Ausführungen
Scharniere für unsichtbaren Anschlag mit Öffnungswinkel 90°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6491.01.01 | 44 x 104,5 x 1,2 mm | Stahl vernickelt |
| 6491.01.35 | 44 x 104,5 x 1,2 mm | Edelstahl 1.4404 unbehandelt |
Serie 6492
gelocht
Ausführungen
Scharniere für unsichtbaren Anschlag mit Öffnungswinkel 150°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6492.01.01 | 52 x 112 x 2 mm | Stahl vernickelt |
| 6492.01.33 | 52 x 112 x 2 mm | Edelstahl unbehandelt |
Serie 6493
gelocht
Ausführungen
Scharnier für unsichtbaren Anschlag, mit konstantem Drehmoment.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6493.01.33 | 40 x 67 x 29,5 mm | Edelstahl poliert |
Serie 150.HG-TUWA
gelocht
Ausführungen
Verdecktes Scharnier
mit Anschlag und konstantem Drehmoment
Öffnungswinkel 130°
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-TUWA.07.33 | 61 x 50 mm | Edelstahl poliert |
| 150.HG-TUWA.15.33 | 61 x 50 mm | Edelstahl poliert |
Serie 6128
gelocht
Ausführungen
Scharnier für unsichtbaren Anschlag mit Öffnungswinkel 90°, mit ausziehbarem Stift.
Scharnier kann links oder rechts eingebaut werden.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6128.01.30 | 80 x 62 x 4 mm | Stahl unbehandelt |
| 6128.01.00 | 80 x 62 x 4 mm | Edelstahl unbehandelt |
Serie 6128
gelocht
Ausführungen
Scharnier für unsichtbaren Anschlag mit Öffnungswinkel 90°, mit ausziehbarem Stift.
Scharnier kann links oder rechts eingebaut werden.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6128.02.00 | 80 x 61 x 4 mm | Stahl unbehandelt |
| 6128.02.30 | 80 x 61 x 4 mm | Edelstahl unbehandelt |
Serie 6103
gelocht
Ausführungen
Scharnier für unsichtbaren Anschlag mit Öffnungswinkel 120°, mit ausziehbarem Stift.
In zwei weiteren Ausführungen verfügbar.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6103.01.04 | 60 x 75 x 2,5 mm | Stahl verzinkt |
| 6103.01.30 | 60 x 75 x 2,5 mm | Edelstahl unbehandelt |
Serie 6104
gelocht
Ausführungen
Scharnier für unsichtbaren Anschlag mit Öffnungswinkel 120°, mit ausziehbarem Stift.
In zwei weiteren Ausführungen verfügbar.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6104.01.04 | 60 x 75 x 2,5 mm | Stahl verzinkt |
| 6104.01.30 | 60 x 75 x 2,5 mm | Edelstahl unbehandelt |
Serie 6100
rechts, gelocht
Ausführungen
Scharnier mit federgespanntem Stift zur Montage/Demontage von Türen und Klappen.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6100.01.04 | 82 x 18,2 x 2,8 mm | Stahl verzinkt |
| 6100.05.30 | 82 x 18,2 x 2,8 mm | Edelstahl unbehandelt |
| 6100.04.00 | 82 x 18,2 x 2,8 mm | Stahl unbehandelt |
Serie 6100
links, gelocht
Ausführungen
Scharnier mit federgespanntem Stift zur Montage/Demontage von Türen und Klappen.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6100.03.00 | 82 x 18,2 x 2,8 mm | Stahl unbehandelt |
| 6100.02.04 | 82 x 18,2 x 2,8 mm | Stahl verzinkt |
| 6100.06.30 | 82 x 18,2 x 2,8 mm | Edelstahl unbehandelt |
Serie 6102
rechts, gelocht
Ausführungen
Scharnier mit federgespanntem Stift zur Montage/Demontage von Türen und Klappen.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6102.01.00 | 82 x 21 x 2 mm | Stahl unbehandelt |
| 6102.03.04 | 82 x 21 x 2 mm | Stahl verzinkt |
| 6102.06.30 | 82 x 21 x 2 mm | Edelstahl unbehandelt |
Serie 6102
links, gelocht
Ausführungen
Scharnier mit federgespanntem Stift zur Montage/Demontage von Türen und Klappen.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6102.05.30 | 82 x 21 x 2 mm | Edelstahl unbehandelt |
| 6102.02.00 | 82 x 21 x 2 mm | Stahl unbehandelt |
| 6102.04.04 | 82 x 21 x 2 mm | Stahl verzinkt |
Serie 6588
gelocht
Ausführungen
Scharnier zweiteilig für den unsichtbaren Anschlag, mit federgespanntem Stift zur Montage/Demontage von Türen und Klappen.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6588.01.30 | 126 x 17,5 x 1,5 mm | Edelstahl unbehandelt |
| 6588.02.30 | 126 x 20,5 x 1,5 mm | Edelstahl unbehandelt |
| 6588.03.30 | 126 x 23,5 x 1,5 mm | Edelstahl unbehandelt |
Serie 6214
gelocht
Ausführungen
Nur für horizontale Anwendung. Halteplatte aus Stahl.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6214.01.04 | 50 x 166 x 74,7 mm | Stahl verzinkt |
Serie 6214
mit Feder, gelocht
Ausführungen
Nur für horizontale Anwendung. Halteplatte aus Stahl.
Drehmoment der Feder öffnend: 1 N.m / Scharnier. Drehmoment der Feder schließend: 3 Nm / Scharnier.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6214.02.04 | 50 x 166 x 74,7 mm | Stahl verzinkt |
Serie 6214
mit Feder, gelocht
Ausführungen
Nur für horizontale Anwendung. Halteplatte aus Polymer.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6214.03.04 | 50 x 166 x 74,7 mm | Stahl verzinkt |
Zu unserem Angebot gehören Scharniere für den verdeckten Einbau
- aus rohem und verzinktem Stahl
- aus Edelstahl und satiniertem Edelstahl
- aus poliertem Messing
- mit Öffnungswinkel von 180°
- blind, 90° öffnend
- mit Klammer
- für den unsichtbaren Anschlag, Öffnungswinkel bis 120°
