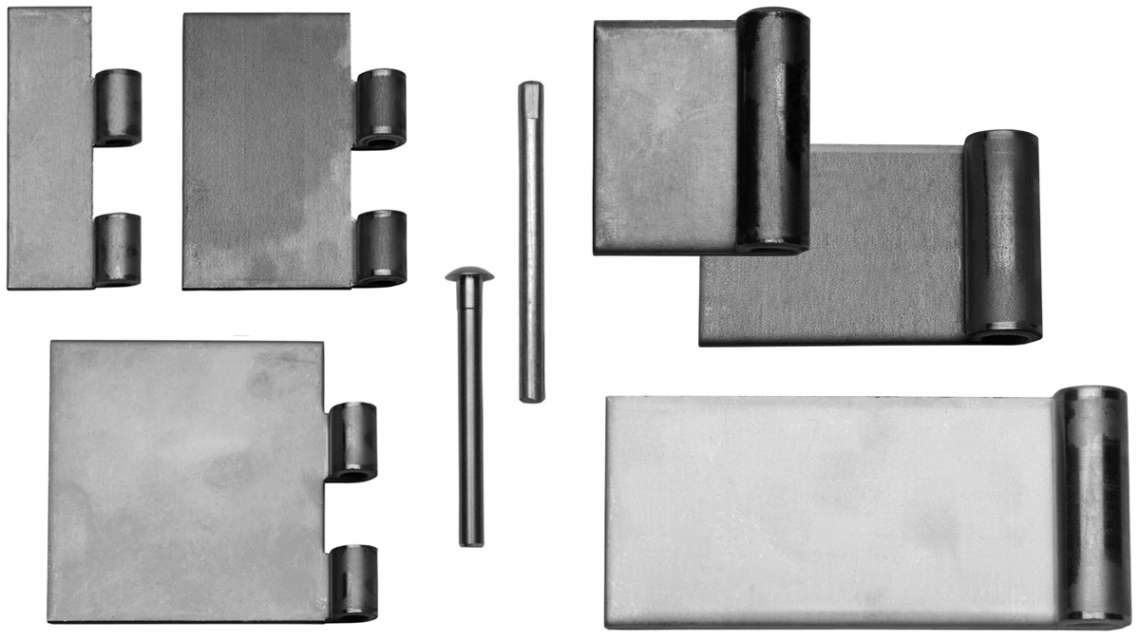

Modulbauteile für Scharniere und Fitschen
Wir führen Modulbauteile für Scharniere und Fitschen in großer Vielfalt, mit denen Sie Scharniere nach Ihren individuellen Anforderungen kombinieren können. Wählen Sie zum Beispiel Scharnier-Flügel oder Fitschen-Module aus und stellen Sie diese mit einem gestauchten Stift oder mit einem Stift mit Kopf und Stopfen zusammen. Die Modulbauteile führen wir in vielseitigen Dimensionen, Schenkelbreiten und Materialdicken, ebenso wie Gewerbeteilungen, Stiftdurchmesser, Lochungen und Oberflächenveredelungen. Bohrungen und Zusammenbau erhalten Sie auf Anfrage.

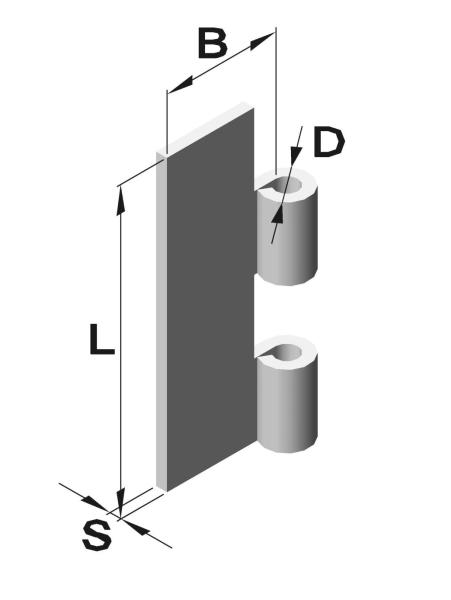

Serie 6110-6119
3 mm
Ausführungen
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6110.00 | 80 x 30 x 3 mm | Stahl unbehandelt |
| 6111.30 | 80 x 30 x 3 mm | Edelstahl unbehandelt |
| 6112.00 | 80 x 40 x 3 mm | Stahl unbehandelt |
| 6113.30 | 80 x 40 x 3 mm | Edelstahl unbehandelt |
| 6114.00 | 80 x 50 x 3 mm | Stahl unbehandelt |
| 6115.30 | 80 x 50 x 3 mm | Edelstahl unbehandelt |
| 6116.00 | 80 x 60 x 3 mm | Stahl unbehandelt |
| 6117.30 | 80 x 60 x 3 mm | Edelstahl unbehandelt |
| 6118.00 | 80 x 80 x 3 mm | Stahl unbehandelt |
| 6119.30 | 80 x 80 x 3 mm | Edelstahl unbehandelt |

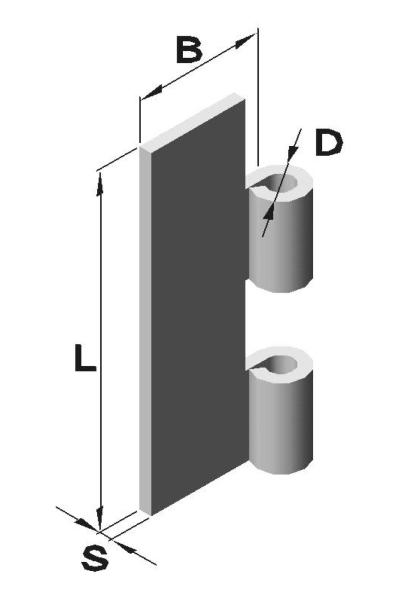

Serie 6130-6139
4 mm
Ausführungen
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6130.00 | 100 x 30 x 4 mm | Stahl unbehandelt |
| 6131.30 | 100 x 30 x 4 mm | Edelstahl unbehandelt |
| 6132.00 | 100 x 40 x 4 mm | Stahl unbehandelt |
| 6133.30 | 100 x 40 x 4 mm | Edelstahl unbehandelt |
| 6134.00 | 100 x 50 x 4 mm | Stahl unbehandelt |
| 6135.30 | 100 x 50 x 4 mm | Edelstahl unbehandelt |
| 6136.00 | 100 x 60 x 4 mm | Stahl unbehandelt |
| 6137.30 | 100 x 60 x 4 mm | Edelstahl unbehandelt |
| 6138.00 | 100 x 80 x 4 mm | Stahl unbehandelt |
| 6139.30 | 100 x 80 x 4 mm | Edelstahl unbehandelt |

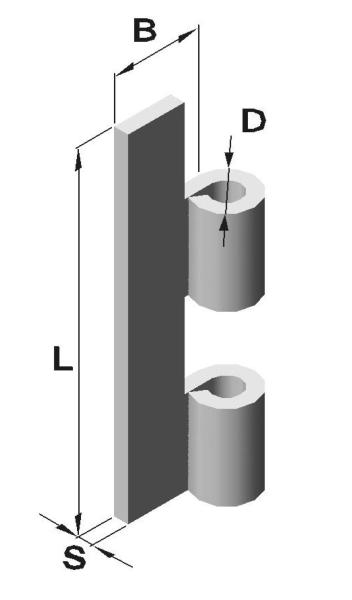

Serie 6140-6149
4 mm
Ausführungen
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6141.00 | 120 x 40 x 5 mm | Edelstahl 1.4301 |
| 6140.30 | 120 x 30 x 5 mm | Edelstahl 1.4301 |
| 6142.30 | 120 x 40 x 5 mm | Edelstahl 1.4301 |
| 6143.00 | 120 x 50 x 5 mm | Edelstahl 1.4301 |
| 6144.30 | 120 x 50 x 5 mm | Edelstahl 1.4301 |
| 6145.00 | 120 x 60 x 5 mm | Edelstahl 1.4301 |
| 6146.30 | 120 x 60 x 5 mm | Edelstahl 1.4301 |
| 6147.00 | 120 x 80 x 5 mm | Edelstahl 1.4301 |
| 6148.30 | 120 x 80 x 5 mm | Edelstahl 1.4301 |
| 6149.30 | 120 x 30 x 5 mm | Edelstahl 1.4301 |

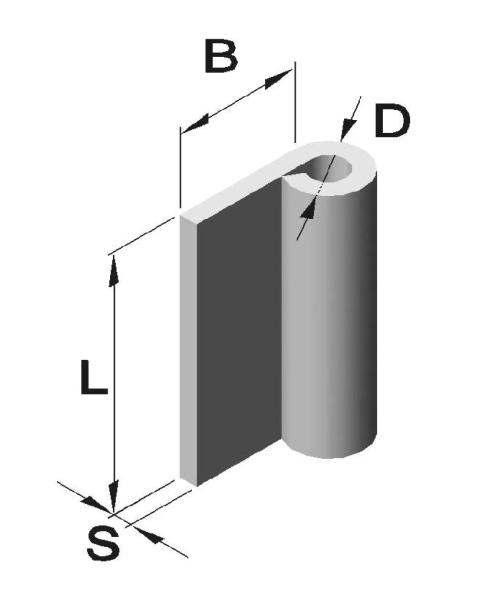

Serie 6210
3 mm
Ausführungen
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6210.01.00 | 40 x 20 x 3 mm | Stahl unbehandelt |
| 6210.03.00 | 40 x 20 x 3 mm | Edelstahl unbehandelt |
| 6210.05.00 | 40 x 30 x 3 mm | Stahl unbehandelt |
| 6210.07.00 | 40 x 30 x 3 mm | Edelstahl unbehandelt |
| 6210.09.00 | 40 x 50 x 3 mm | Stahl unbehandelt |

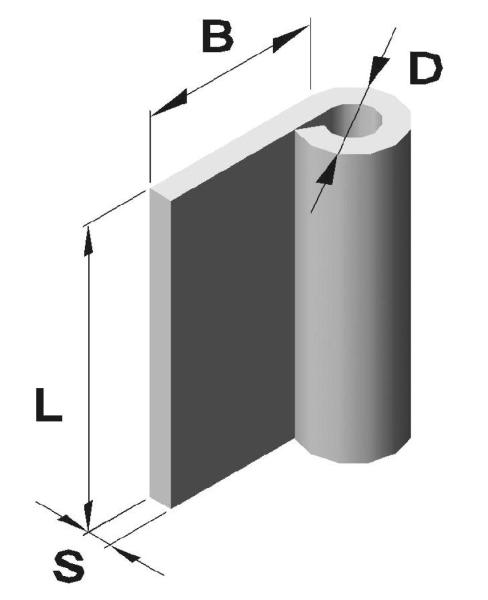

Serie 6210
4 mm
Ausführungen
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6210.21.00 | 50 x 30 x 4 mm | Stahl unbehandelt |
| 6210.23.00 | 50 x 30 x 4 mm | Stahl unbehandelt |
| 6210.24.00 | 50 x 50 x 4 mm | Stahl unbehandelt |
| 6210.21.30 | 50 x 30 x 4 mm | Edelstahl 1.4301 |
| 6210.23.30 | 50 x 30 x 4 mm | Edelstahl 1.4301 |
| 6210.24.30 | 50 x 50 x 4 mm | Edelstahl 1.4301 |

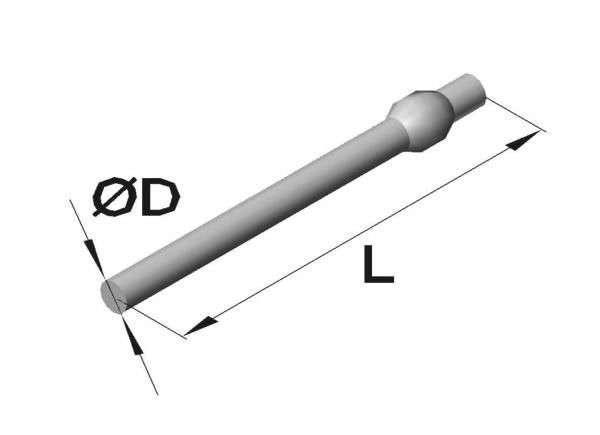

Serie 6150-6155
Stift „BG“- Gestaucht
Ausführungen
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6150.04 | 80 x Ø6 | Stahl verzinkt |
| 6151.30 | 80 x Ø6 | Edelstahl unbehandelt |
| 6152.04 | 100 x Ø8 | Stahl verzinkt |
| 6153.30 | 100 x Ø8 | Edelstahl unbehandelt |
| 6154.04 | 120 x Ø10 | Stahl verzinkt |
| 6155.30 | 120 x Ø10 | Edelstahl unbehandelt |

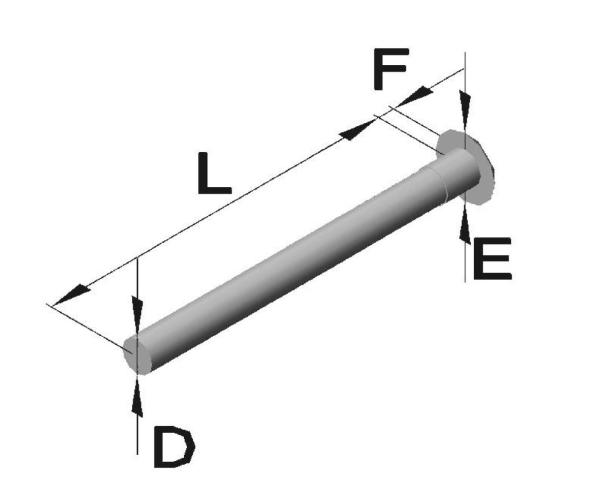

Serie 6160-6165
Stift „BT“- mit Kopf
Ausführungen
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6160.04 | 66 x Ø6 | Stahl verzinkt |
| 6161.30 | 66 x Ø6 | Edelstahl unbehandelt |
| 6162.04 | 86 x Ø8 | Stahl verzinkt |
| 6163.30 | 86 x Ø8 | Edelstahl unbehandelt |
| 6164.04 | 106 x Ø10 | Stahl verzinkt |
| 6165.30 | 106 x Ø10 | Edelstahl unbehandelt |

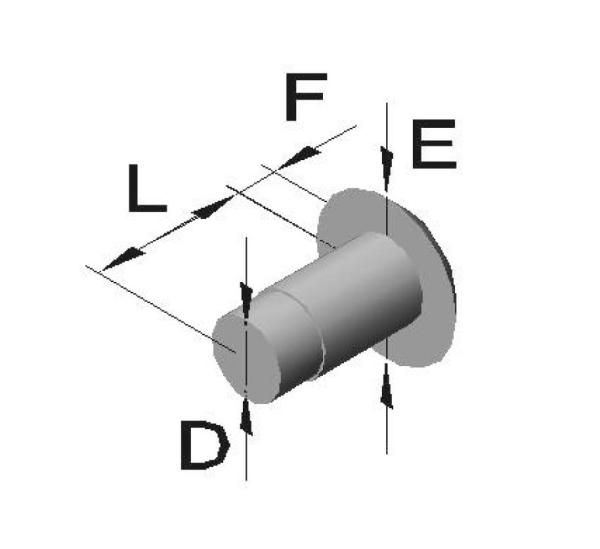

Serie 6170-6175
Stift „BT“- mit Kopf
Ausführungen
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6170.04 | 12 x Ø6 | Stahl verzinkt |
| 6171.30 | 12 x Ø6 | Edelstahl unbehandelt |
| 6172.04 | 12 x Ø8 | Stahl verzinkt |
| 6173.30 | 12 x Ø8 | Edelstahl unbehandelt |
| 6174.04 | 12 x Ø10 | Stahl verzinkt |
| 6175.30 | 12 x Ø10 | Edelstahl unbehandelt |

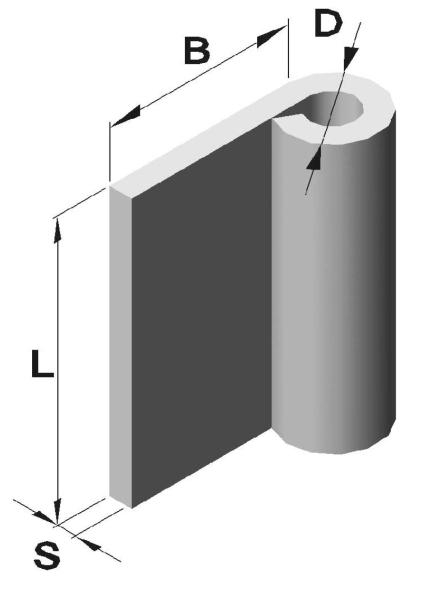

Serie 6210
5 mm
Ausführungen
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6210.31.00 | 60 x 40 x 5 mm | Stahl unbehandelt |
| 6210.33.00 | 60 x 40 x 5 mm | Stahl unbehandelt |
| 6210.35.00 | 60 x 60 x 5 mm | Stahl unbehandelt |
| 6210.31.30 | 60 x 60 x 5 mm | Edelstahl unbehandelt |
| 6210.33.30 | 60 x 80 x 5 mm | Edelstahl unbehandelt |
| 6210.35.30 | 60 x 80 x 5 mm | Edelstahl unbehandelt |
Zu unserem Angebot gehören Modulbauteile in folgenden Werkstoffen, Ausführungen und Oberflächenbehandlungen:
- aus unbehandeltem Stahl
- aus Edelstahl
- Bauteile für Fitschen für den Modulbau
- gestauchter Stift aus verzinktem Stahl und Edelstahl
- Stift mit Kopf aus verzinktem Stahl und Edelstahl
- Stopfen aus verzinktem Stahl und Edelstahl
- mit weiteren Oberflächenbehandlungen (auf Anfrage)
Gestalten Sie hier Ihre individuellen Scharniere, Stangenscharniere, Fitschen und Fitschbänder:
Weitere Scharniere:
- Stangenscharniere
- Einfache Scharniere
- Castor-Scharniere
- Schwere Scharniere
- Messingscharniere
- Profilstahlscharniere und Gelenkbänder
- Federscharniere
- Kunststoffscharniere
- Drehmomentscharniere
- Rastscharniere
- Scharniere für den verdeckten Einbau
- Fahrzeug- und Anlagenbauscharniere
- Aluminiumscharniere
- Gekröpfte Scharniere
- Edelstahlscharniere
- Anschweißbänder und Fitschen
- Anschweißbandrollen
Individuelle Modulbauteile für Scharniere und Fitschen nach Maß
Neben unserer breit gefächerten Auswahl an Modulbauteilen für Scharniere und Fitschen bieten wir die Herstellung individueller Bauteile in zahlreichen unterschiedlichen Typen an. Als erfahrener Spezialist für Verschlusstechnik und Sonderkonstruktionen kennen wir die Bedürfnisse unserer Kunden und sind in der Lage, eine passende Lösung auch für spezielle Anforderungen zu erarbeiten. Wenn Sie also ein gewünschtes Bauteil in unserem Sortiment nicht finden, nehmen Sie dennoch Kontakt mit uns auf. Wir bieten zudem die Möglichkeit, verschiedene Typen auch in kleinen Mengen herzustellen.
Hinweise zur Bestellung der Modulbauteile
Für die Bestellung der Modulbauteile für Scharniere und Fitschen benötigen wir - wie für alle weiteren Produkte aus unserem Sortiment auch - die entsprechende Artikelnummer, eine Artikelbeschreibung, den Preis und die Menge. Die Artikelnummer setzt sich aus der Seriennummer des Bauteils, der Ausführung und des Werkstoffs zusammen. Die einzelnen Details finden Sie hierfür in den jeweiligen Produktbeschreibungen. Sollten Sie weitere Fragen haben, nutzen Sie gerne unser Kontaktformular, schreiben Sie uns eine E-Mail oder rufen Sie uns an. Wir stehen Ihnen mit Rat und Tat zur Seite.
