HoKon bietet Ihnen eine einer sehr großen Auswahl von Drehmomentscharnieren und Rastscharnieren in verschiedensten Drehmomenten, Dimensionen, Schenkelbreiten und -formen. Sollten Sie ein Scharnier in anderer Ausführung suchen als hier gezeigt, können Sie sich gerne mit uns in Verbindung setzen. Wir fertigen individuelle Werkstücke auf Kundenwunsch – auch in Kleinstmengen!
Um sich mit den Funktionen der einzelnen Drehmomentscharniere vertraut machen, laden Sie sich den Katalogauszug „Kapitel-PDF“ herunter. Dort finden Sie Anwendungsvideos.

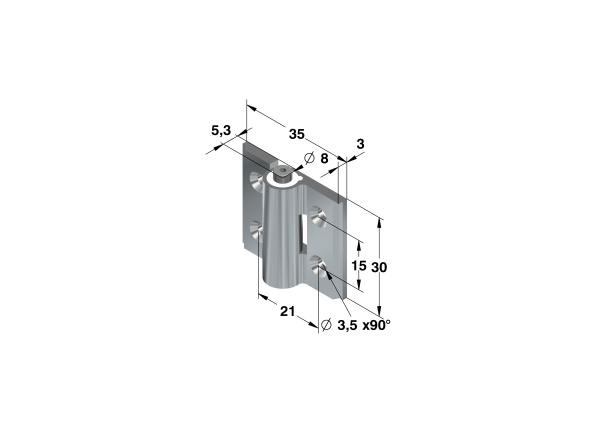

Serie 6871
gelocht und gesenkt
Haltedrehmoment: 0 – 1 Nm. max., Stellschraube: Innensechskant 2,5, Betriebstemperatur: -20 °C bis + 80 °C
Max. Zugfestigkeit: 2240 N, Max. Scherfestigkeit: 1050 N
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6871.01.70 | 30 x 35 x 3 mm | Alu 6060 T5 unbehandelt |
| 6871.01.77 | 30 x 35 x 3 mm | Alu 6060 T5 schwarz |
| 6871.02.70 | 30 x 35 x 3 mm | Alu 6060 T5 eloxiert |

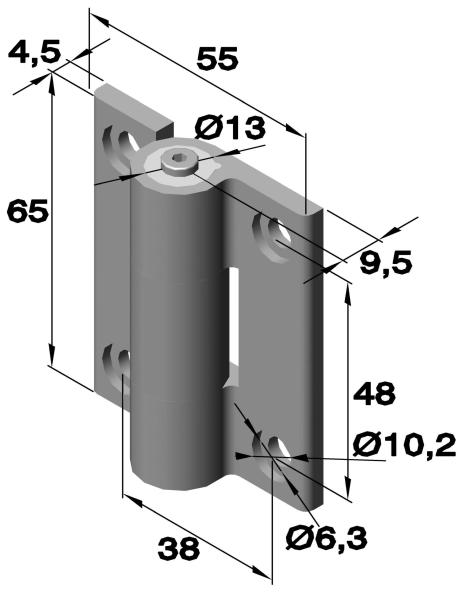

Serie 6871
gelocht und gesenkt
Haltedrehmoment: 0 - 5 Nm, max. Stellschraube: Innensechskant 4, Betriebstemperatur: -20 °C bis +80 °C.
Max. Zugfestigkeit: 6000 N, Max. Scherfestigkeit: 5000 N
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6871.04.70 | 65 x 55 x 4,5 mm | Alu 6060 T5 farblos |
| 6871.04.77 | 65 x 55 x 4,5 mm | Alu 6060 T5 schwarz |
Serie 6870
gelocht
Stabiles Drehmoment: -40°C - +80°C,
3 Nm
Blende aus Polyethylen
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6870.01.30 | 85 x 55 x 2mm | Edelstahl 1.4310 unbehandelt |
Serie 6870
gelocht
Stabiles Drehmoment: -40°C - 80°C,
freischwingend
Blende aus Polyethylen
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6870.02.30 | 85 x 55 x 2mm | Edelstahl 1.4301 unbehandelt |

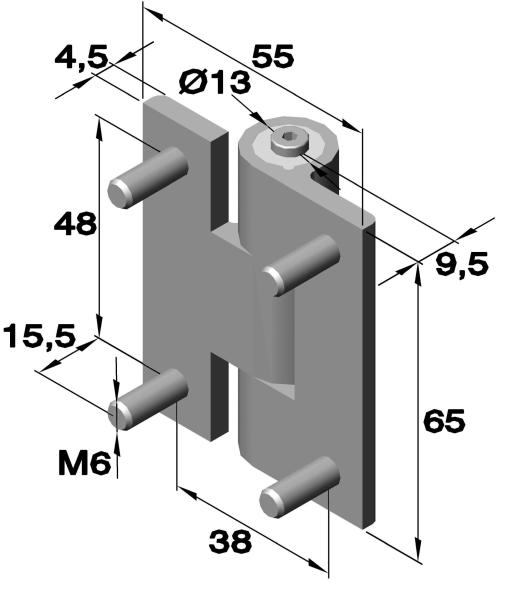

Serie 6871
gelocht
Haltedrehmoment: 0 - 5 Nm max., Stellschraube: Innensechskant 4, Betriebstemperatur: -20 °C bis + 80 °C.
Max. Zugfestigkeit: 6000 N, Max. Scherfestigkeit: 5000 N
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6871.05.70 | 65 x 55 x 4,5 mm | Alu 6060 T5 farblos |
| 6871.05.77 | 65 x 55 x 4,5 mm | Alu 6060 T5 schwarz |

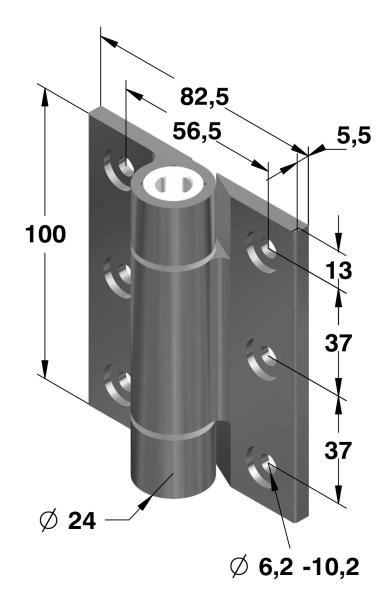

Serie 6876
gelocht und gesenkt
Soft-Close Scharnier
Öffnet und schließt gedämpft Funktion bis 115° gewährleistet, Drehmoment: 2,5 bis 4,5 Nm
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6876.05.71 | 100 x 82,5 x 5,5 mm | Alu 6060 T5 farblos |
| 6876.06.71 | 100 x 82,5 x 5,5 mm | Alu 6060 T5 farblos |
| 6876.07.71 | 100 x 82,5 x 5,5 mm | Alu 6060 T5 farblos |
Serie 150.HG-TS
gelocht
Mit konstantem Drehmoment.
Betriebstemperatur: -10 °C ~ 50 °C, Betriebsfeuchtigkeit: ~ 90% RH (oder weniger)
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-TS03.30 | 36 x 32 x 1,2 mm | Edelstahl poliert |
Serie 150_HG-TS
gelocht
Mit konstantem Drehmoment
Betriebstemperatur: -10 °C ~ 50 °C, Betriebsfeuchtigkeit: ~ 90% RH (oder weniger)
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-TS07.30 | 48 x 40 x 1,2 mm | Edelstahl poliert |
Serie 150_HG-TS
gelocht
Mit konstantem Drehmoment
Betriebstemperatur: -10 °C ~ 50 °C, Betriebsfeuchtigkeit: ~ 90% RH (oder weniger)
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-TS15.30 | 48 x 50 x 2 mm | Edelstahl poliert |

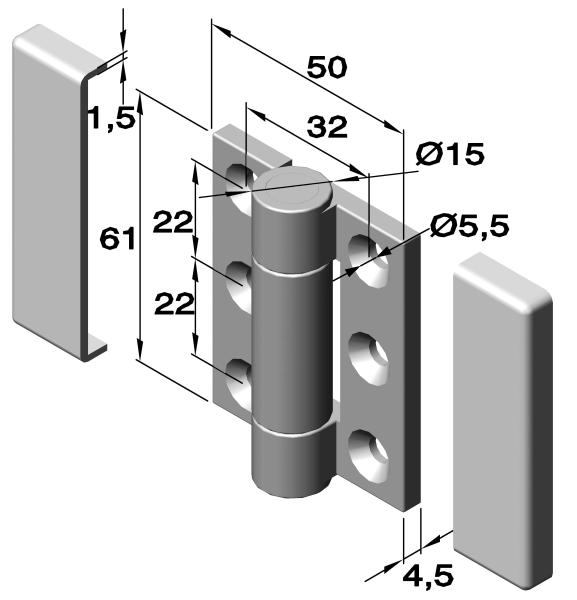

Serie 150.SK-T-ZA
gelocht und gesenkt
Mit konstantem Drehmoment.
Abdeckungen aus verchromtem Plastik
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.SK-T-ZA1CR.03 | 61 x 50 x 4,5 mm | Zamak verchromt |
| 150.SK-T-ZA2CR.03 | 61 x 50 x 4,5 mm | Zamak verchromt |
| 150.SK-T-ZA3CR.03 | 61 x 50 x 4,5 mm | Zamak verchromt |
Serie 6870
gelocht
Stabiles Drehmoment: -40°C - +80°C,
5 Nm
Blende aus Polyethylen.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6870.03.30 | 85 x 55 x 2 mm | Edelstahl 1.4310 unbehandelt |
Serie 6870
gelocht
Stabiles Drehmoment: -40°C - +80°C,
freischwingend
Blende aus Polyethylen
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6870.04.30 | 85 x 55 x 2 mm | Edelstahl 1.4301 unbehandelt |
Serie 6870
gelocht
Stabiles Drehmoment: -40°C - +80°C,
8 Nm
Blende aus Polyethylen.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6870.05.30 | 85 x 65 x 3mm | Edelstahl 1.4310 unbehandelt |
Serie 6870
gelocht
Stabiles Drehmoment -40°C- +80°C,
freischwingend
Blende aus Polyethylen
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6870.06.30 | 85 x 65 x 3mm | Edelstahl 1.4301 unbehandelt |
Serie 6870
gelocht
Stabiles Drehmoment: -40°C - +80°C,
4,5 Nm
Blende aus Polyethylen
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6870.07.30 | 115 x 55 x 2mm | Edelstahl 1.4310 unbehandelt |
Serie 6870
gelocht
Stabiles Drehmoment -40°C- +80°C,
freischwingend
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6870.08.30 | 115 x 55 x 2mm | Edelstahl 1.4301 unbehandelt |
Serie 6877
gelocht
Soft-Close Scharnier mit eingebautem Dämpfer und konstantem Drehmoment
Funktion bis 115° gewährleistet, Drehmoment pro Paar: 2,2 bis 3,0 Nm, Betriebstemperatur: 0 °C- 40 °C
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6877.01.30 | 80 x 80 x 3 mm | Edelstahl unbehandelt |
Serie 150.SFTH
gelocht
Mit konstantem Drehmoment.
Betriebstemperatur: -20 °C ~ 60 °C
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.SFTH-02-5.30 | 40 x 35 x 1,2 mm | Edelstahl poliert |
Serie 150.SFTH
gelocht
Mit konstantem Drehmoment.
Betriebstemperatur: -20 °C ~ 60 °C
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.SFTH-03-9.30 | 50 x 42,5 x 2 mm | Edelstahl poliert |
| 150.SFTH-03-19.30 | 50 x 42,5 x 2 mm | Edelstahl poliert |
Serie 150.SFTH
gelocht
Mit konstantem Drehmoment.
Betriebstemperatur: -20 °C ~ 60 °C
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.SFTH-05-35.30 | 90 x 82,5 x 2,5 mm | Edelstahl poliert |
| 150.SFTH-05-58.30 | 90 x 82,5 x 2,5 mm | Edelstahl poliert |
Serie 150.HG-TA
gelocht
Mit konstantem Drehmoment.
Betriebstemperatur: 0 °C ~ 40° C
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-TA20L.30 | 18,5 x 66 x 2 mm | Edelstahl poliert |
| 150.HG-TA20R.30 | 18,5 x 66 x 2 mm | Edelstahl poliert |
| 150.HG-TA30L.30 | 18,5 x 66 x 2 mm | Edelstahl poliert |
| 150.HG-TA30R.30 | 18,5 x 66 x 2 mm | Edelstahl poliert |
Serie 150.HG-TA
gelocht
Mit konstantem Drehmoment.
Betriebstemperatur: 0 °C ~ 40° C
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-TA45L.30 | 23,5 x 80 x 2 mm | Edelstahl poliert |
| 150.HG-TA45R.30 | 23,5 x 80 x 2 mm | Edelstahl poliert |
Serie 150.HG-TB
gelocht und gesenkt
Mit konstantem Drehmoment.
Betriebstemperatur: 0 °C ~ 40° C
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-TB45L.30 | 61 x 88 x 3 mm | Edelstahl unbehandelt |
| 150.HG-TB45R.30 | 61 x 88 x 3 mm | Edelstahl unbehandelt |
Serie 150.HG-TB
gelocht und gesenkt
Mit konstantem Drehmoment.
Betriebstemperatur: 0 °C ~ 40° C
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-TB7L.30 | 52,5 x 76 x 2 mm | Edelstahl poliert |
| 150.HG-TB7R.30 | 52,5 x 76 x 2 mm | Edelstahl poliert |
| 150.HG-TB20R.30 | 52,5 x 76 x 2 mm | Edelstahl poliert |
| 150.HG-TB30L.30 | 52,5 x 76 x 2 mm | Edelstahl poliert |
| 150.HG-TB30R.30 | 52,5 x 76 x 2 mm | Edelstahl poliert |
Serie 150.HG-IT
gelocht
Mit konstantem Drehmoment.
Betriebstemperatur: -10 °C ~ 50 °C, Öffnungswinkel: ca.190°
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-ITM50.30 | 54 x 80 x 2 mm | Edelstahl poliert |
| 150.HG-ITM70.30 | 54 x 80 x 2 mm | Edelstahl poliert |
| 150.HG-ITMF.30 | 54 x 80 x 2 mm | Edelstahl poliert |
Serie 150.HG-IT
gelocht
Mit konstantem Drehmoment.
Betriebstemperatur: -10 °C ~ 50 °C, Öffnungswinkel: ca.190°
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-ITS25.30 | 54 x 44 x 2 mm | Edelstahl poliert |
| 150.HG-ITS35.30 | 54 x 44 x 2 mm | Edelstahl poliert |
| 150.HG-ITSF.30 | 54 x 44 x 2 mm | Edelstahl poliert |
Serie 150.HG-IT
Abdeckung für Art-Nr. 150.HG-IT
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-ITSC.30 | / | ABS silber-metallic |
| 150.HG-ITMC.30 | / | ABS silber-metallic |
Serie 6493
gelocht
Scharnier für unsichtbaren Anschlag mit konstantem Drehmoment
Nur für den Innenbereich. Kann horizontal und vertikal verwendet werden.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6493.01.33 | 40 x 67 x 1,5 mm | Edelstahl poliert |
Serie 150.HG-T30
gelocht
2-achsiges Scharnier mit konstantem Drehmoment.
Betriebstemperatur: 0 °C ~ 40 °C, Drehmoment stabil in beiden Richtungen, Drehmoment schwenken: 2,9 Nm, Drehmoment drehen: 1,4 Nm. Geeignet für Bildschirmbewegungen.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-T30.S15.30 | 60 x 51,5 x 2 mm | Edelstahl 1.4016 poliert |
Serie 150.HG-T70
gelocht und gesenkt
2-achsiges Scharnier mit konstantem Drehmoment.
Betriebstemperatur: 0 °C ~ 40 °C, Drehmoment stabil in beiden Richtungen. Drehmoment schwenken: 7 Nm, Drehmoment drehen: 3 Nm. Geeignet für Bildschirmbewegungen.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-T70.S30.30 | 50 x 76 mm | Edelstahl 1.4016 poliert |
Serie 150.KA-T100S50
gelocht
Monitorhalterung mit konstantem Drehmoment und Zusatzsperre
Schwenkung 180°, Neigung 40°. Anwendbare Monitorgröße: 12 ~ 22,9 Zoll (bis etwa 10,0 kg)
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.KA-T100S50 | 112 x 112 mm | Edelstahl 1.4016 |

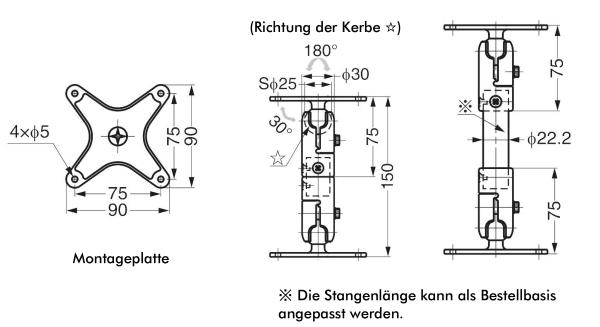

Serie 150.KA-150
gelocht
Monitorhalterung mit konstantem Drehmoment inklusive Inbusschlüssel (zur Befestigung des Montagebodens)
Die Monitorhalterung dient zum Verschieben und Anpassen der Monitorposition.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.KA-150 | 90 x 90 x 150 mm | / |

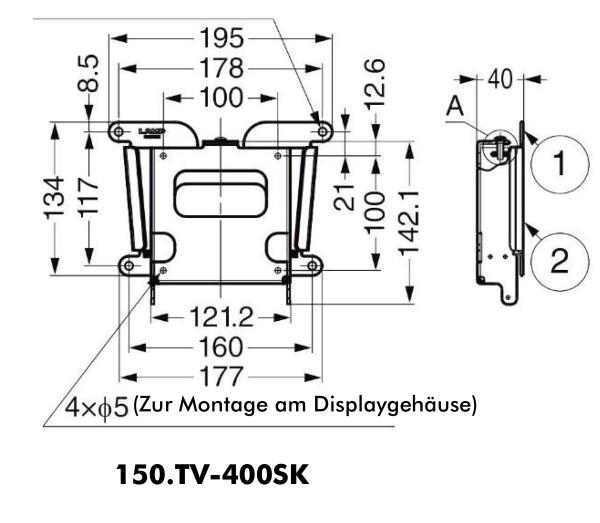

Serie 150.TV
gelocht
Monitorhalterung für Wandmontage.
Zum Befestigen eines kleinen Monitors (maximal 8 kg).
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.TV-400SK | 195 x 134 x 40 mm | / |

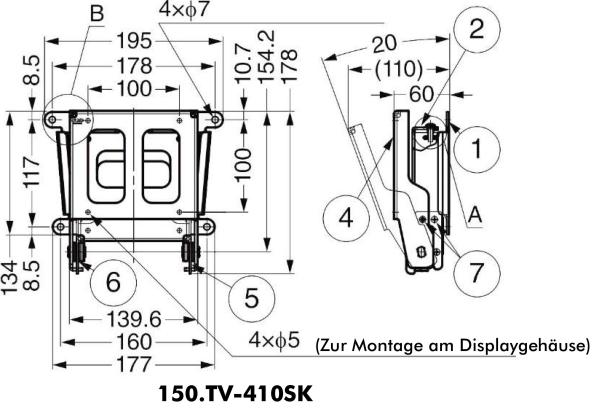

Serie 150_TV
gelocht
Monitorhalterung für Wandmontage.
Zum Befestigen eines kleinen Monitors (maximal 8 kg).
Der einstellbare Typ (150.TV-410SK)
kann den Winkel des Monitors ca. 20 °
aus dem senkrechten Zustand nach vorne kippen.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.TV-410SK | 195 x 134 x 60 mm | / |

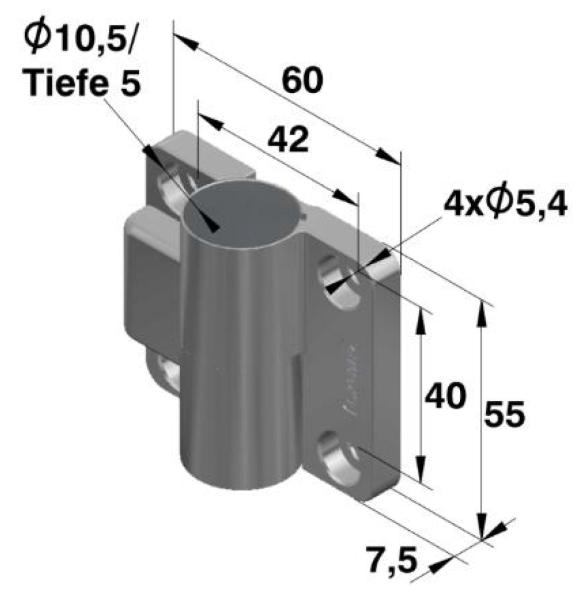

Serie 150.HG-TQJ100
gelocht
Mit einseitiger Drehmomentwirkung.
Betriebstemperatur: 0 ~ 40 °C, Öffnungswinkel ca. (248°). Erlaubt die Türbewegung in Gegenrichtung ohne Reibung.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-TQJ100-A.53 | 55 x 60 x 7,5 mm | Zamak matt verchromt |
| 150.HG-TQJ100-B.53 | 55 x 60 x 7,5 mm | Zamak matt verchromt |
Serie 150.HG-TUWA
gelocht
Verdecktes Scharnier mit Anschlag und konstantem Drehmoment
Öffnungswinkel (130°). Kann horizontal oder vertikal verwendet werden.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-TUWA07.33 | 50 x 61 x 1,5 mm | Edelstahl poliert |
| 150.HG-TUWA15.33 | 50 x 61 x 1,5 mm | Edelstahl poliert |
Serie 150.HG-ITJ4080
gelocht
mit einstellbarem Drehmoment
Betriebstemperatur: 0 ~ 40 °C, Öffnungswinkel (265°).
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-ITJ4080.30 | 43 x 80 x 2,5 mm | Edelstahl trowalisiert |
Serie 150.HG-ITHP
gelocht
Mit konstantem Drehmoment.
Betriebstemperatur: 0 ~ 100 ° C, Öffnungswinkel ca. (269°).
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-ITHP07.30 | 60 x 44 | Edelstahl trowalisiert |
| 150.HG-ITHP15.30 | 60 x 44 | Edelstahl trowalisiert |
| 150.HG-ITHP30.30 | 60 x 44 | Edelstahl trowalisiert |
Serie 150.HG-TLS30
gelocht
Stangenscharnier mit konstantem Drehmoment.
Öffnungswinkel ca. 295°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-TLS30-50-300.30 | 50 x 300 x 1,5 mm | Edelstahl unbehandelt |
Serie 150.HG-DTB
gelocht und gesenkt
Scharnier mit konstantemDrehmoment und Rastfunktion.
Betriebstemperatur: 0 ~ 40 °C, Öffnungswinkel ca. 168°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-DTB4-R.33 | 33 x 51,5 x 2,5 mm | Edelstahl poliert |
| 150.HG-DTB4-L.33 | 33 x 51,5 x 2,5 mm | Edelstahl poliert |
| 150.HG-DTB8-R.33 | 33 x 51,5 x 2,5 mm | Edelstahl poliert |
| 150.HG-DTB8-L.33 | 33 x 51,5 x 2,5 mm | Edelstahl poliert |
Serie 150.HG-TASJ40
gelocht
Mit einstellbarem Drehmoment.
Betriebstemperatur: 0 ~ 40 °C, Öffnungswinkel ca. 269°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-TASJ40R.33 | 80 x 18,5 x 2 mm | Edelstahl poliert |
| 150.HG-TASJ40L.33 | 80 x 18,5 x 2 mm | Edelstahl poliert |
Serie 150.HG-TBSJ40
gelocht und gesenkt
Mit einstelbarem Drehmoment.
Betriebstemperatur: 0 ~ 40 °C, Öffnungswinkel ca. 270°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-TBSJ40R.33 | 40 x 61 x 2 mm | Edelstahl poliert |
| 150.HG-TBSJ40L.33 | 40 x 61 x 2 mm | Edelstahl poliert |

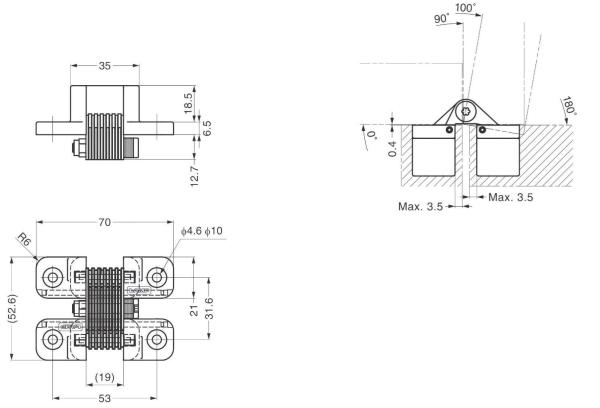

Serie 150.HG-RT
gelocht und gesenkt
Verdecktes Scharnier mit sinkendem Drehmoment.
Betriebstemperatur: 0 ~ 40 °C, Öffnungswinkel 0 ° ~ 100°
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-RT30.53 | 52,6 x 70 x 6,5 mm | Zamak verchromt |
| 150.HG-RT50.53 | 52,6 x 70 x 6,5 mm | Zamak verchromt |
Serie 150_HG-KNT
gelocht
Mit konstantem Drehmoment, Lift-Off Typ
Kann vertikal und horizontal verwendet werden.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-KNT16L.33 | 75 x 50 x 2mm | Edelstahl poliert |
| 150.HG-KNT16R.33 | 75 x 50 x 2mm | Edelstahl poliert |
Serie 150.HG-KNT
gelocht
Mit konstantem Drehmoment, Lift-Off Typ.
Kann vertikal und horizontal verwendet werden.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-KNT3L.33 | 50 x 35 x 2 mm | Edelstahl poliert |
| 150.HG-KNT3R.33 | 50 x 35 x 2 mm | Edelstahl poliert |
Serie 150_HG-KNT
gelocht
Mit konstantem Drehmoment, Lift-Off Typ.
Kann vertikal und horizontal verwendet werden.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-KNT7L.33 | 65 x 50 x 2 mm | Edelstahl poliert |
| 150.HG-KNT7R.33 | 65 x 50 x 2 mm | Edelstahl poliert |

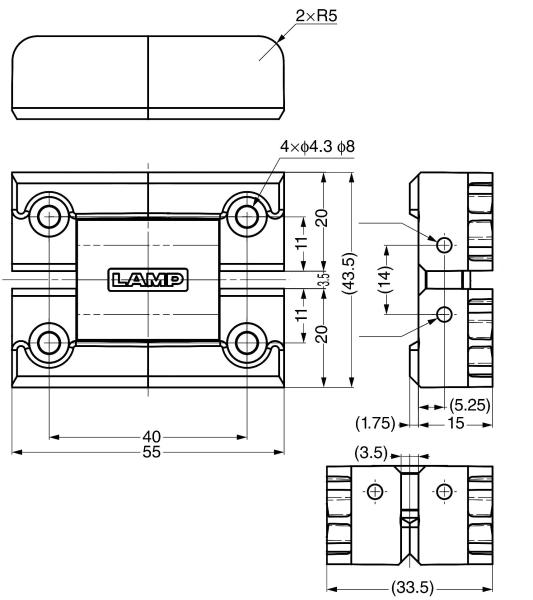

Serie 150.HG-TMH
gelocht und gesenkt
2 achsiges Drehmomentscharnier.
180° schwenkbar. Geeignet für Klapptische in Shops und Zügen.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-TMH1530.53 | 43,5 x 55 x 16,75 mm | Zamak Nickel satiniert |
| 150.HG-TMH2030.53 | 43,5 x 55 x 16,75 mm | Zamak Nickel satiniert |
| 150.HG-TMH1530-SN.51 | 43,5 x 55 x 16,75 mm | Zamak schwarz |
| 150.HG-TMH2030-SN.51 | 43,5 x 55 x 16,75 mm | Zamak schwarz |
| 150.HG-TMH1530-BL.57 | 43,5 x 55 x 16,75 mm | Zamak verchromt |
| 150.HG-TMH2030-BL.57 | 43,5 x 55 x 16,75 mm | Zamak verchromt |

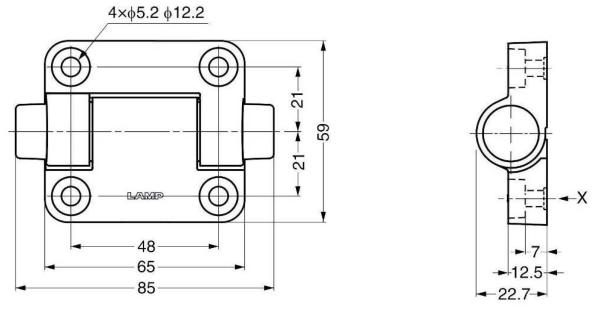

Serie 150.HG-JHW
schließend, gelocht und gesenkt
Mit konstantem Drehmoment.
Öffnungswinkel ca. 115°. Scharnier mit eingebauten Dämpfern.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-JHW16S-34.85 | 85 x 59 x 12,5 mm | PBT dunkelgrau |
| 150.HG-JHW16S-50.85 | 85 x 59 x 12,5 mm | PBT dunkelgrau |
| 150.HG-JHW16S-00.85 | 85 x 59 x 12,5 mm | PBT dunkelgrau |
| 150.HG-JHW16S-34G.85 | 85 x 59 x 12,5 mm | PBT dunkelgrau |
| 150.HG-JHW16S-50G.85 | 85 x 59 x 12,5 mm | PBT dunkelgrau |
Serie 150_HG-JHW
Öffnungswinkel ca. (115°), gelocht und gesenkt
Scharnier mit eingebauten Dämpfern.
Montieren Sie einen Stopper an der Deckelöffnung
Schließposition (0 ~ 115 Grad) für nicht Überschreitung
des angegebenen Schwenkbereichs.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-JHW50.85 | 115 x 72 x 12,5mm | PBT dunkelgrau |
| 150.HG-JHW70.85 | 115 x 72 x 12,5mm | PBT dunkelgrau |

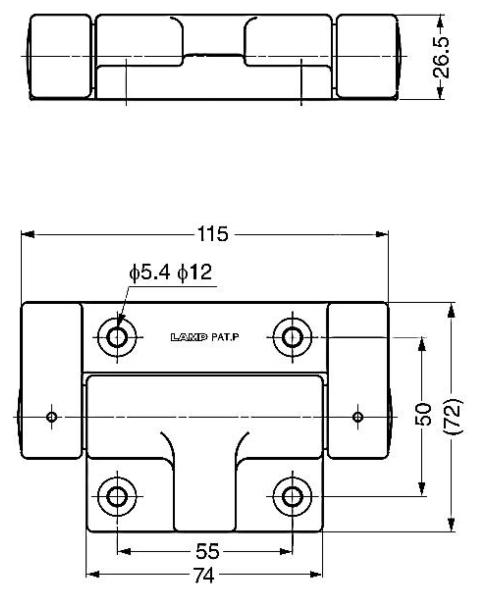

Serie 150.HG-JHWG
öffnend, gelocht und gesenkt
Mit konstantem Drehmoment.
Öffnungswinkel ca. 115°. Scharnier mit eingebauten Dämpfern.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-JHW50G.85 | 115 x 72 x 26,5 mm | PBT dunkelgrau |
| 150.HG-JHW70G.85 | 115 x 72 x 26,5 mm | PBT dunkelgrau |

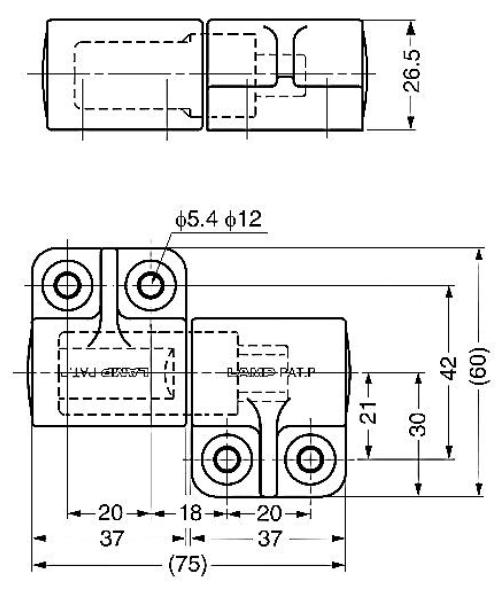

Serie 6879
gelocht
Mit konstantem Drehmoment.
Öffnungswinkel ca. 115°, Scharnier mit eingebautem Dämpfer. Reibungslose Bewegung in Öffnungsrichtung.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6879.01.02 | 75 x 60 x 26,5 mm | PBT dunkelgrau |
| 6879.02.85 | 75 x 60 x 26,5 mm | PBT dunkelgrau |

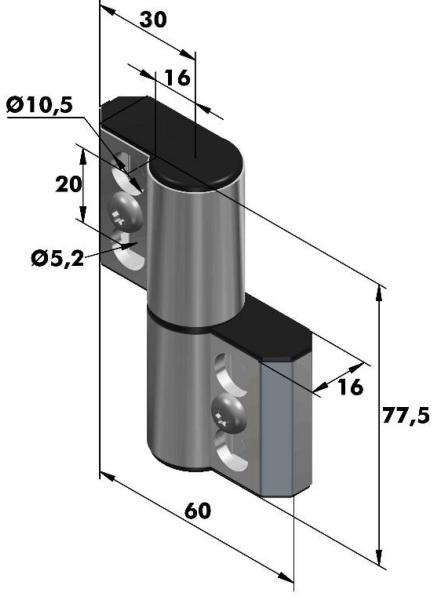

Serie 6198
gelocht
Mit konstantem Drehmoment.
Wirkungsrichtung nur in einer Richtung. 30.000 Lastwechsel. Drehmoment pro Paar: 9 N/m. Anfangsdrehmoment kann variieren zwischen -20% und +40%.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6198.01.70 | 77,5 x 60 x 16 mm | Aluminium eloxiert |
| 6198.02.70 | 77,5 x 60 x 16 mm | Aluminium eloxiert |

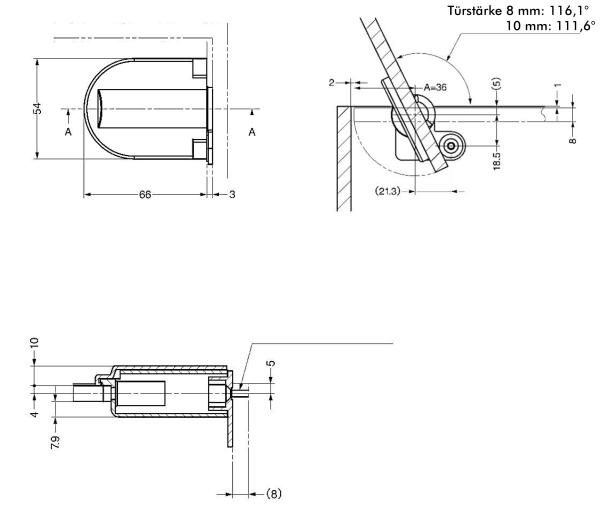

Serie 150.HG-JHM
gelocht
Mit konstantem Drehmoment. Einsteckmontagetyp.
Scharnier mit eingebauten Dämpfern. Reibungslose Bewegung in Öffnungsrichtung. Mindesttürdicke 8mm. Der Dämpfungsmechanismus funktioniert bei einer Deckelöffnung um ca. 60°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-JHM20-80BL.87 | 54 x 66 x 21,9 mm | POM schwarz |
| 150.HG-JHM20-80WT.81 | 54 x 66 x 21,9 mm | POM weiß |

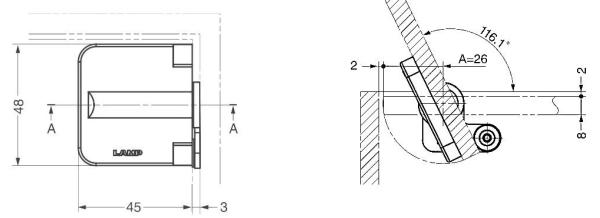

Serie 150.HG-JHM
gelocht
Scharnier mit eingebautem Dämpfer, konstantem Drehmoment für die Seitenmontage.
Betriebstemperatur: 0 ~ 40 °C, Öffnungswinkel 105°, Mindestdeckeldicke 8 mm, Der Dämpfungsmechanismus funktioniert bei einer Deckelöffnung um ca. 60°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-JHM14-S-8BL.87 | 48 x 48 | POM schwarz |
| 150.HG-JHM14-S-15BL.87 | 48 x 48 | POM schwarz |
| 150.HG-JHM14-S-20BL.87 | 48 x 48 | POM schwarz |
| 150.HG-JHM14-S-8WT.81 | 48 x 48 | POM weiß |
| 150.HG-JHM14-S-15WT.81 | 48 x 48 | POM weiß |
| 150.HG-JHM14-S-20WT.81 | 48 x 48 | POM weiß |
Serie 150.HG-JH
gelocht und gesenkt
Soft-Close Scharnier mit eingebautem Dämpfer und konstantem Drehmoment.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-JH14-50.33 | 46 x 100 x 21 | Edelstahl hochglanzpoliert |
Serie 150.HG-JHM9-S
gelocht und gesenkt
Scharnier mit eingebautem Dämpfer und konstantem Drehmoment für die Seitenmontage.
Betriebstemperatur: 0 ~ 40 °C, Öffnungswinkel 105°
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-JHM9-SBL.87 | 43 x 32 x 13,2 mm | POM schwarz |
| 150.HG-JHM9-S4BL.87 | 43 x 32 x 13,2 mm | POM schwarz |
| 150.HG-JHM9-SWT.81 | 43 x 32 x 13,2 mm | POM weiß |
| 150.HG-JHM9-S4WT.81 | 43 x 32 x 13,2 mm | POM weiß |

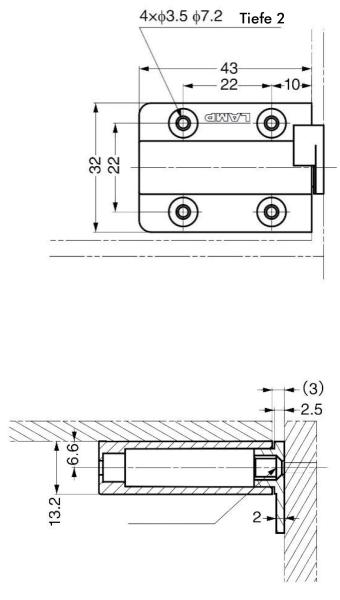

Serie 150.HG-JHS9-S
gelocht und gesenkt
Selbstöffnendesscharnier mit eingebautem Dämpfer, einstellbaren Drehmoment für die Seitenmontage
Betriebstemperatur: 0 ~ 40 °C, Öffnungswinkel 105°
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-JHS9-SBL.87 | 43 x 32 x 13,2 mm | POM schwarz |
| 150.HG-JHS9-SWT.81 | 43 x 32 x 13,2 mm | POM weiß |
Serie 150.HG-JHM9-U
gelocht und gesenkt
Scharnier mit eingebautem Dämpfer und konstantem Drehmoment für die Montage von unten
Betriebstemperatur: 0 ~ 40 °C, Öffnungswinkel 105°
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-JHM9-UBL.87 | 43 x 32 x 13,2 mm | POM schwarz |
| 150.HG-JHM9-H4BL.87 | 43 x 32 x 13,2 mm | POM schwarz |
| 150.HG-JHM9-UWT.81 | 43 x 32 x 13,2 mm | POM weiß |
| 150.HG-JHM9-H4WT.81 | 43 x 32 x 13,2 mm | POM weiß |

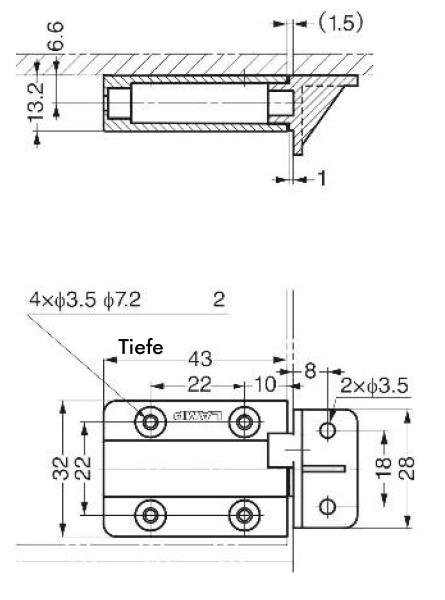

Serie 150.HG-JHS9-U
gelocht und gesenkt
Selbstöffnendes Scharnier mit eingebautem Dämpfer und einstellbaren Drehmoment für die Montage von unten
Betriebstemperatur: 0 ~ 40 °C, Öffnungswinkel 105°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-JHS9-UBL.87 | 43 x 32 x 13,2 mm | POM schwarz |
| 150.HG-JHS9-UWT.81 | 43 x 32 x 13,2 mm | POM weiß |

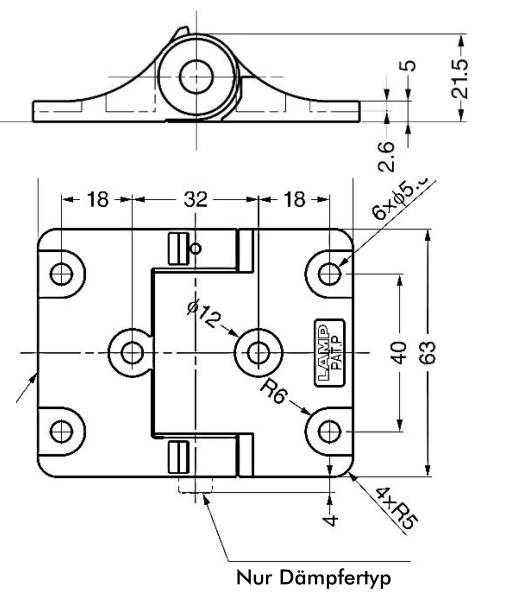

Serie 150.HG-CSH63
gelocht
Scharnier mit konstantem Drehmoment und Rastfunktion.
Rastung bei 0° und 100°. Drehmoment nicht einstellbar.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-CSH631.71 | 63 x 80 x 5 mm | Aluminium eloxiert |
| 150.HG-CSH63AM2.71 | 63 x 80 x 5 mm | Aluminium eloxiert |
| 150.HG-CSH63AH2.71 | 63 x 80 x 5 mm | Aluminium eloxiert |
| 150.HG-CSH63BM3.71 | 63 x 80 x 5 mm | Aluminium eloxiert |
| 150.HG-CSH63BH3.71 | 63 x 80 x 5 mm | Aluminium eloxiert |

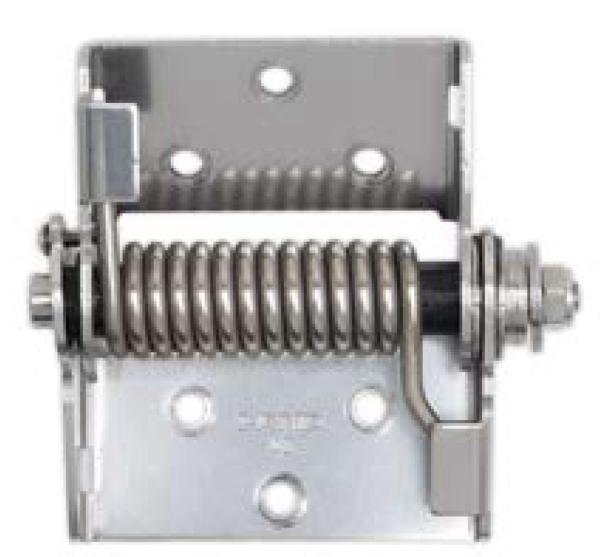

Serie 150.HG-PA
gelocht
Lift-Assist mit einstellbarem Drehmoment.
Durch die Federspannung können schwere Deckel leicht geöffnet werden. Reibungslose und sanfte Schließbewegung am Ende verhindert, dass der Deckel zuschlägt.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-PA180-9.30 | 100 x 178 x 40 mm | Edelstahl |
Serie 150.HG-PA
gelocht
Lift-Assist mit einstellbarem Drehmoment und Kunststoffabdeckung (PBT hellgrau).
Durch die Federspannung können schwere Deckel leicht geöffnet werden. Reibungslose und sanfte Schließbewegung am Ende verhindert, dass der Deckel zuschlägt. Einstellbares Drehmoment (± 5%).
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-PA200-15.30 | 150 x 201 x 42 mm | Edelstahl |
| 150.HG-PA200-20.30 | 150 x 201 x 42 mm | Edelstahl |
| 150.HG-PA200-25.30 | 150 x 201 x 42 mm | Edelstahl |
| 150.HG-PA201-15.30 | 150 x 201 x 42 mm | Edelstahl |
| 150.HG-PA201-20.30 | 150 x 201 x 42 mm | Edelstahl |
| 150.HG-PA201-25.30 | 150 x 201 x 42 mm | Edelstahl |
Serie 150.HG-PA
gelocht
Lift-Assist mit einstellbarem Drehmoment und Kunststoffabdeckung (PBT hellgrau).
Durch die Federspannung können schwere Deckel leicht geöffnet werden. Reibungslose und sanfte Schließbewegung am Ende verhindert, dass der Deckel zuschlägt. Einstellbares Drehmoment (± 5%).
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-PA270-35.30 | 182 x 274 x 56 mm | Edelstahl |
| 150.HG-PA270-45.30 | 182 x 274 x 56 mm | Edelstahl |
Serie 150.HG-PA
gelocht
Lift-Assist mit einstellbarem Drehmoment mit Stopperplatte und Kunststoffabdeckung (PBT hellgrau).
Der Öffnungswinkel von 140° kann mit der Stopperplatte auf 55° oder 80° begrenzt werden. Durch die Federspannung können schwere Deckel leicht geöffnet werden. Reibungslose und sanfte Schließbewegung am Ende verhindert, dass der Deckel zuschlägt.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-PA210-9.30 | 100 x 205 x 43,5 mm | Edelstahl |
Serie 150.HG-PA
gelocht
Lift-Assist mit einstelbarem Drehmoment mit Stopperplatte, mit Kunststoffabdeckung (PBT hellgrau).
Durch die Federspannung können schwere Deckel leicht geöffnet werden. Reibungslose und sanfte Schließbewegung am Ende verhindert, dass der Deckel zuschlägt. Einstellbares Drehmoment (± 5%).
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-PA230-15.30 | 152 x 231 x 43,5 mm | Edelstahl |
| 150.HG-PA230-20.30 | 152 x 231 x 43,5 mm | Edelstahl |
| 150.HG-PA230-25.30 | 152 x 231 x 43,5 mm | Edelstahl |
| 150.HG-PA231-15.30 | 152 x 231 x 43,5 mm | Edelstahl |
| 150.HG-PA231-20.30 | 152 x 231 x 43,5 mm | Edelstahl |
| 150.HG-PA231-25.30 | 152 x 231 x 43,5 mm | Edelstahl |

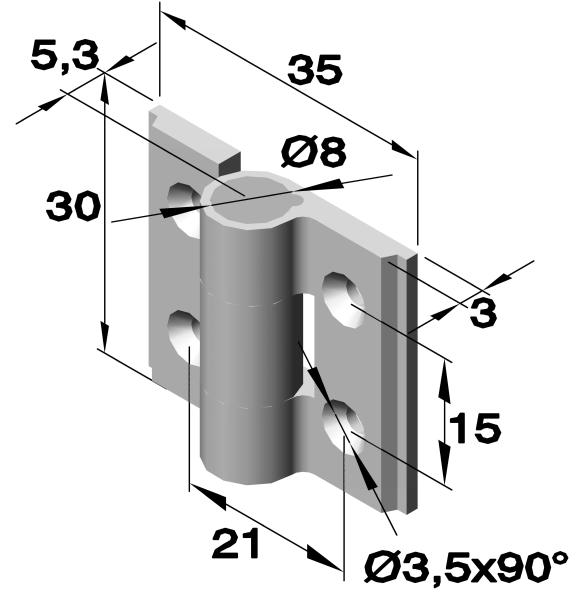

Serie 6871
gelocht und gesenkt
Raststellung alle 30° von 0° bis 270°
Rastmoment ist nicht einstellbar
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6871.06.71 | 30 x 35 x 3 | Aluminium 6060 T5 Eloxiert / farblos |
| 6871.06.77 | 30 x 35 x 3 | Aluminium 6060 T5 Eloxiert / farblos |

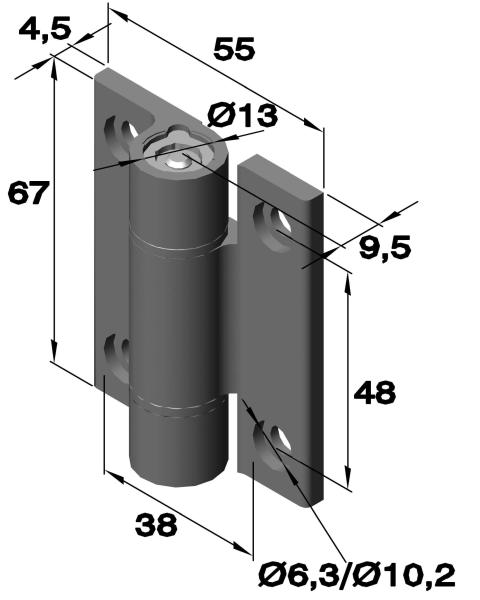

Serie 6874
mit konstantem Drehmoment, gelocht und gesenkt
Raststellungen alle 30° von 0° bis 270°.
Mit 4 verschiedenen Rastmomenten erhältlich
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6874.01.77 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 Eloxiert schwarz |
| 6874.02.77 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 Eloxiert schwarz |
| 6874.03.77 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 Eloxiert schwarz |
| 6874.04.77 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 Eloxiert schwarz |

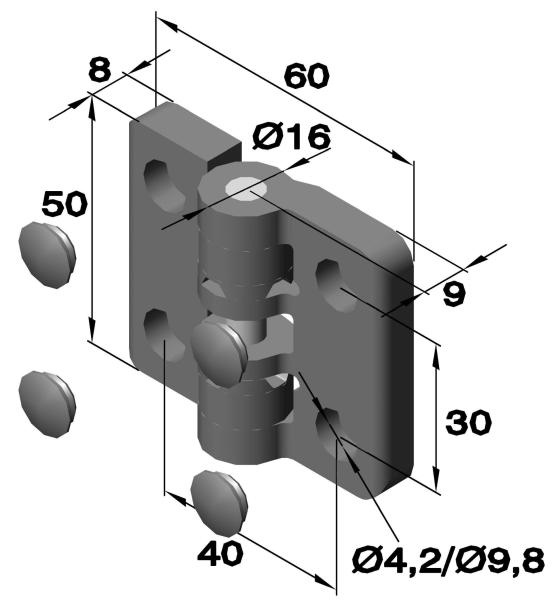

Serie 6875
mit Edelstahlstift, gelocht und gesenkt
Raststellungen alle 90°
Maximal Gewicht der Tür : 1.2 kg für 2 Scharniere
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6875.01.80 | 50 x 60 x 9 mm | Kunststoff-Polyacetal Elfenbein |
| 6875.02.80 | 50 x 60 x 9 mm | Kunststoff-Polyacetal schwarz |

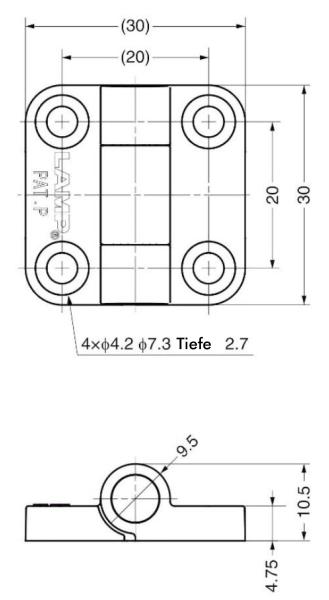

Serie 150.HG-MPS2
gelocht
Raststellungen: -10°, 120° und 170°,
kann horizontal oder vertikal verwendet werden
Zusätzlicher Stopper wird bei 0° empfohlen (voll geschlossen)
und bei 170° (voll geöffnet)
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-MPS2-BL.87 | 30 x 30 x 4,75 mm | PBT Schwarz |
| 150.HG-MPS2-WT.81 | 30 x 30 x 4,75 mm | PBT Weiß |

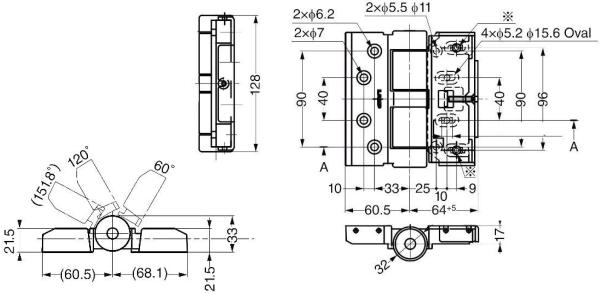

Serie 150.HG-FH128
Raststellungen: bei 60 ° und 120 °, gelocht und gesenkt
Die Tiefen- und Horizontaleinstellung kann auch
nach der Installation vorgenommen werden
Fluorharzscheibe am Rotationsteil sorgt für einen
reibungslosen Betrieb
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-FH128.51 | 128 x 128,6 mm | Zamak vernickelt |

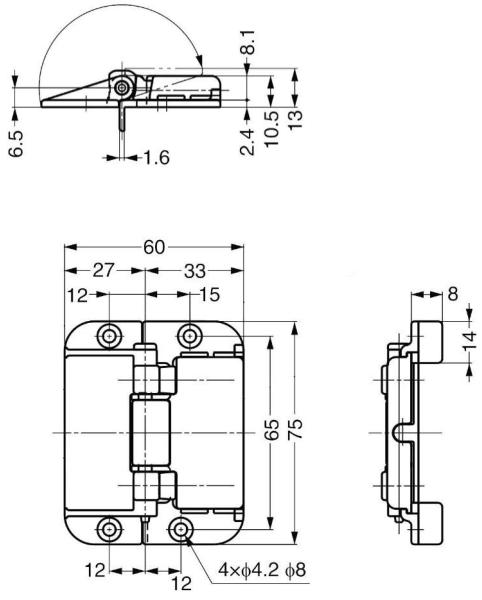

Serie 150.CH-75
Raststellungen: 0°, 90° und 180°, gelocht und gesenkt
Nocken und Schieberiegel rasten ein, Funktion in geöffneten und geschlossenen Positionen
Die Dämpferfunktion absorbiert den Aufprall bei maximaler
Öffnung sowie bei unerwarteten äußeren Krafteinwirkungen
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.CH-75-NI.51 | 75 x 60 | Zamak vernickelt |
| 150.CH-75-GB.55 | 75 x 60 | Zamak verbronzt |

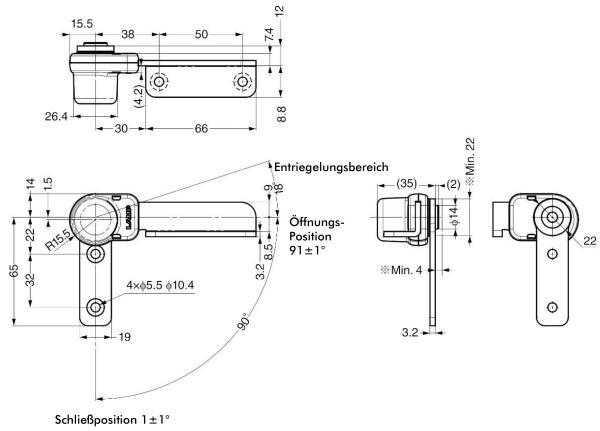

Serie 150.HG-RCT15-C
paarweise verwenden, gelocht und gesenkt
Der Ratschenmechanismus hält alle 5 °
von der geschlossenen bis in die geöffnete Position, die Reibungsfunktion (Widerstand) gewährleistet
eine sichere Bedienung
Stellen Sie sicher, dass der Schrank eine ausreichende
Festigkeit hat. Ansonsten kann der Ratschenmechanismus
nicht funktionieren.
Wenn die Einbaubreite des Scharniers mehr als
400 mm beträgt, kann der Ratschenmechanismus nicht
simultan links und rec
| Art.-Nr. | Maße | Material |
|---|---|---|
| 150.HG-RCT15-C.01 | 111,5 x 79 mm | Stahl vernickelt |
Der größte Vorteil von Drehmomentscharnieren ist zweifelsohne, dass sie millimetergenau jede beliebige eingestellte Position selbsttätig beibehalten und sich somit perfekt für einen Einsatz im Bereich industrieller Bedienfelder und Monitore eignen. Mithilfe einer integrierten Zusatzverriegelung wird das Durchhängen des Monitors, bspw. aufgrund von Vibrationen, verhindert. Durch das Funktionsprinzip der Reibung wird dem Benutzer außerdem eine angenehme und ruckfreie Bewegung vermittelt.
Unsere Scharniere sind mit verschiedenen Stiftdurchmessern, gebohrt oder ungebohrt und in diversen Lochungen und Oberflächenveredelungen erhältlich und weisen ein konstantes Drehmoment im gesamten Stellbereich auf.
Unsere Scharniere bieten sehr viel Drehmoment auf kleinem Raum, daher sollte bei der Montage besonders aufmerksam vorgegangen werden und das zu montierende Werkstück die hohen Momente und Kräfte aufnehmen können.
Wählen Sie aus einer sehr großen Auswahl von Drehmomentscharnieren in verschiedensten Drehmomenten, Dimensionen, Schenkelbreiten und -Formen, Gewerbeteilungen, Stiftdurchmessern, gebohrt und ungebohrt, Lochungen und Oberflächenveredelungen.
Sollte das gewünschte Bauteil in der Ausführung nicht abgebildet sein, fragen Sie trotzdem an. Wir haben die Möglichkeit mit geringem Aufwand eine Vielzahl verschiedener Typen auch in kleinen Mengen zu produzieren.
Gestalten Sie hier Ihre individuellen Scharniere, Stangenscharniere, Fitschen und Fitschbänder:
Weitere Scharniere:
HoKon bietet ein umfassendes und ab Lager verfügbares Sortiment an Scharnieren, Griffen, Verschlüssen und mehr. Sollten Sie Interesse an unseren Drehmomentscharnieren oder anderen Artikeln haben, können Sie uns gerne kontaktieren. Auch im Bereich Sonderkonstruktionen sind wir Ihr Ansprechpartner Nummer eins. Nutzen Sie einfach unser Kontaktformular oder rufen Sie gleich an. Wir freuen uns auf Sie!
