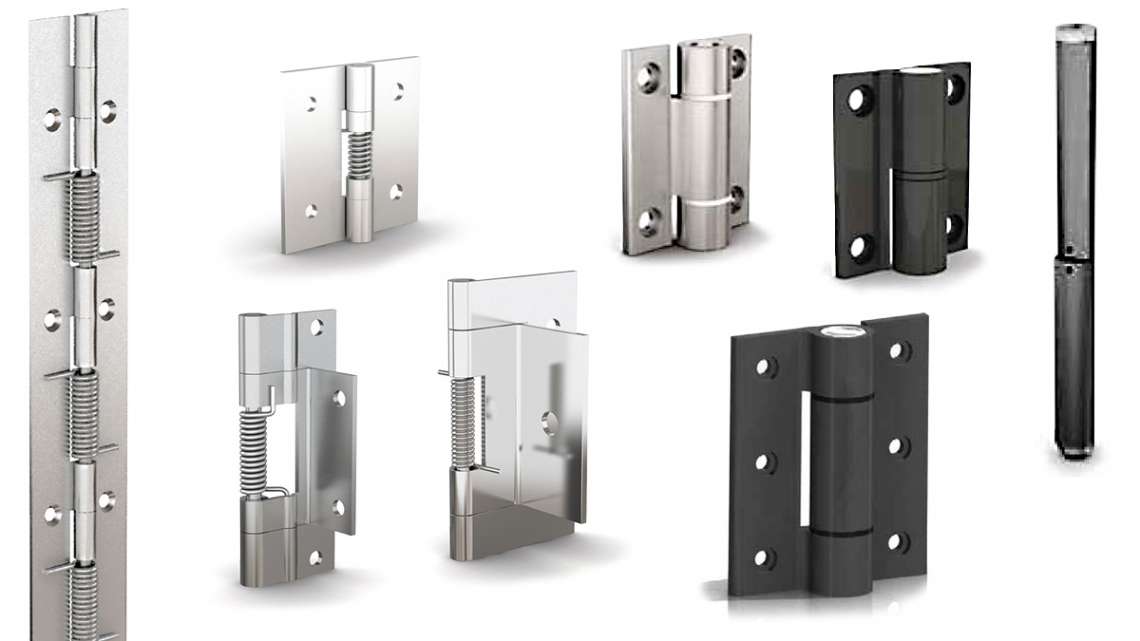

Federscharniere mit einstellbarer Federkraft
Bei Federscharnieren handelt es sich um Scharniere mit integrierter Torsionsfeder. Je nach Anwendungsgebiet sind Federscharniere mit selbstschließender oder -öffnender Feder eingebaut. Dies erleichtert beispielsweise das Öffnen von schweren Deckeln oder das Zuhalten von Klappen. Wir führen eine große Auswahl an Federscharnieren in verschiedensten Federkräften, Drehmomenten und Dimensionen, ebenso wie Gewerbeteilungen, Stiftdurchmessern, Schenkelbreiten und -formen. Des Weiteren liefern wir Ausführungen gebohrt und ungebohrt, mit Lochungen und Oberflächenveredelungen.
Wir bieten ein sehr großes Sortiment an Federscharnieren an. Die Vielfalt erstreckt sich von unterschiedlichen Federkräften, Drehmomenten und Dimensionen über Gewerbeteilungen, Schenkelbreiten und -formen bis hin zu Lochungen, Oberflächenveredelungen und Stiftdurchmessern - gebohrt und ungebohrt. Für den Fall, dass Sie das gewünschte Bauteil nicht im Sortiment finden, fragen Sie dennoch bei uns an. Wir bieten die Möglichkeit, eine Vielzahl verschiedener typen mit geringem Aufwand auch in kleinen Mengen herzustellen.
Serie 6062
gelocht und gesenkt
Ausführungen
Spannfeder aus Edelstahl
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6062.01.00 | 75 x 20 x 0,8 mm | Stahl unbehandelt |
| 6062.02.00 | 75 x 20 x 0,8 mm | Stahl unbehandelt |
| 6062.01.30 | 75 x 20 x 0,8 mm | Edelstahl unbehandelt |
| 6062.02.30 | 75 x 20 x 0,8 mm | Edelstahl unbehandelt |
Serie 6063
ungelocht
Ausführungen
Spannfeder aus Edelstahl
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6063.01.00 | 75 x 30 x 0,8 mm | Stahl unbehandelt |
| 6063.01.30 | 75 x 30 x 0,8 mm | Edelstahl unbehandelt |
| 6063.02.00 | 75 x 30 x 0,8 mm | Stahl unbehandelt |
| 6063.02.30 | 75 x 30 x 0,8 mm | Edelstahl unbehandelt |

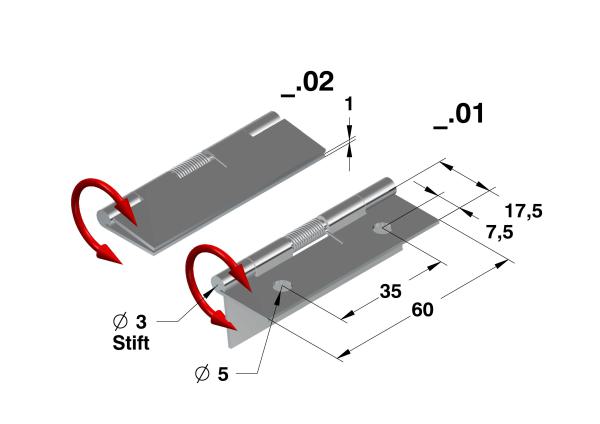

Serie 6064
gelocht
Ausführungen
Spannfeder aus Edelstahl
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6064.01.00 | 60 x 35 x 1 mm | Stahl unbehandelt |
| 6064.02.00 | 60 x 35 x 1 mm | Stahl unbehandelt |
| 6064.03.00 | 60 x 35 x 1 mm | Stahl unbehandelt |
| 6064.04.00 | 60 x 35 x 1 mm | Stahl unbehandelt |
Serie 6065
gelocht
Ausführungen
Spannfeder aus Edelstahl
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6065.01.30 | 60 x 35 x 1 mm | Edelstahl unbehandelt |
| 6065.02.30 | 60 x 35 x 1 mm | Edelstahl unbehandelt |
Serie 6066
gelocht
Ausführungen
Geschlagenes Scharnier, Spannfeder aus Edelstahl
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6066.01.00 | 160 x 46 x 1,5 mm | Stahl unbehandelt |
| 6066.01.30 | 160 x 46 x 1,5 mm | Edelstahl unbehandelt |
| 6066.02.00 | 160 x 46 x 1,5 mm | Stahl unbehandelt |
| 6066.02.30 | 160 x 46 x 1,5 mm | Edelstahl unbehandelt |
Serie 6067
ungelocht
Ausführungen
Spannfeder aus Edelstahl
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6067.01.00 | 170 x 30 x 0,8 mm | Stahl unbehandelt |
| 6067.01.30 | 170 x 30 x 0,8 mm | Edelstahl unbehandelt |
| 6067.02.00 | 170 x 30 x 0,8 mm | Stahl unbehandelt |
| 6067.02.30 | 170 x 30 x 0,8 mm | Edelstahl unbehandelt |
Serie 6068
gelocht
Ausführungen
Spannfeder aus Edelstahl
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6068.01.08 | 50 x 50 x 2 mm | Stahl verzinkt |
| 6068.01.30 | 50 x 50 x 2 mm | Edelstahl unbehandelt |
| 6068.02.08 | 50 x 50 x 2 mm | Stahl verzinkt |
| 6068.02.30 | 50 x 50 x 2 mm | Edelstahl unbehandelt |
| 6068.01.08.F08 | 50 x 50 x 2 mm | Stahl verzinkt |
| 6068.01.30.F08 | 50 x 50 x 2 mm | Edelstahl unbehandelt |
| 6068.02.08.F08 | 50 x 50 x 2 mm | Stahl verzinkt |
| 6068.02.30.F08 | 50 x 50 x 2 mm | Edelstahl unbehandelt |
| 6068.01.08.F10 | 50 x 50 x 2 mm | Stahl verzinkt |
| 6068.01.30.F10 | 50 x 50 x 2 mm | Edelstahl unbehandelt |
| 6068.02.08.F10 | 50 x 50 x 2 mm | Stahl verzinkt |
| 6068.02.30.F10 | 50 x 50 x 2 mm | Edelstahl unbehandelt |
| 6068.01.08.F1,25 | 50 x 50 x 2 mm | Stahl verzinkt |
| 6068.01.30.F1,25 | 50 x 50 x 2 mm | Edelstahl unbehandelt |
| 6068.02.08.F1,25 | 50 x 50 x 2 mm | Stahl verzinkt |
| 6068.02.30.F1,25 | 50 x 50 x 2 mm | Edelstahl unbehandelt |
Serie 6107
gelocht
Ausführungen
Spannfeder aus Edelstahl
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6107.01.04.F18 | 60 x 50 x 2 mm | Stahl verzinkt |
| 6107.02.04.F18 | 60 x 50 x 2 mm | Stahl verzinkt |
| 6107.01.30.F18 | 60 x 50 x 2 mm | Edelstahl unbehandelt |
| 6107.02.30.F18 | 60 x 50 x 2 mm | Edelstahl unbehandelt |
Serie 6108
gelocht
Ausführungen
Spannfeder aus Edelstahl
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6108.01.30.F05 | 50 x 50 x 0,8 mm | Edelstahl unbehandelt |
| 6108.02.30.F05 | 50 x 50 x 0,8 mm | Edelstahl unbehandelt |
| 6108.01.30.F06 | 50 x 50 x 0,8 mm | Edelstahl unbehandelt |
| 6108.02.30.F06 | 50 x 50 x 0,8 mm | Edelstahl unbehandelt |
| 6108.01.30.F08 | 50 x 50 x 0,8 mm | Edelstahl unbehandelt |
| 6108.02.30.F08 | 50 x 50 x 0,8 mm | Edelstahl unbehandelt |
Serie 99.A100
gelocht
Ausführungen
Spannfeder aus Edelstahl
| Art.-Nr. | Maße | Material |
|---|---|---|
| 99.A100.01.04 | 100 x 50 x 0,8 mm | Stahl verzinkt |
| 99.A100.02.04 | 100 x 50 x 0,8 mm | Stahl verzinkt |
| 99.A100.01.30.F08 | 100 x 50 x 0,8 mm | Edelstahl unbehandelt |
| 99.A100.02.30.F08 | 100 x 50 x 0,8 mm | Edelstahl unbehandelt |
| 99.A100.01.04.F08 | 100 x 50 x 0,8 mm | Stahl verzinkt |
| 99.A100.02.04.F08 | 100 x 50 x 0,8 mm | Stahl verzinkt |
| 99.A100.01.30.F08 | 100 x 50 x 0,8 mm | Edelstahl unbehandelt |
| 99.A100.02.30.F08 | 100 x 50 x 0,8 mm | Edelstahl unbehandelt |
Serie 6164
ungelocht
Ausführungen
Spannfeder aus Edelstahl
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6164.01.00 | 120 x 40 x 1,5 mm | Stahl unbehandelt |
| 6164.02.00 | 120 x 40 x 1,5 mm | Stahl unbehandelt |
| 6164.01.30 | 120 x 40 x 1,5 mm | Edelstahl unbehandelt |
| 6164.02.30 | 120 x 40 x 1,5 mm | Edelstahl unbehandelt |
| 6164.01.70 | 120 x 40 x 1,5 mm | Aluminium 5754 |
| 6164.02.70 | 120 x 40 x 1,5 mm | Aluminium 5754 |
Serie 6164
mit Geiwndebolzen M5, mit Gewindestift
Ausführungen
Spannfeder aus Edelstahl
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6164.03.04 | 120 x 20 x 1,5 mm | Stahl verzinkt |
| 6164.04.04 | 120 x 20 x 1,5 mm | Stahl verzinkt |
| 6164.03.30 | 120 x 20 x 1,5 mm | Edelstahl unbehandelt |
| 6164.04.30 | 120 x 20 x 1,5 mm | Edelstahl unbehandelt |
| 6164.03.70 | 120 x 20 x 1,5 mm | Alu5754 |
| 6164.04.70 | 120 x 20 x 1,5 mm | Alu5754 |
Serie 6164
gelocht
Ausführungen
Spannfeder aus Edelstahl
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6164.01.04/G | 120 x 40 x 1,5 mm | Stahl verzinkt |
| 6164.02.04/G | 120 x 40 x 1,5 mm | Stahl verzinkt |
| 6164.01.30/G | 120 x 40 x 1,5 mm | Edelstahl unbehandelt |
| 6164.02.30/G | 120 x 40 x 1,5 mm | Edelstahl unbehandelt |
| 6164.01.70/G | 120 x 40 x 1,5 mm | Aluminium 5754 |
| 6164.02.70/G | 120 x 40 x 1,5 mm | Aluminium 5754 |
Serie 6165
ungelocht
Ausführungen
Spannfeder aus Edelstahl
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6165.01.00 | 180 x 40 x 1,5 mm | Stahl unbehandelt |
| 6165.02.00 | 180 x 40 x 1,5 mm | Stahl unbehandelt |
| 6165.01.30 | 180 x 40 x 1,5 mm | Edelstahl unbehandelt |
| 6165.02.30 | 180 x 40 x 1,5 mm | Edelstahl unbehandelt |
Serie 6165
mit Geiwndebolzen M5, mit Gewindestift
Ausführungen
Spannfeder aus Edelstahl
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6165.03.04 | 180 x 20 x 1,5 mm | Stahl verzinkt |
| 6165.04.04 | 180 x 20 x 1,5 mm | Stahl verzinkt |
| 6165.03.30 | 180 x 20 x 1,5 mm | Edelstahl unbehandelt |
| 6165.04.30 | 180 x 20 x 1,5 mm | Edelstahl unbehandelt |
Serie 6165
gelocht
Ausführungen
Spannfeder aus Edelstahl
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6165.01.04/G | 180 x 40 x 1,5 mm | Stahl verzinkt |
| 6165.02.04/G | 180 x 40 x 1,5 mm | Stahl verzinkt |
| 6165.01.30/G | 180 x 40 x 1,5 mm | Edelstahl unbehandelt |
| 6165.02.30/G | 180 x 40 x 1,5 mm | Edelstahl unbehandelt |
Serie 6166
ungelocht
Ausführungen
Spannfeder aus Edelstahl
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6166.01.00 | 240 x 40 x 1,5 mm | Stahl unbehandelt |
| 6166.02.00 | 240 x 40 x 1,5 mm | Stahl unbehandelt |
| 6166.01.30 | 240 x 40 x 1,5 mm | Edelstahl unbehandelt |
| 6166.02.30 | 240 x 40 x 1,5 mm | Edelstahl unbehandelt |
Serie 6166
mit Gewindebolzen M5, mit Gewindestift
Ausführungen
Spannfeder aus Edelstahl
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6166.03.04 | 240x20x1,5mm | Stahl verzinkt |
| 6166.03.30 | 240x20x1,5mm | Edelstahl unbehandelt |
| 6166.04.04 | 240x20x1,5mm | Stahl verzinkt |
| 6166.04.30 | 240x20x1,5mm | Edelstahl unbehandelt |
Serie 6166
gelocht
Ausführungen
Spannfeder aus Edelstahl
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6166.01.04/G | 240 x 40 x 1,5 mm | Stahl verzinkt |
| 6166.02.04/G | 240 x 40 x 1,5 mm | Stahl verzinkt |
| 6166.01.30/G | 240 x 40 x 1,5 mm | Edelstahl unbehandelt |
| 6166.02.30/G | 240 x 40 x 1,5 mm | Edelstahl unbehandelt |
Serie 6169
gelocht
Ausführungen
Spannfeder aus Edelstahl
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6169.01.30 | 80 x 23,5 x 1 mm | Edelstahl 1.4016 |
Serie 64080
gelocht und gesenkt
Ausführungen
Spannfeder aus Edelstahl
| Art.-Nr. | Maße | Material |
|---|---|---|
| 64080.01.30.F15 | 40 x 80 x 3 mm | Edelstahl unbehandelt |
| 64080.02.30.F15 | 40 x 80 x 3 mm | Edelstahl unbehandelt |
Serie 6941
gelocht
Ausführungen
Spannfeder aus Edelstahl
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6941.01.30.F28 | 120 x 60 x 2,5 mm | Edelstahl unbehandelt |
| 6941.02.30.F28 | 120 x 60 x 2,5 mm | Edelstahl unbehandelt |
Serie 6167
gelocht
Ausführungen
Spannfeder aus Edelstahl
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6167.01.35 | 66 x 22,5 x 1,5 mm | Edelstahl poliert |

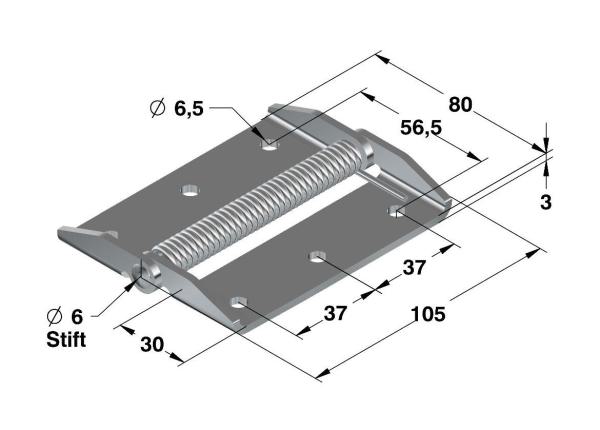

Serie 6269
Edelstahl Stift vernietet , gelocht
Ausführungen
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6269.01.04 | 105 x 80 x 3 mm | Stahl verzinkt |

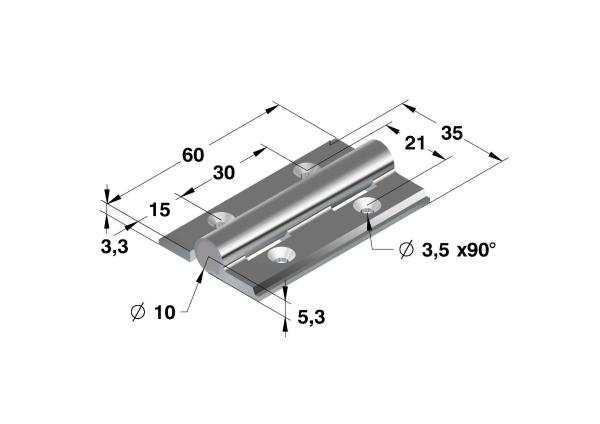

Serie 6896
öffnend, gelocht und gesenkt
Ausführungen
mit integrierter Feder
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6896.01.71 | 60 x 35 x 3,3 mm | Aluminium 6060 T5 farblos |
| 6896.01.77 | 60 x 35 x 3,3 mm | Aluminium 6060 T5 schwarz |

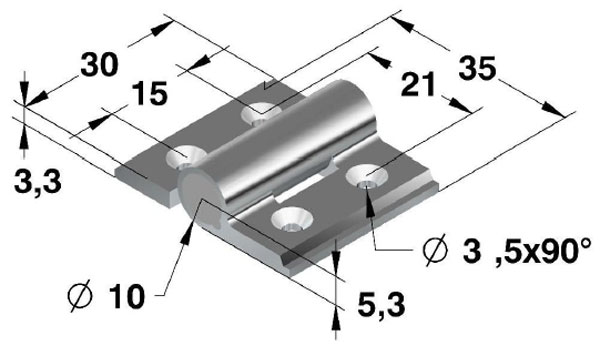

Serie 6960
gelocht und gesenkt
Ausführungen
mit integrierter Feder
auch erhältlich als Drehmomentscharnier oder Rastscharnier
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6960.01.71 | 30 x 35 x 3 mm | Aluminium 6060 T5 farblos |
| 6960.02.77 | 30 x 35 x 3 mm | Aluminium 6060 T5 schwarz |
| 6960.01.77 | 30 x 35 x 3 mm | Aluminium 6060 T5 farblos |
| 6960.02.71 | 30 x 35 x 3 mm | Aluminium 6060 T5 schwarz |

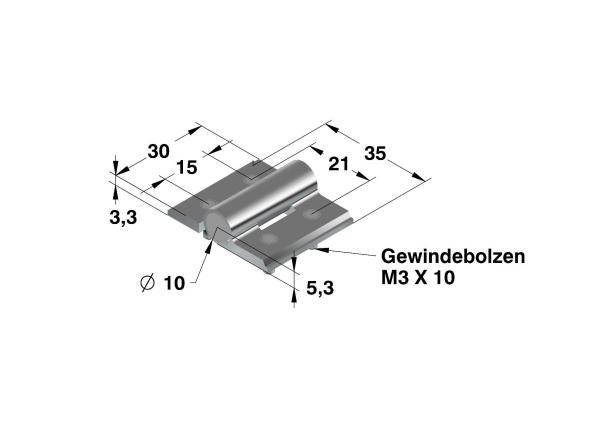

Serie 6960
mit Gewindebolzen M3, mit Gewindestift
Ausführungen
mit integrierter Feder
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6960.03.71 | 30 x 35 x 3 mm | Aluminium 6060 T5 farblos |
| 6960.04.71 | 30 x 35 x 3 mm | Aluminium 6060 T5 farblos |
| 6960.03.77 | 30 x 35 x 3 mm | Aluminium 6060 T5 schwarz |
| 6960.04.77 | 30 x 35 x 3 mm | Aluminium 6060 T5 schwarz |

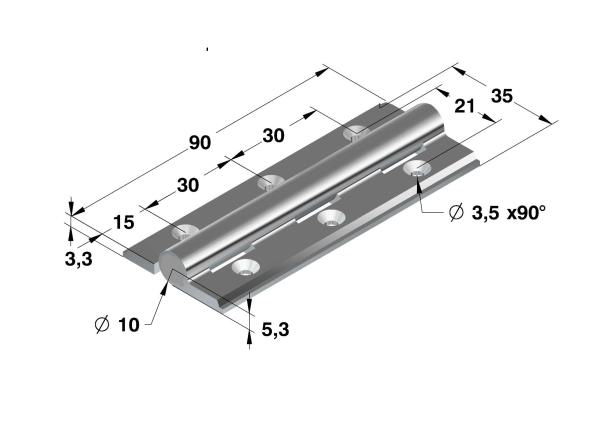

Serie 6897
öffnend, gelocht und gesenkt
Ausführungen
mit integrierter Feder
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6897.01.71 | 90 x 35 x 3,3 mm | Aluminium 6060 T5 farblos |
| 6897.01.77 | 90 x 35 x 3,3 mm | Aluminium 6060 T5 schwarz |

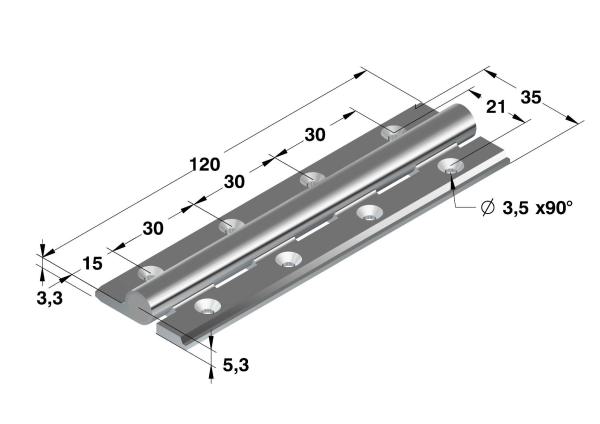

Serie 6898
öffnend, gelocht und gesenkt
Ausführungen
mit integrierter Feder
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6898.01.71 | 120 x 35 x 3,3 mm | Aluminium 6060 T5 farblos |
| 6898.01.77 | 120 x 35 x 3,3 mm | Aluminium 6060 T5 schwarz |

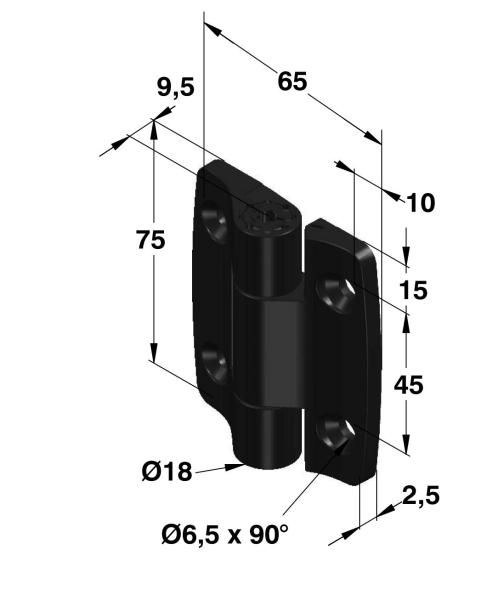

Serie 6962
gelocht und gesenkt
Ausführungen
mit einstellbarem Drehmoment
Betriebstemperatur: 0 bis +40°C
| Art.-Nr. | Maße | Material |
|---|
Serie 6872
schließend, gelocht und gesenkt
Ausführungen
mit integrierter Feder
Auch als freischwingendes, Drehmoment- oder Rastscharnier erhältlich.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6872.03.70 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 silber |
| 6872.04.70 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 silber |
| 6872.03.77 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 schwarz |
| 6872.04.77 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 schwarz |
| 6872.03.30 | 67 x 55 x 4,5 mm | Edelstahl |
| 6872.04.30 | 67 x 55 x 4,5 mm | Edelstahl |
| 6872.03.72 | 67 x 55 x 4,5 mm | Eloxiert Blau |
| 6872.03.73 | 67 x 55 x 4,5 mm | Eloxiert Rot |
| 6872.03.74 | 67 x 55 x 4,5 mm | Eloxiert Bronze |
| 6872.03.75 | 67 x 55 x 4,5 mm | Eloxiert Gold |
| 6872.04.72 | 67 x 55 x 4,5 mm | Eloxiert Blau |
| 6872.04.73 | 67 x 55 x 4,5 mm | Eloxiert Rot |
| 6872.04.74 | 67 x 55 x 4,5 mm | Eloxiert Bronze |
| 6872.04.75 | 67 x 55 x 4,5 mm | Eloxiert Gold |
Serie 6872
öffnend, gelocht und gesenkt
Ausführungen
mit integrierter Feder
Auch als freischwingendes, Drehmoment- oder Rastscharnier erhältlich.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6872.01.70 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 silber |
| 6872.02.70 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 silber |
| 6872.01.77 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 schwarz |
| 6872.02.77 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 schwarz |
| 6872.01.30 | 67 x 55 x 4,5 mm | Edelstahl |
| 6872.02.30 | 67 x 55 x 4,5 mm | Edelstahl |
| 6872.01.72 | 67 x 55 x 4,5 mm | Eloxiert Blau |
| 6872.01.73 | 67 x 55 x 4,5 mm | Eloxiert Rot |
| 6872.01.74 | 67 x 55 x 4,5 mm | Eloxiert Bronze |
| 6872.01.75 | 67 x 55 x 4,5 mm | Eloxiert Gold |
| 6872.01.70-AG | 67 x 55 x 4,5 mm | Aluminium 6060 T5 silber |
| 6872.01.77-AG | 67 x 55 x 4,5 mm | Aluminium 6060 T5 schwarz |
| 6872.02.72 | 67 x 55 x 4,5 mm | Eloxiert Blau |
| 6872.02.73 | 67 x 55 x 4,5 mm | Eloxiert Rot |
| 6872.02.74 | 67 x 55 x 4,5 mm | Eloxiert Bronze |
| 6872.02.75 | 67 x 55 x 4,5 mm | Eloxiert Gold |
| 6872.02.70-AG | 67 x 55 x 4,5 mm | Aluminium 6060 T5 silber |
| 6872.02.77-AG | 67 x 55 x 4,5 mm | Aluminium 6060 T5 schwarz |
Serie 6873
schließend, gelocht und gesenkt
Ausführungen
mit integrierter Feder
Auch als freischwingendes, Drehmoment- oder Rastscharnier erhältlich.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6873.02.70 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 silber |
| 6873.02.77 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 schwarz |
| 6873.01.30 | 67 x 55 x 4,5 mm | Edelstahl |
| 6873.02.30 | 67 x 55 x 4,5 mm | Edelstahl |
| 6873.01.77 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 schwarz |
| 6873.01.70 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 silber |
| 6873.01.72 | 67 x 55 x 4,5 mm | Eloxiert Blau |
| 6873.01.73 | 67 x 55 x 4,5 mm | Eloxiert Rot |
| 6873.01.74 | 67 x 55 x 4,5 mm | Eloxiert Bronze |
| 6873.01.75 | 67 x 55 x 4,5 mm | Eloxiert Gold |
| 6873.01.70-AG | 67 x 55 x 4,5 mm | Aluminium 6060 T5 silber |
| 6873.01.77-AG | 67 x 55 x 4,5 mm | Aluminium 6060 T5 schwarz |
| 6873.02.72 | 67 x 55 x 4,5 mm | Eloxiert Blau |
| 6873.02.73 | 67 x 55 x 4,5 mm | Eloxiert Rot |
| 6873.02.74 | 67 x 55 x 4,5 mm | Eloxiert Bronze |
| 6873.02.75 | 67 x 55 x 4,5 mm | Eloxiert Gold |

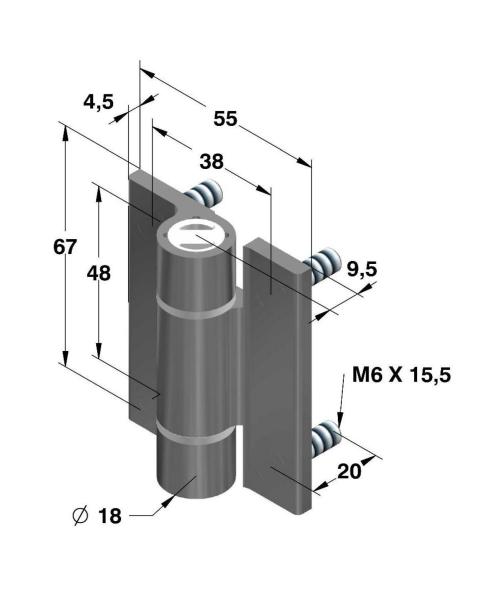

Serie 6873
mit Gewindebolzen M6, mit Gewindestift
Ausführungen
mit integrierter Feder
Erhältlich als : Freischwingendes Scharnier, Drehmomentscharnier, Rastscharnier
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6873.04.70 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 Silber |
| 6873.05.70 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 Silber |
| 6873.06.70 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 Silber |
| 6873.07.70 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 Silber |
| 6873.08.70 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 Silber |
| 6873.09.70 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 Silber |
| 6873.04.77 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 schwarz |
| 6873.05.77 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 schwarz |
| 6873.06.77 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 schwarz |
| 6873.07.77 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 schwarz |
| 6873.08.77 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 schwarz |
| 6873.09.77 | 67 x 55 x 4,5 mm | Aluminium 6060 T5 schwarz |
Serie 6876
gelocht und gesenkt
Ausführungen
mit integrierter Feder
Auch als freischwingendes, Drehmoment-, Soft-Closing- oder Rastscharnier erhältlich.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6876.01.70 | 100 x 82,5 x 5,5 mm | Aluminium 6060 T5 silber |
| 6876.02.77 | 100 x 82,5 x 5,5 mm | Aluminium 6060 T5 schwarz |
| 6876.01.77 | 100 x 82,5 x 5,5 mm | Aluminium 6060 T5 silber |
| 6876.02.70 | 100 x 82,5 x 5,5 mm | Aluminium 6060 T5 schwarz |

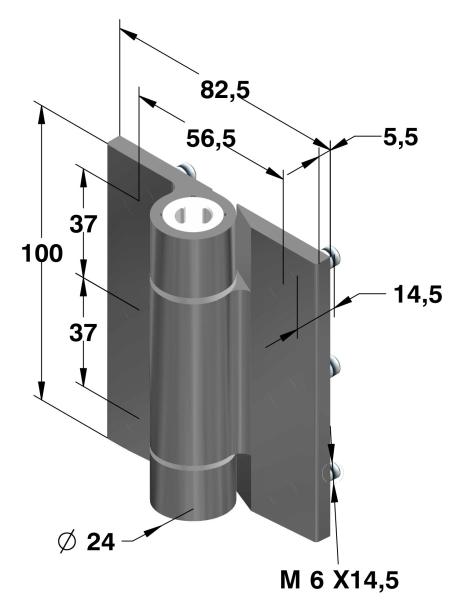

Serie 6876
mit M6x 14,5mm Bolzen
Ausführungen
mit integrierter Feder
Erhältlich als: Freischwingendes Scharnier, Soft-Closing Scharnier
| Art.-Nr. | Maße | Material |
|---|---|---|
| 6876.03.70 | 100 x 82,5 x 5,5 mm | Aluminium 6082 T5 Silber |
| 6876.03.77 | 100 x 82,5 x 5,5 mm | Aluminium 6082 T5 schwarz |
Serie 158.5314
Federkraft einstellbar, Materialstärke 2,5 mm, gelocht
Ausführungen
mit integrierter Feder
Dieses Produkt wird nur als Paar ausgeliefert. Schließt die Tür automatisch, eingebaute Mechanik ist sehr widerstandsfähig und einstellbar. Max. Öffnungswinkel 180°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 158.5314.08.04 | 120 x 80 x 2,5 mm | Stahl verzinkt |
| 158.5314.05.30 | 120 x 80 x 2,5 mm | Edelstahl gebürstet |
Serie 158.5814
Federkraft einstellbar, Materialstärke 3 mm, gelocht
Ausführungen
mit integrierter Feder
Dieses Produkt wird nur als Paar ausgeliefert. Schließt die Tür automatisch, eingebaute Mechanik ist sehr widerstandsfähig und einstellbar. Max. Öffnungswinkel 180°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 158.5814.08.04 | 180 x 80 x 3 mm | Stahl verzinkt |
| 158.5814.05.30 | 180 x 80 x 3 mm | Edelstahl gebürstet |
Serie 158.5414
Federkraft einstellbar, Materialstärke 2,5 mm, gelocht
Ausführungen
Doppelgelenk-/Pendeltürscharnier mit integrierter Feder
Dieses Produkt wird nur als Paar ausgeliefert. Schließt die Tür automatisch, eingebaute Mechanik ist sehr widerstandsfähig und einstellbar. Max. Öffnungswinkel 180°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 158.5414.08.04 | 120 x 133 x 2,5 mm | Stahl verzinkt |
| 158.5414.05.30 | 120 x 133 x 2,5 mm | Edelstahl gebürstet |
Serie 158.5914
Federkraft einstellbar, Materialstärke 2,5 mm, gelocht
Ausführungen
Doppelgelenk-/Pendeltürscharnier mit integrierter Feder
Dieses Produkt wird nur als Paar ausgeliefert. Schließt die Tür automatisch, eingebaute Mechanik ist sehr widerstandsfähig und einstellbar. Max. Öffnungswinkel 180°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 158.5914.08.04 | 180 x 133 x 3 mm | Stahl verzinkt |
| 158.5914.05.30 | 180 x 133 x 3 mm | Edelstahl gebürstet |
Serie 158.5314
Federkraft einstellbar, Materialstärke 4 mm, gelocht
Ausführungen
mit integrierter Feder
Dieses Produkt wird nur als Paar ausgeliefert. Schließt die Tür automatisch, eingebaute Mechanik ist sehr widerstandsfähig und einstellbar. Max. Öffnungswinkel 180°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 158.5314.01.71 | 120 x 80 x 4 mm | Aluminium eloxiert silber |
| 158.5314.02.72 | 120 x 80 x 4 mm | Aluminium eloxiert Gold |
| 158.5314.03.73 | 120 x 80 x 4 mm | Aluminium eloxiert Bronze |
| 158.5314.06.76 | 120 x 80 x 4 mm | Aluminium eloxiert Weiss |
| 158.5314.09.77 | 120 x 80 x 4 mm | Aluminium eloxiert Schwarz |
Serie 158.5814
Federkraft einstellbar, Materialstärke 4 mm, gelocht
Ausführungen
mit integrierter Feder
Dieses Produkt wird nur als Paar ausgeliefert. Schließt die Tür automatisch, eingebaute Mechanik ist sehr widerstandsfähig und einstellbar. Max. Öffnungswinkel 180°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 158.5814.01.71 | 120 x 80 x 4 mm | Aluminium eloxiert silber |
| 158.5814.02.72 | 120 x 80 x 4 mm | Aluminium eloxiert Gold |
| 158.5814.03.73 | 120 x 80 x 4 mm | Aluminium eloxiert Bronze |
| 158.5814.06.76 | 120 x 80 x 4 mm | Aluminium eloxiert Weiss |
| 158.5814.09.77 | 120 x 80 x 4 mm | Aluminium eloxiert Schwarz |
Serie 158.5414
Federkraft einstellbar, Materialstärke 4 mm, gelocht
Ausführungen
Doppelgelenk-/Pendeltürscharnier mit integrierter Feder
Dieses Produkt wird nur als Paar ausgeliefert. Schließt die Tür automatisch, eingebaute Mechanik ist sehr widerstandsfähig und einstellbar. Max. Öffnungswinkel 180°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 158.5414.01.71 | 120 x 133 x 4 mm | Aluminium eloxiert silber |
| 158.5414.02.72 | 120 x 133 x 4 mm | Aluminium eloxiert Gold |
| 158.5414.03.73 | 120 x 133 x 4 mm | Aluminium eloxiert Bronze |
| 158.5414.06.76 | 120 x 133 x 4 mm | Aluminium eloxiert Weiss |
| 158.5414.09.77 | 120 x 133 x 4 mm | Aluminium eloxiert Schwarz |
Serie 158.5914
Federkraft einstellbar, Materialstärke 4 mm, gelocht
Ausführungen
Doppelgelenk-/Pendeltürscharnier mit integrierter Feder
Dieses Produkt wird nur als Paar ausgeliefert. Schließt die Tür automatisch, eingebaute Mechanik ist sehr widerstandsfähig und einstellbar. Max. Öffnungswinkel 180°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 158.5914.01.71 | 120 x 133 x 4 mm | Aluminium eloxiert silber |
| 158.5914.02.72 | 120 x 133 x 4 mm | Aluminium eloxiert Gold |
| 158.5914.03.73 | 120 x 133 x 4 mm | Aluminium eloxiert Bronze |
| 158.5914.06.76 | 120 x 133 x 4 mm | Aluminium eloxiert Weiss |
| 158.5914.09.77 | 120 x 133 x 4 mm | Aluminium eloxiert Schwarz |

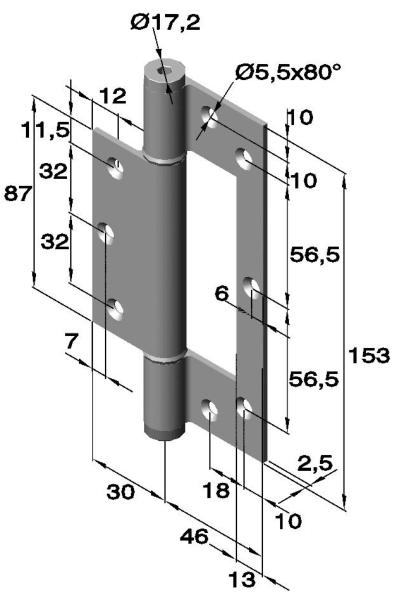

Serie 158.6314
gelocht
Ausführungen
mit integrierter Feder
Dieses Produkt wird nur als Paar ausgeliefert. Schließt die Tür automatisch, eingebaute Mechanik ist sehr widerstandsfähig und einstellbar. Max. Öffnungswinkel 180°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 158.6314.01.71 | 153 x 76 x 2,5 mm | Aluminium eloxiert silber |
| 158.6314.02.72 | 153 x 76 x 2,5 mm | Aluminium eloxiert Gold |
| 158.6314.03.73 | 153 x 76 x 2,5 mm | Aluminium eloxiert Bronze |
| 158.6314.06.76 | 153 x 76 x 2,5 mm | Aluminium eloxiert Weiss |
| 158.6314.09.77 | 153 x 76 x 2,5 mm | Aluminium eloxiert Schwarz |

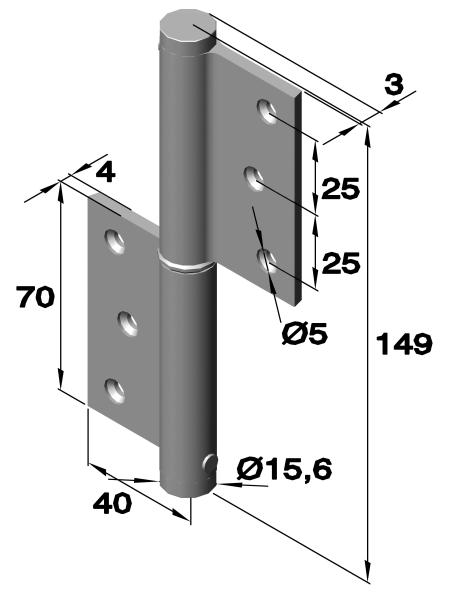

Serie 158.6717
gelocht
Ausführungen
mit integrierter Feder
Dieses Produkt wird nur als Paar ausgeliefert. Schließt die Tür automatisch, eingebaute Mechanik ist sehr widerstandsfähig und einstellbar. Max. Öffnungswinkel 180°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 158.6717.01.71 | 149 x 80 x 4 mm | Aluminium eloxiert silber |
| 158.6717.02.72 | 149 x 80 x 4 mm | Aluminium eloxiert Gold |
| 158.6717.03.73 | 149 x 80 x 4 mm | Aluminium eloxiert Bronze |
| 158.6717.06.76 | 149 x 80 x 4 mm | Aluminium eloxiert Weiss |
| 158.6717.09.77 | 149 x 80 x 4 mm | Aluminium eloxiert Schwarz |
Serie 158.I
gelocht
Ausführungen
mit integrierter Feder
Dieses Produkt wird nur als Paar ausgeliefert. Schließt die Tür automatisch, eingebaute Mechanik ist sehr widerstandsfähig und einstellbar. Max. Öffnungswinkel 180°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 158.I-5524.00 | 120 x 21 | Stahl unbehandelt |
| 158.I-5324.00 | 180 x 21 | Stahl unbehandelt |
| 158.I-5124.00 | 235 x 26 | Stahl unbehandelt |
| 158.I-5524.05.30 | 120 x 21 | Edelstahl V2A unbehandelt |
| 158.I-5324.05.30 | 180 x 21 | Edelstahl V2A unbehandelt |
| 158.I-5124.05.30 | 235 x 26 | Edelstahl V2A unbehandelt |
Serie 158.I
gelocht
Ausführungen
mit integrierter Feder und Kugellager
Dieses Produkt wird nur als Paar ausgeliefert. Schließt die Tür automatisch, eingebaute Mechanik ist sehr widerstandsfähig und einstellbar. Max. Öffnungswinkel 180°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 158.I-5334.00 | 180 x 21 | Stahl unbehandelt |
| 158.I-5134.00 | 235 x 26 | Stahl unbehandelt |
| 158.I-5334.05.30 | 180 x 21 | Edelstahl V2A unbehandelt |
| 158.I-5134.05.30 | 235 x 26 | Edelstahl V2A unbehandelt |
Serie 158.I
für Brandschutztüren, gelocht
Ausführungen
mit integrierter Feder und Kugellager
Dieses Produkt wird nur als Paar ausgeliefert. Schließt die Tür automatisch, eingebaute Mechanik ist sehr widerstandsfähig und einstellbar. Max. Öffnungswinkel 180°.
| Art.-Nr. | Maße | Material |
|---|---|---|
| 158.I-5224.00 | 250 x 77,5 x 3 mm | Stahl unbehandelt |
Zu unserem Angebot gehören Federscharniere:
- aus unbehandeltem Stahl
- aus Edelstahl
- mit Stahlstift
- mit Stahlstift und Spannfeder aus rostfreiem Stahl
- in gelb chromatiert
- mit weitere Oberflächenbehandlungen (auf Anfrage)
Gestalten Sie hier Ihre individuellen Scharniere, Stangenscharniere, Fitschen und Fitschbänder:
Wenn Sie Fragen zu Federscharnieren oder anderen Scharnieren haben, dann kontaktieren Sie uns gerne. Wir stehen Ihnen mit unserer Unterstützung zur Seite.
Großes Sortiment an weiteren Scharnieren
Wir führen nicht nur ein breit gefächertes Angebot an Federscharnieren, sondern auch viele weitere Scharniere, seien es Drehmoment- und Rastscharniere oder Fahrzeug- und Anlagenbauscharniere.
Weitere Scharniere:
- Stangenscharniere
- Einfache Scharniere
- Castor-Scharniere
- Schwere Scharniere
- Messingscharniere
- Profilstahlscharniere und Gelenkbänder
- Modulbauteile
- Kunststoffscharniere
- Drehmomentscharniere
- Rastscharniere
- Scharniere für den verdeckten Einbau
- Fahrzeug- und Anlagenbauscharniere
- Aluminiumscharniere
- Gekröpfte Scharniere
- Edelstahlscharniere
- Anschweißbänder und Fitschen
- Anschweißbandrollen
Federscharniere: Ausführungen und Schließkraft
Im Wesentlichen führen wir Federscharniere in zwei Ausführungen. Bei derAusführung .01 ist die Feder öffnend montiert und bei der Ausführung .02 schließend. Damit eignen sich beide Ausführungen für das Öffnen und Schließen mittels Federdruck. Zudem besteht die Möglichkeit der sichtbaren und unsichtbaren Montage. Beachten Sie bei der Bestellung, dass Sie in der Artikelnummer die gewünschte Ausführung angeben. Die Nummer besteht aus: Artikelserie, Ausführung, Werkstoff und Federdraht-Durchmesser.
Die Kraft der Federscharniere bemisst sich anhand des Abstands zwischen Scharnier-Achse und einem davon 100-mm-entfernten Punkt. Die lineare Kraftzunahme, die durch die Drehung entsteht, wird in Gramm gemessen. Maßstäbe sind die Winkel 0° (Ausgangsposition/Lieferzustand), 90° und 180°.
Individuelle Federscharniere nach Kundenwunsch
Sollten Sie auf unserer Website die von Ihnen gewünschte Ausführung nicht finden, zögern Sie nicht, uns dennoch zu kontaktieren. Sie erhalten individuelle Sonderkonstruktionen, abgestimmt auf Ihre Anforderungen. Hierzu benötigen wir lediglich eine Zeichnung oder ein Muster von Ihnen. Anschließend prüfen wir die Fertigungs- und Liefermöglichkeiten und erstellen Ihnen ein entsprechendes Angebot. Sollten Ihnen weder Muster noch Zeichnung vorliegen, erstellen unsere Produktdesigner eine passende Lösung. Wir sind in der Lage, vielfältige Typen in großer und kleiner Stückzahl mit geringem Aufwand herzustellen.
Wir stellen als Spezialist für Verschlusstechnik ein breites Produktsortiment an hochqualitativen Scharnieren bereit. Neben Federscharnieren führen wir Messing-, Profilstahl-, Kunststoffscharniere und viele weitere Produkte. Nehmen Sie bei Fragen gerne Kontakt mit uns auf.
