Camloc Spannverschlüsse

PDF-Download

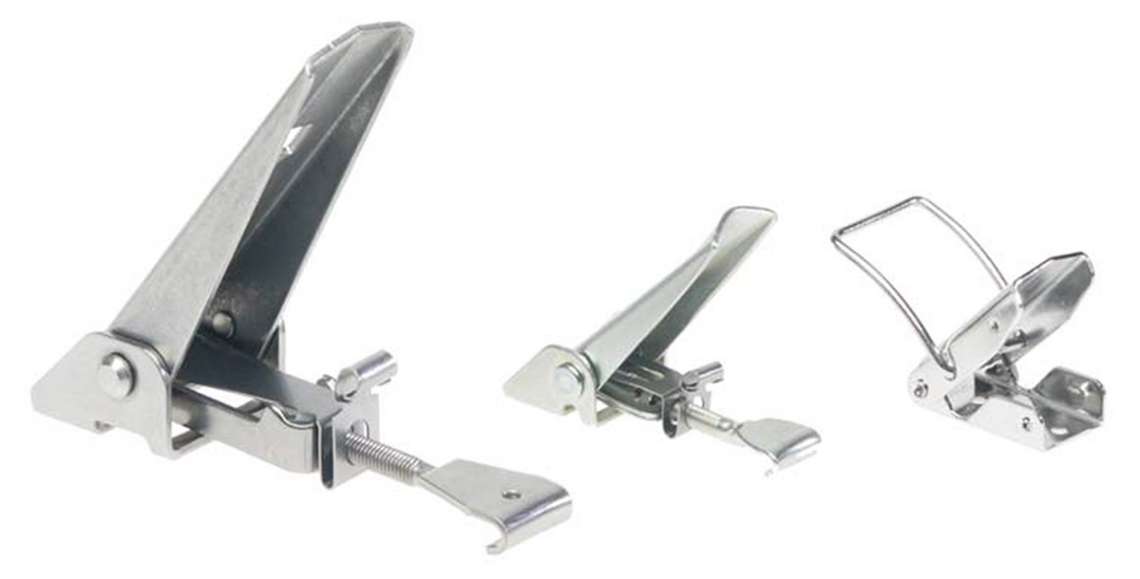

Camloc-Spannverschlüsse

Verschlussprinzip:

  • Spannverschlüsse sind ein sicheres Verschlusssystem für industrielle Anwendungen. Sie können hohe Zugbelastungen aufnehmen, jedoch keine Querkräfte.
  • Über Hebelwirkung werden die mit dem Spannverschluss und dem Gegenhaken verbundenen Platten gegeneinander gezogen. Wenn nötig, ist ein Anschlag vorzusehen.
  • Die zu verbindenden Platten müssen so angeordnet sein, dass der Achsstift des Spannverschlusses im geschlossenen Zustand den Totpunkt des Hebelsystems überschritten hat.
  • Zum Öffnen wird die Sicherung betätigt und das Griffteil angehoben. Beim Schließen rastet die Sicherung selbstständig ein.
  • Die meisten Spannverschlüsse sind über einen Gewindehaken einstellbar. Bei nicht einstellbaren Serien dient ein Federelement als Toleranzausgleich.



Zusätzliche Camloc Produkte:


Weitere Details finden Sie hier in der PDF Datei:
