Rastscharniere halten ohne zusätzliche Hilfsmittel Türen oder auch Klappen offen und eignen sich mit einem Öffnungswinkel von 180° hervorragend für vielerlei Einsatzbereiche. Eine zusätzliche Installation von Komponenten zur Aufrechterhaltung der Positionierung ist nicht erforderlich, sodass hier eine ganz klare Kostenersparnis gegeben ist. Natürlich gilt auch in puncto Rastscharniere unser Serviceversprechen: All unsere Scharniere lassen sich nach Ihren Anforderungen modifizieren!

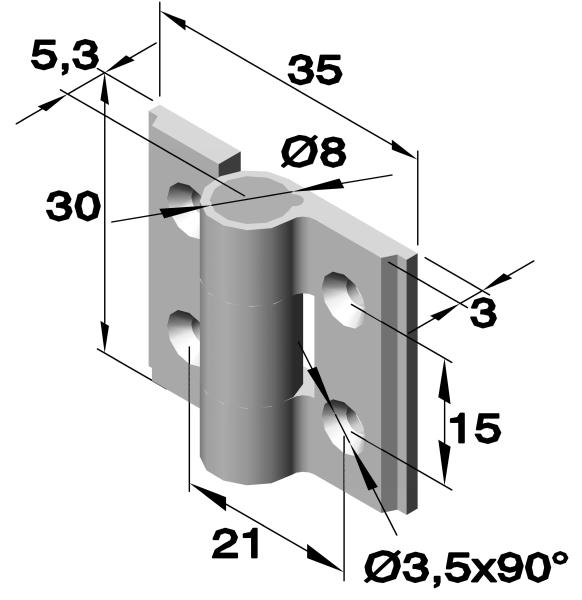

Serie 6871
gelocht und gesenkt
Raststellung alle 30° von 0° bis 270°. Rastmoment ist nicht einstellbar.
Art.-Nr. | Maße | Material |
---|---|---|
6871.06.71 | 30 x 35 x 3 mm | Alu 6060 T5 eloxiert |
6871.06.77 | 30 x 35 x 3 mm | Alu 6060 T5 eloxiert schwarz |

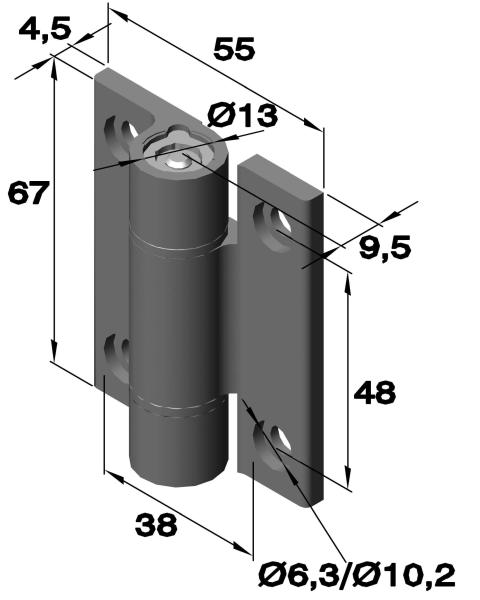

Serie 6874
gelocht und gesenkt
Mit konstantem Drehmoment.
Raststellungen alle 30° von 0° bis 270°. Mit 4 verschiedenen Rastmomenten erhältlich.
Art.-Nr. | Maße | Material |
---|---|---|
6874.01.77 | 67 x 55 x 4,5 mm | Alu 6060 T5 eloxiert schwarz |
6874.02.77 | 67 x 55 x 4,5 mm | Alu 6060 T5 eloxiert schwarz |
6874.03.77 | 67 x 55 x 4,5 mm | Alu 6060 T5 eloxiert schwarz |
6874.04.77 | 67 x 55 x 4,5 mm | Alu 6060 T5 eloxiert schwarz |

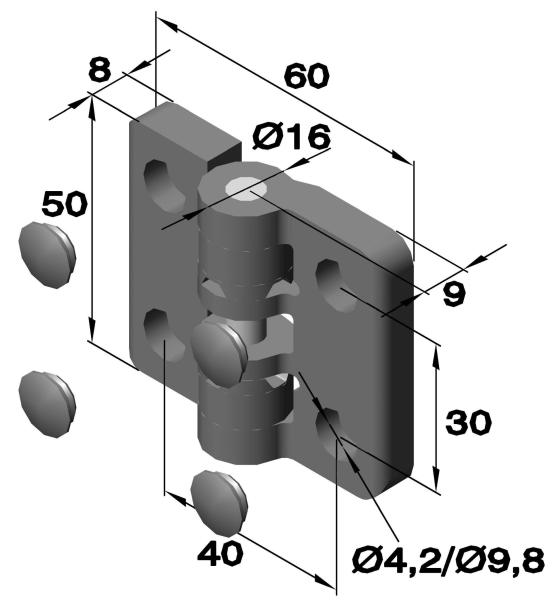

Serie 6875
mit Edelstahlstift (1.4305), gelocht und gesenkt
Raststellungen alle 90°. Maximal Gewicht der Tür: 1,2 kg für 2 Scharniere.
Art.-Nr. | Maße | Material |
---|---|---|
6875.01.80 | 50 x 60 x 8 mm | Polyacetal Elfenbein |
6875.02.80 | 50 x 60 x 8 mm | Polyacetal schwarz |

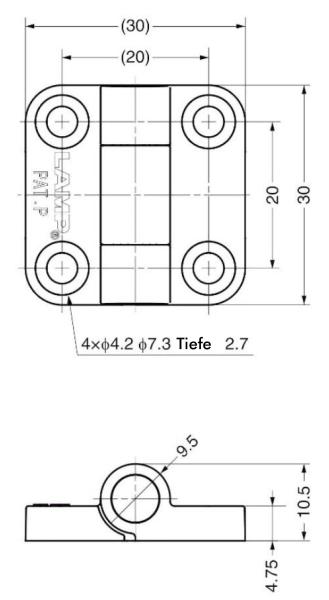

Serie 150.HG-MPS2
gelocht
Raststellungen: -10°, 120° und 170°. Kann horizontal oder vertikal verwendet werden.
Zusätzlicher Stopper wird bei 0° (voll geschlossen) und bei 170° (voll geöffnet) empfohlen.
Art.-Nr. | Maße | Material |
---|---|---|
150.HG-MPS2-WT.81 | 30 x 30 x 4,75 mm | PBT weiß |
150.HG-MPS2-BL.87 | 30 x 30 x 4,75 mm | PBT schwarz |

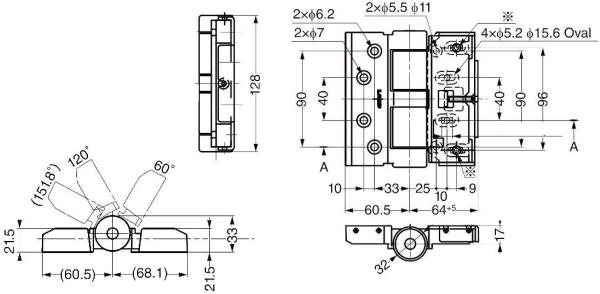

Serie 150.HG-FH128
gelocht und gesenkt
Raststellungen: bei 60° und 120°.
Die Tiefen- und Horizontaleinstellung kann auch nach der Installation vorgenommen werden. Fluorharzscheibe am Rotationsteil sorgt für einen reibungslosen Betrieb.
Art.-Nr. | Maße | Material |
---|---|---|
150.HG-FH128.51 | 128 x 124,5 x 17 mm | Zamak vernickelt |

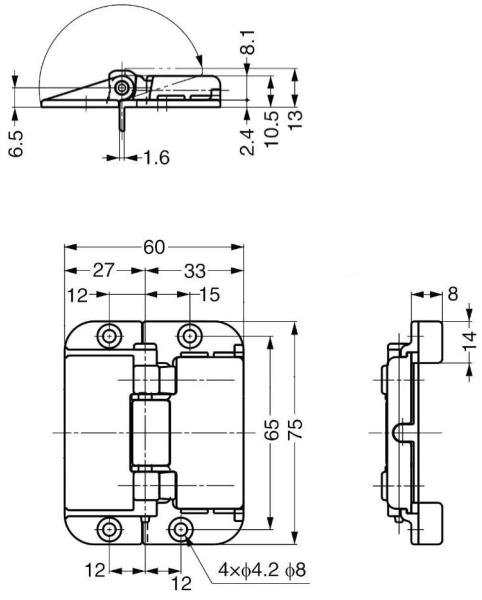

Serie 150.CH-75
gelocht und gesenkt
Raststellungen: 0°, 90° und 180°.
Nocken und Schieberiegel rasten ein. Funktion in geöffneten und geschlossenen Positionen.
Art.-Nr. | Maße | Material |
---|---|---|
150.CH-75-NI.51 | 75 x 60 x 13 mm | Zamak vernickelt |
150.CH-75-GB.55 | 75 x 60 x 13 mm | Zamak verbronzt |
Wählen Sie aus einer sehr großen Auswahl von Rastscharniere in verschiedensten Dimensionen, Schenkelbreiten und -Formen, Gewerbeteilungen, Stiftdurchmessern, gebohrt und ungebohrt, Lochungen und Oberflächenveredelungen.
Sollte das gewünschte Bauteil in der Ausführung nicht abgebildet sein, fragen Sie trotzdem an. Wir haben die Möglichkeit mit geringem Aufwand eine Vielzahl verschiedener Typen auch in kleinen Mengen zu produzieren.
