Spannverschlüsse mit Drahtbügel:

Art.-Nr.MaßeMaterialMenge
1001.00/566 x 27 mmStahl unbehandelt

1001.01/566 x 27 mmStahl vernickelt







Wählen Sie Ihren Auszüge aus einer sehr großen Auswahl von verschiedenen Materialien und Oberflächenveredelungen.

Sollte das gewünschte Bauteil in der Ausführung nicht abgebildet sein, fragen Sie trotzdem an.


Zu unserem Angebot gehören verschiedene Auszüge:

  • aus Edelstahl
  • aus Stahl verzinkt
  • aus Aluminium
  • mit verschiedenen Oberflächenbehandlungen (auf Anfrage)

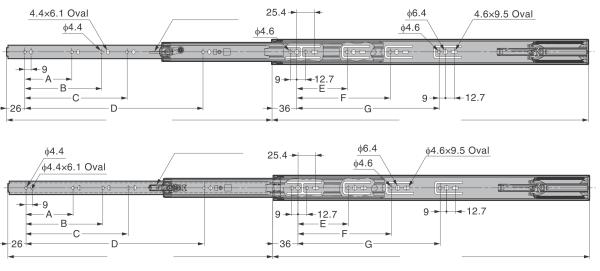

Serie 150.3670
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.3670-250.04Schlittenlänge: 250 mm; Verfahrlänge: 200 mmStahl verzinkt
150.3670-300.04Schlittenlänge: 300 mm; Verfahrlänge: 300 mmStahl verzinkt
150.3670-350.04Schlittenlänge: 350 mm; Verfahrlänge: 350 mmStahl verzinkt
150.3670-400.04Schlittenlänge: 400 mm; Verfahrlänge: 400 mmStahl verzinkt
150.3670-450.04Schlittenlänge: 450 mm; Verfahrlänge: 450 mmStahl verzinkt
150.3670-500.04Schlittenlänge: 500 mm; Verfahrlänge: 500 mmStahl verzinkt
150.3670-550.04Schlittenlänge: 550 mm; Verfahrlänge: 550 mmStahl verzinkt
150.3670-600.04Schlittenlänge: 600 mm; Verfahrlänge: 600 mmStahl verzinkt

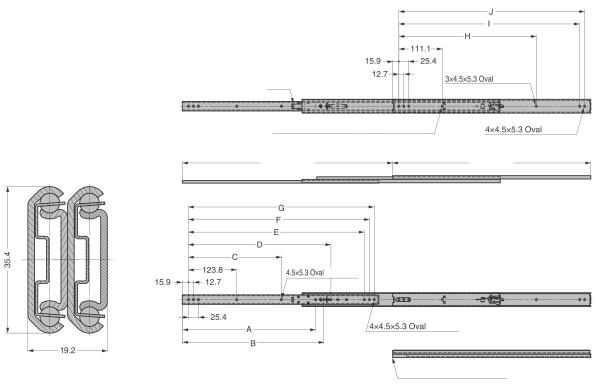

Serie 150.ESR4670
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.ESR4670-12-300.30Schlittenlänge: 300 mm; Verfahrlänge: 265 mmEdelstahl
150.ESR4670-14-350.30Schlittenlänge: 350 mm; Verfahrlänge: 340 mmEdelstahl
150.ESR4670-16-400.30Schlittenlänge: 400 mm; Verfahrlänge: 400 mmEdelstahl
150.ESR4670-18-450.30Schlittenlänge: 450 mm; Verfahrlänge: 450 mmEdelstahl
150.ESR4670-20-500.30Schlittenlänge: 500 mm; Verfahrlänge: 500 mmEdelstahl
150.ESR4670-22-550.30Schlittenlänge: 550 mm; Verfahrlänge: 550 mmEdelstahl
150.ESR4670-24-600.30Schlittenlänge: 600 mm; Verfahrlänge: 600 mmEdelstahl
150.ESR4670-26-650.30Schlittenlänge: 650 mm; Verfahrlänge: 650 mmEdelstahl
150.ESR4670-28-700.30Schlittenlänge: 700 mm; Verfahrlänge: 700 mmEdelstahl


Serie 150.4670
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.4670-250.04Schlittenlänge: 250 mm; Verfahrlänge: 175 mmStahl verzinkt
150.4670-300.04Schlittenlänge: 300 mm; Verfahrlänge: 275 mmStahl verzinkt
150.4670-350.04Schlittenlänge: 350 mm; Verfahrlänge: 353 mmStahl verzinkt
150.4670-400.04Schlittenlänge: 400 mm; Verfahrlänge: 404 mmStahl verzinkt
150.4670-450.04Schlittenlänge: 450 mm; Verfahrlänge: 455 mmStahl verzinkt
150.4670-500.04Schlittenlänge: 500 mm; Verfahrlänge: 505 mmStahl verzinkt
150.4670-550.04Schlittenlänge: 550 mm; Verfahrlänge: 556 mmStahl verzinkt
150.4670-600.04Schlittenlänge: 600 mm; Verfahrlänge: 606 mmStahl verzinkt
150.4670-650.04Schlittenlänge: 650 mm; Verfahrlänge: 653 mmStahl verzinkt
150.4670-700.04Schlittenlänge: 700 mm; Verfahrlänge: 704 mmStahl verzinkt
150.4670-250BL.07Schlittenlänge: 250 mm; Verfahrlänge: 175 mmStahl schwarz chromatiert
150.4670-300BL.07Schlittenlänge: 300 mm; Verfahrlänge: 275 mmStahl schwarz chromatiert
150.4670-350BL.07Schlittenlänge: 350 mm; Verfahrlänge: 353 mmStahl schwarz chromatiert
150.4670-400BL.07Schlittenlänge: 400 mm; Verfahrlänge: 404 mmStahl schwarz chromatiert
150.4670-450BL.07Schlittenlänge: 450 mm; Verfahrlänge: 455 mmStahl schwarz chromatiert
150.4670-500BL.07Schlittenlänge: 500 mm; Verfahrlänge: 505 mmStahl schwarz chromatiert
150.4670-550BL.07Schlittenlänge: 550 mm; Verfahrlänge: 556 mmStahl schwarz chromatiert
150.4670-600BL.07Schlittenlänge: 600 mm; Verfahrlänge: 606 mmStahl schwarz chromatiert
150.4670-650BL.07Schlittenlänge: 650 mm; Verfahrlänge: 653 mmStahl schwarz chromatiert
150.4670-700BL.07Schlittenlänge: 700 mm; Verfahrlänge: 704 mmStahl schwarz chromatiert


Serie 150.L52145
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.L52145-410.04Schlittenlänge: 410 mm; Verfahrlänge: 360 mmStahl verzinkt
150.L52145-460.04Schlittenlänge: 460 mm; Verfahrlänge: 403 mmStahl verzinkt
150.L52145-510.04Schlittenlänge: 510 mm; Verfahrlänge: 453 mmStahl verzinkt
150.L52145-560.04Schlittenlänge: 560 mm; Verfahrlänge: 502 mmStahl verzinkt
150.L52145-610.04Schlittenlänge: 610 mm; Verfahrlänge: 552 mmStahl verzinkt
150.L52145-660.04Schlittenlänge: 660 mm; Verfahrlänge: 604 mmStahl verzinkt
150.L52145-710.04Schlittenlänge: 710 mm; Verfahrlänge: 651 mmStahl verzinkt


Serie 150.3660
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.3660-250.04Schlittenlänge: 250 mm; Verfahrlänge: 250 mmStahl verzinkt
150.3660-300.04Schlittenlänge: 300 mm; Verfahrlänge: 300 mmStahl verzinkt
150.3660-350.04Schlittenlänge: 350 mm; Verfahrlänge: 350 mmStahl verzinkt
150.3660-400.04Schlittenlänge: 400 mm; Verfahrlänge: 400 mmStahl verzinkt
150.3660-450.04Schlittenlänge: 450 mm; Verfahrlänge: 450 mmStahl verzinkt
150.3660-500.04Schlittenlänge: 500 mm; Verfahrlänge: 500 mmStahl verzinkt
150.3660-550.04Schlittenlänge: 550 mm; Verfahrlänge: 550 mmStahl verzinkt
150.3660-600.04Schlittenlänge: 600 mm; Verfahrlänge: 600 mmStahl verzinkt


Serie 150.4638
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.4638-14-350.04Schlittenlänge: 350 mm; Verfahrlänge: 356 mmStahl verzinkt
150.4638-16-400.04Schlittenlänge: 400 mm; Verfahrlänge: 406 mmStahl verzinkt
150.4638-18-450.04Schlittenlänge: 450 mm; Verfahrlänge: 457 mmStahl verzinkt
150.4638-20-500.04Schlittenlänge: 500 mm; Verfahrlänge: 508 mmStahl verzinkt
150.4638-22-550.04Schlittenlänge: 550 mm; Verfahrlänge: 559 mmStahl verzinkt
150.4638-24-600.04Schlittenlänge: 600 mm; Verfahrlänge: 610 mmStahl verzinkt
150.4638-26-650.04Schlittenlänge: 650 mm; Verfahrlänge: 660 mmStahl verzinkt
150.4638-28-700.04Schlittenlänge: 700 mm; Verfahrlänge: 711 mmStahl verzinkt


Serie 150.4660
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.4660-250.04Schlittenlänge: 250 mm; Verfahrlänge: 200 mmStahl verzinkt
150.4660-300.04Schlittenlänge: 300 mm; Verfahrlänge: 296 mmStahl verzinkt
150.4660-350.04Schlittenlänge: 350 mm; Verfahrlänge: 348 mmStahl verzinkt
150.4660-400.04Schlittenlänge: 400 mm; Verfahrlänge: 406 mmStahl verzinkt
150.4660-450.04Schlittenlänge: 450 mm; Verfahrlänge: 458 mmStahl verzinkt
150.4660-500.04Schlittenlänge: 500 mm; Verfahrlänge: 509 mmStahl verzinkt
150.4660-550.04Schlittenlänge: 550 mm; Verfahrlänge: 560 mmStahl verzinkt
150.4660-600.04Schlittenlänge: 600 mm; Verfahrlänge: 611 mmStahl verzinkt
150.4660-650.04Schlittenlänge: 650 mm; Verfahrlänge: 661 mmStahl verzinkt
150.4660-700.04Schlittenlänge: 700 mm; Verfahrlänge: 712 mmStahl verzinkt


Serie 150.AR3
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.AR3-16-80.70Schlittenlänge: 80 mm; Verfahrlänge: 77 mmAluminium eloxiert
150.AR3-16-100.70Schlittenlänge: 100 mm; Verfahrlänge: 117 mmAluminium eloxiert
150.AR3-16-150.70Schlittenlänge: 150 mm; Verfahrlänge: 151 mmAluminium eloxiert
150.AR3-100.70Schlittenlänge: 100 mm; Verfahrlänge: 100 mmAluminium
150.AR3-200.70Schlittenlänge: 200 mm; Verfahrlänge: 223 mmAluminium
150.AR3-300.70Schlittenlänge: 300 mm; Verfahrlänge: 345 mmAluminium
150.AR3-400.70Schlittenlänge: 400 mm; Verfahrlänge: 460 mmAluminium
150.AR3-500.70Schlittenlänge: 500 mm; Verfahrlänge: 576 mmAluminium


Serie 150.ARW2
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.ARW2-16-70.70Schlittenlänge: 70 mm; Verfahrlänge: 32 mmAluminium eloxiert
150.ARW2-16-100.70Schlittenlänge: 100 mm; Verfahrlänge: 40 mmAluminium eloxiert
150.ARW2-16-150.70Schlittenlänge: 150 mm; Verfahrlänge: 79 mmAluminium eloxiert

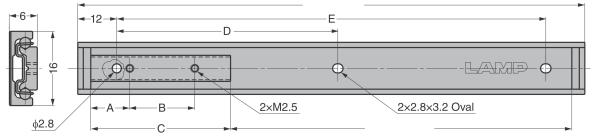

Serie 150.ARL2
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.ARL2-16-70.70Schlittenlänge: 70 mm; Verfahrlänge: 30 mmAluminium eloxiert
150.ARL2-16-100.70Schlittenlänge: 100 mm; Verfahrlänge: 52 mmAluminium eloxiert
150.ARL2-16-150.70Schlittenlänge: 150 mm; Verfahrlänge: 96 mmAluminium eloxiert

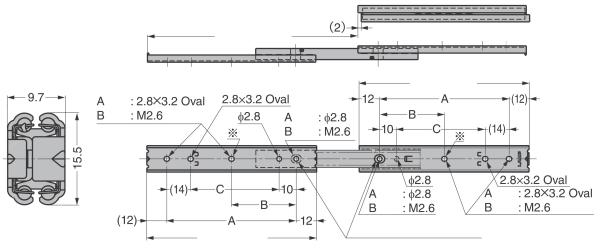

Serie 150.SCR3
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.SCR3-15-80A.30Schlittenlänge: 80 mm; Verfahrlänge: 97 mmEdelstahl
150.SCR3-15-100A.30Schlittenlänge: 100 mm; Verfahrlänge: 125 mmEdelstahl
150.SCR3-15-150A.30Schlittenlänge: 150 mm; Verfahrlänge: 177 mmEdelstahl
150.SCR3-15-80B.30Schlittenlänge: 80 mm; Verfahrlänge: 97 mmEdelstahl
150.SCR3-15-100B.30Schlittenlänge: 100 mm; Verfahrlänge: 125 mmEdelstahl
150.SCR3-15-150B.30Schlittenlänge: 150 mm; Verfahrlänge: 177 mmEdelstahl

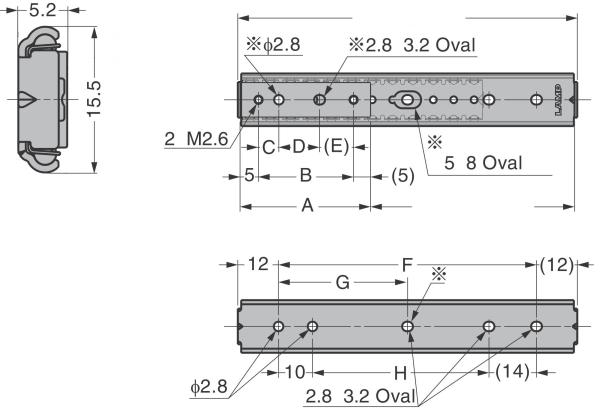

Serie 150.SCRL2
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.SCRL2-15-80A.30Schlittenlänge: 80 mm; Verfahrlänge: 49 mmEdelstahl
150.SCRL2-15-100A.30Schlittenlänge: 100 mm; Verfahrlänge: 59 mmEdelstahl
150.SCRL2-15-150A.30Schlittenlänge: 150 mm; Verfahrlänge: 109 mmEdelstahl
150.SCRL2-15-200A.30Schlittenlänge: 200 mm; Verfahrlänge: 149 mmEdelstahl

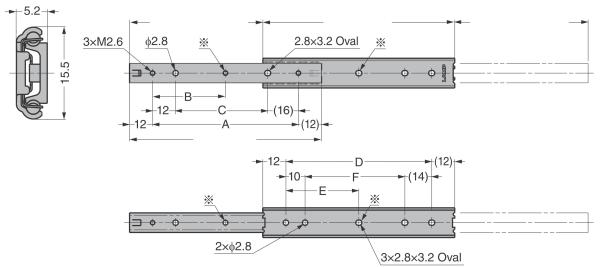

Serie 150.SCRW2
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.SCRW2-15-80A.30Schlittenlänge: 80 mm; Verfahrlänge: 48,5 mmEdelstahl
150.SCRW2-15-100A.30Schlittenlänge: 100 mm; Verfahrlänge: 68,5 mmEdelstahl
150.SCRW2-15-150A.30Schlittenlänge: 150 mm; Verfahrlänge: 94,5 mmEdelstahl

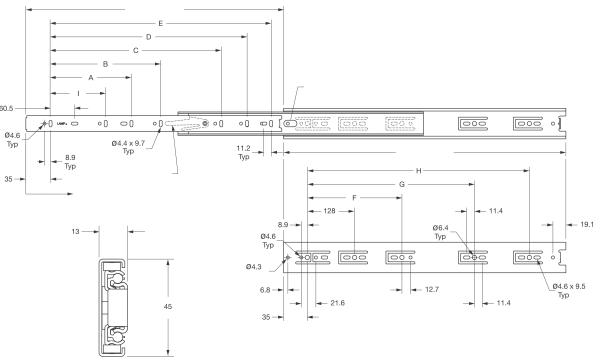

Serie 150.ESR
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.ESR-4513-10-250.30Schlittenlänge: 250 mm; Verfahrlänge: 243 mmEdelstahl
150.ESR-4513-12-300.30Schlittenlänge: 300 mm; Verfahrlänge: 305 mmEdelstahl
150.ESR-4513-14-350.30Schlittenlänge: 350 mm; Verfahrlänge: 355 mmEdelstahl
150.ESR-4513-16-400.30Schlittenlänge: 400 mm; Verfahrlänge: 406 mmEdelstahl
150.ESR-4513-18-450.30Schlittenlänge: 450 mm; Verfahrlänge: 457 mmEdelstahl
150.ESR-4513-20-500.30Schlittenlänge: 500 mm; Verfahrlänge: 508 mmEdelstahl
150.ESR-4513-22-550.30Schlittenlänge: 550 mm; Verfahrlänge: 559 mmEdelstahl
150.ESR-4513-24-600.30Schlittenlänge: 600 mm; Verfahrlänge: 610 mmEdelstahl
150.ESR-4513-26-650.30Schlittenlänge: 650 mm; Verfahrlänge: 660 mmEdelstahl
150.ESR-4513-28-700.30Schlittenlänge: 700 mm; Verfahrlänge: 711 mmEdelstahl

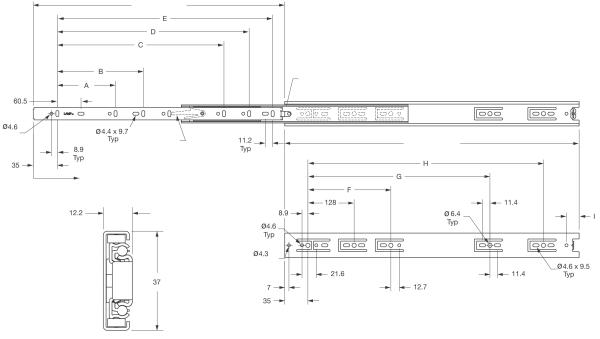

Serie 150.ESR
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.ESR-3813-8-200.30Schlittenlänge: 200 mm; Verfahrlänge: 200 mmEdelstahl
150.ESR-3813-10-250.30Schlittenlänge: 250 mm; Verfahrlänge: 243 mmEdelstahl
150.ESR-3813-12-300.30Schlittenlänge: 300 mm; Verfahrlänge: 305 mmEdelstahl
150.ESR-3813-14-350.30Schlittenlänge: 350 mm; Verfahrlänge: 355 mmEdelstahl
150.ESR-3813-16-400.30Schlittenlänge: 400 mm; Verfahrlänge: 406 mmEdelstahl
150.ESR-3813-18-450.30Schlittenlänge: 450 mm; Verfahrlänge: 457 mmEdelstahl
150.ESR-3813-20-500.30Schlittenlänge: 500 mm; Verfahrlänge: 508 mmEdelstahl
150.ESR-3813-22-550.30Schlittenlänge: 550 mm; Verfahrlänge: 559 mmEdelstahl
150.ESR-3813-24-300.30Schlittenlänge: 600 mm; Verfahrlänge: 610 mmEdelstahl

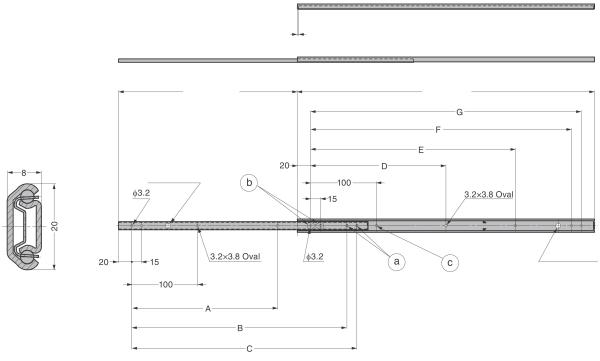

Serie 150.ESR
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.ESR-2021-200.30Schlittenlänge: 200 mm; Verfahrlänge: 134 mmEdelstahl
150.ESR-2021-250.30Schlittenlänge: 250 mm; Verfahrlänge: 184 mmEdelstahl
150.ESR-2021-300.30Schlittenlänge: 300 mm; Verfahrlänge: 224 mmEdelstahl
150.ESR-2021-350.30Schlittenlänge: 350 mm; Verfahrlänge: 244 mmEdelstahl
150.ESR-2021-400.30Schlittenlänge: 400 mm; Verfahrlänge: 294 mmEdelstahl
150.ESR-2021-450.30Schlittenlänge: 450 mm; Verfahrlänge: 334 mmEdelstahl
150.ESR-2021-500.30Schlittenlänge: 500 mm; Verfahrlänge: 384 mmEdelstahl

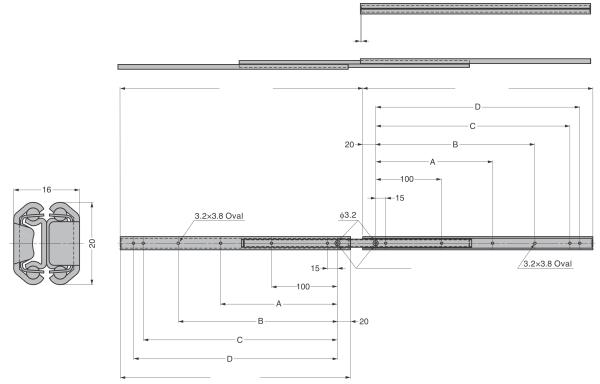

Serie 150.ESR
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.ESR-2031-200.30Schlittenlänge: 200 mm; Verfahrlänge: 229 mmEdelstahl
150.ESR-2031-250.30Schlittenlänge: 250 mm; Verfahrlänge: 269 mmEdelstahl
150.ESR-2031-300.30Schlittenlänge: 300 mm; Verfahrlänge: 329 mmEdelstahl
150.ESR-2031-350.30Schlittenlänge: 350 mm; Verfahrlänge: 369 mmEdelstahl
150.ESR-2031-400.30Schlittenlänge: 400 mm; Verfahrlänge: 429 mmEdelstahl
150.ESR-2031-450.30Schlittenlänge: 450 mm; Verfahrlänge: 469 mmEdelstahl
150.ESR-2031-500.30Schlittenlänge: 500 mm; Verfahrlänge: 529 mmEdelstahl

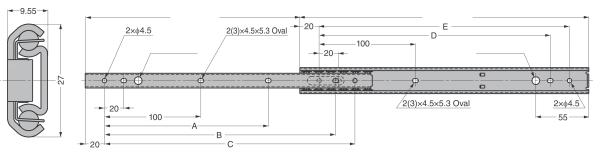

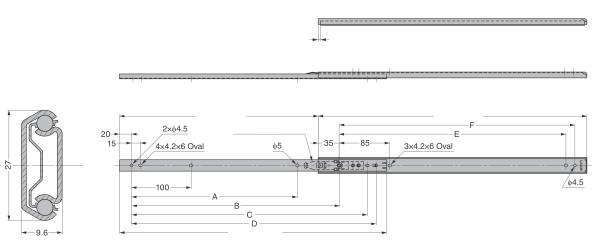

Serie 150.SNS27S
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.SNS27S-20-200.30Schlittenlänge: 200 mm; Verfahrlänge: 135 mmEdelstahl
150.SNS27S-25-250.30Schlittenlänge: 250 mm; Verfahrlänge: 185 mmEdelstahl
150.SNS27S-30-300.30Schlittenlänge: 300 mm; Verfahrlänge: 222 mmEdelstahl
150.SNS27S-35-350.30Schlittenlänge: 350 mm; Verfahrlänge: 260 mmEdelstahl
150.SNS27S-40-400.30Schlittenlänge: 400 mm; Verfahrlänge: 297 mmEdelstahl
150.SNS27S-45-450.30Schlittenlänge: 450 mm; Verfahrlänge: 334 mmEdelstahl
150.SNS27S-50-500.30Schlittenlänge: 500 mm; Verfahrlänge: 371 mmEdelstahl

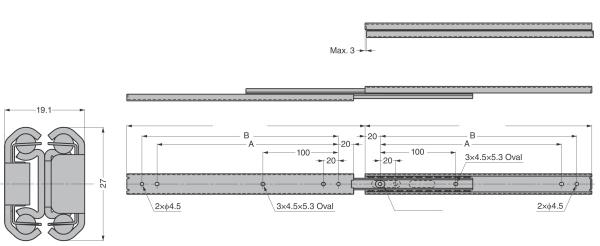

Serie 150.SNS27D
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.SNS27D-20-200.30Schlittenlänge: 200 mm; Verfahrlänge: 216,8 mmEdelstahl
150.SNS27D-25-250.30Schlittenlänge: 250mm; Verfahrlänge: 266 mmEdelstahl
150.SNS27D-30-300.30Schlittenlänge: 300 mm; Verfahrlänge: 315,2 mmEdelstahl
150.SNS27D-35-350.30Schlittenlänge: 350 mm; Verfahrlänge: 364,4 mmEdelstahl
150.SNS27D-40-400.30Schlittenlänge: 400 mm; Verfahrlänge: 413,6 mmEdelstahl
150.SNS27D-45-450.30Schlittenlänge: 450 mm; Verfahrlänge: 462,8 mmEdelstahl
150.SNS27D-50-500.30Schlittenlänge: 500 mm; Verfahrlänge: 512 mmEdelstahl

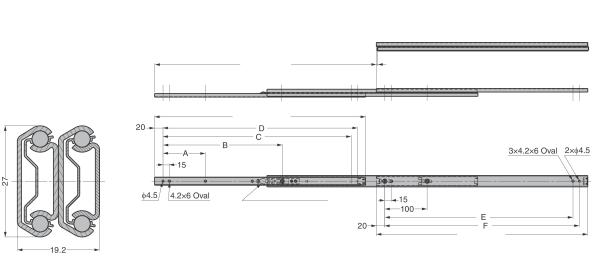

Serie 150.272SL
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.272SL-300.30Schlittenlänge: 300 mm; Verfahrlänge: 220 mmEdelstahl
150.272SL-350.30Schlittenlänge: 350 mm; Verfahrlänge: 261 mmEdelstahl
150.272SL-400.30Schlittenlänge: 400 mm; Verfahrlänge: 301 mmEdelstahl
150.272SL-450.30Schlittenlänge: 450 mm; Verfahrlänge: 333 mmEdelstahl
150.272SL-500.30Schlittenlänge: 500 mm; Verfahrlänge: 373 mmEdelstahl


Serie 150.273SL
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.273SL-200.30Schlittenlänge: 200 mm; Verfahrlänge: 221 mmEdelstahl
150.273SL-250.30Schlittenlänge: 250 mm; Verfahrlänge: 280 mmEdelstahl
150.273SL-300.30Schlittenlänge: 300 mm; Verfahrlänge: 327 mmEdelstahl
150.273SL-350.30Schlittenlänge: 350 mm; Verfahrlänge: 376 mmEdelstahl
150.273SL-400.30Schlittenlänge: 400 mm; Verfahrlänge: 426 mmEdelstahl
150.273SL-450.30Schlittenlänge: 450 mm; Verfahrlänge: 478 mmEdelstahl
150.273SL-500.30Schlittenlänge: 500 mm; Verfahrlänge: 524 mmEdelstahl


Serie 150.SNS35S
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.SNS35S-30.30Schlittenlänge: 304,8 mm; Verfahrlänge: 228,6 mmEdelstahl
150.SNS35S-35.30Schlittenlänge: 355,6 mm; Verfahrlänge: 279,4 mmEdelstahl
150.SNS35S-40.30Schlittenlänge: 406,4 mm; Verfahrlänge: 304,8 mmEdelstahl
150.SNS35S-45.30Schlittenlänge: 457,4 mm; Verfahrlänge: 330,2 mmEdelstahl
150.SNS35S-50.30Schlittenlänge: 508 mm; Verfahrlänge: 381 mmEdelstahl
150.SNS35S-55.30Schlittenlänge: 558,8 mm; Verfahrlänge: 406,4 mmEdelstahl
150.SNS35S-60.30Schlittenlänge: 609,6 mm; Verfahrlänge: 431,8 mmEdelstahl
150.SNS35S-65.30Schlittenlänge: 660,4 mm; Verfahrlänge: 482,6 mmEdelstahl
150.SNS35S-70.30Schlittenlänge: 711,2 mm; Verfahrlänge: 508 mmEdelstahl

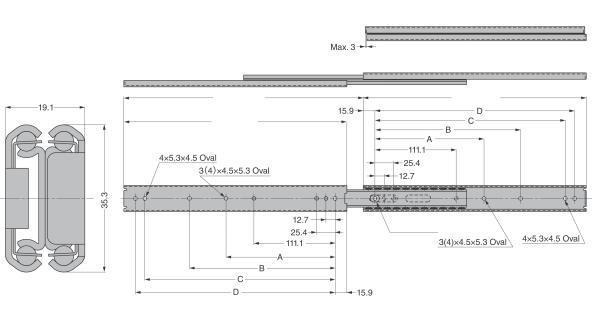

Serie 150.SNS35D
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.SNS35D-30.30Schlittenlänge: 304,8 mm; Verfahrlänge: 327,2 mmEdelstahl
150.SNS35D-35.30Schlittenlänge: 355,6 mm; Verfahrlänge: 377,9 mmEdelstahl
150.SNS35D-40.30Schlittenlänge: 406,4 mm; Verfahrlänge: 428,7 mmEdelstahl
150.SNS35D-45.30Schlittenlänge: 457,2 mm; Verfahrlänge: 479,5 mmEdelstahl
150.SNS35D-50.30Schlittenlänge: 508 mm; Verfahrlänge: 530,3 mmEdelstahl
150.SNS35D-55.30Schlittenlänge: 558,8 mm; Verfahrlänge: 580,3 mmEdelstahl
150.SNS35D-60.30Schlittenlänge: 609,6 mm; Verfahrlänge: 631,9 mmEdelstahl
150.SNS35D-65.30Schlittenlänge: 660,4 mm; Verfahrlänge: 682,7 mmEdelstahl
150.SNS35D-70.30Schlittenlänge: 711,2 mm; Verfahrlänge: 733,5 mmEdelstahl

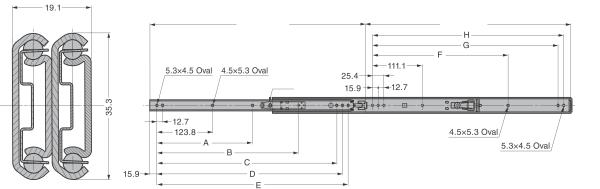

Serie 150.SNS35W
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.SNS35W-30.30Schlittenlänge: 304,8 mm; Verfahrlänge: 327,2 mmEdelstahl
150.SNS35W-35.30Schlittenlänge: 355,6 mm; Verfahrlänge: 377,9 mmEdelstahl
150.SNS35W-40.30Schlittenlänge: 406,4 mm; Verfahrlänge: 428,7 mmEdelstahl
150.SNS35W-45.30Schlittenlänge: 457,2 mm; Verfahrlänge: 479,5 mmEdelstahl
150.SNS35W-50.30Schlittenlänge: 508 mm; Verfahrlänge: 530,3 mmEdelstahl
150.SNS35W-55.30Schlittenlänge: 558,8 mm; Verfahrlänge: 581,3 mmEdelstahl
150.SNS35W-60.30Schlittenlänge: 609,6 mm; Verfahrlänge: 631,9 mmEdelstahl
150.SNS35W-65.30Schlittenlänge: 660,4 mm; Verfahrlänge: 682,7 mmEdelstahl
150.SNS35W-70.30Schlittenlänge: 711,2 mm; Verfahrlänge: 733,5 mmEdelstahl

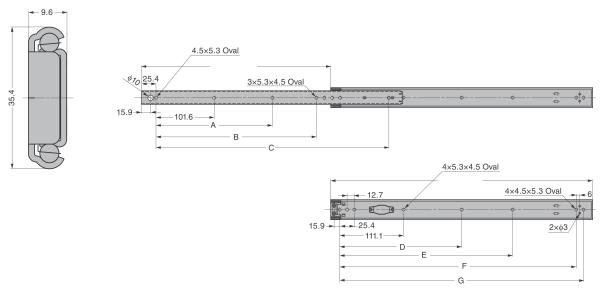

Serie 150.ESR1
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.ESR1-12.30Schlittenlänge: 304,8 mm; Verfahrlänge: 228,6 mmEdelstahl
150.ESR1-14.30Schlittenlänge: 355,6 mm; Verfahrlänge: 279,4 mmEdelstahl
150.ESR1-16.30Schlittenlänge: 406,4 mm; Verfahrlänge: 304,8 mmEdelstahl
150.ESR1-18.30Schlittenlänge: 457,2 mm; Verfahrlänge: 330,2 mmEdelstahl
150.ESR1-20.30Schlittenlänge: 508 mm; Verfahrlänge: 381 mmEdelstahl
150.ESR1-22.30Schlittenlänge: 558,8 mm; Verfahrlänge: 406,4 mmEdelstahl
150.ESR1-24.30Schlittenlänge: 609,6 mm; Verfahrlänge: 432,8 mmEdelstahl
150.ESR1-26.30Schlittenlänge: 660,4 mm; Verfahrlänge: 482,6 mmEdelstahl
150.ESR1-28.30Schlittenlänge: 711,2 mm; Verfahrlänge: 508 mmEdelstahl


Serie 150.ESR13
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.ESR13-12.30Schlittenlänge: 304,8 mm; Verfahrlänge: 228,6 mmEdelstahl
150.ESR13-14.30Schlittenlänge: 355,6 mm; Verfahrlänge: 279,4 mmEdelstahl
150.ESR13-16.30Schlittenlänge: 406,4 mm; Verfahrlänge: 304,8 mmEdelstahl
150.ESR13-18.30Schlittenlänge: 457,2 mm; Verfahrlänge: 330,2 mmEdelstahl
150.ESR13-20.30Schlittenlänge: 508 mm; Verfahrlänge: 381 mmEdelstahl
150.ESR13-22.30Schlittenlänge: 558,8 mm; Verfahrlänge: 406,4 mmEdelstahl
150.ESR13-24.30Schlittenlänge: 609,6 mm; Verfahrlänge: 431,8 mmEdelstahl
150.ESR13-26.30Schlittenlänge: 660,4 mm; Verfahrlänge: 482,6 mmEdelstahl
150.ESR13-28.30Schlittenlänge: 711,2 mm; Verfahrlänge: 508 mmEdelstahl

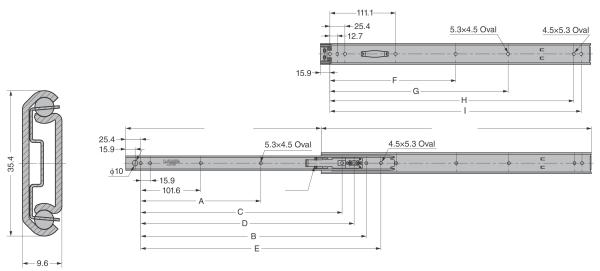

Serie 150.ESR8
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.ESR8-12.30Schlittenlänge: 304,8 mm; Verfahrlänge: 228,6 mmEdelstahl
150.ESR8-14.30Schlittenlänge: 355,6 mm; Verfahrlänge: 279,4 mmEdelstahl
150.ESR8-16.30Schlittenlänge: 406,4 mm; Verfahrlänge: 304,8 mmEdelstahl
150.ESR8-18.30Schlittenlänge: 457,2 mm; Verfahrlänge: 330,2 mmEdelstahl
150.ESR8-20.30Schlittenlänge: 508 mm; Verfahrlänge: 381 mmEdelstahl
150.ESR8-22.30Schlittenlänge: 558,8 mm; Verfahrlänge: 406,4 mmEdelstahl
150.ESR8-24.30Schlittenlänge: 609,6 mm; Verfahrlänge: 432,8 mmEdelstahl
150.ESR8-26.30Schlittenlänge: 660,4 mm; Verfahrlänge: 482,6 mmEdelstahl
150.ESR8-28.30Schlittenlänge: 711,2 mm; Verfahrlänge: 508 mmEdelstahl


Serie 150.ESR7
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.ESR7-12.30Schlittenlänge: 304,8 mm; Verfahrlänge: 336 mmEdelstahl
150.ESR7-14.30Schlittenlänge: 355,6 mm; Verfahrlänge: 386,8 mmEdelstahl
150.ESR7-16.30Schlittenlänge: 406,4 mm; Verfahrlänge: 437,6 mmEdelstahl
150.ESR7-18.30Schlittenlänge: 457,2 mm; Verfahrlänge: 488,4 mmEdelstahl
150.ESR7-20.30Schlittenlänge: 508 mm; Verfahrlänge: 539,2 mmEdelstahl
150.ESR7-22.30Schlittenlänge: 558,8 mm; Verfahrlänge: 590 mmEdelstahl
150.ESR7-24.30Schlittenlänge: 609,6 mm; Verfahrlänge: 640,8 mmEdelstahl
150.ESR7-26.30Schlittenlänge: 660,4 mm; Verfahrlänge: 691,6 mmEdelstahl
150.ESR7-28.30Schlittenlänge: 711,2 mm; Verfahrlänge: 742,4 mmEdelstahl

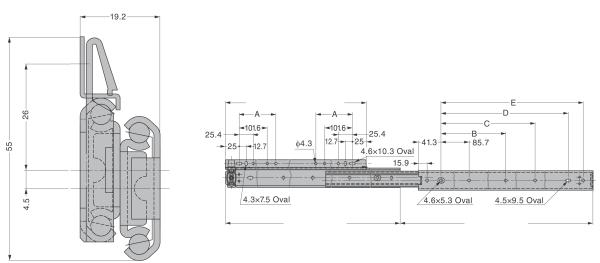

Serie 150.ESR3
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.ESR3-12.30Schlittenlänge: 304,8 mm; Verfahrlänge: 348,4 mmEdelstahl
150.ESR3-14.30Schlittenlänge: 355,6 mm; Verfahrlänge: 399,2 mmEdelstahl
150.ESR3-16.30Schlittenlänge: 406,4 mm; Verfahrlänge: 500,8 mmEdelstahl
150.ESR3-18.30Schlittenlänge: 457,2 mm; Verfahrlänge: 500,8 mmEdelstahl
150.ESR3-20.30Schlittenlänge: 508 mm; Verfahrlänge: 551,6 mmEdelstahl
150.ESR3-22.30Schlittenlänge: 558,8 mm; Verfahrlänge: 602,4 mmEdelstahl
150.ESR3-24.30Schlittenlänge: 609,6 mm; Verfahrlänge: 653,2 mmEdelstahl
150.ESR3-26.30Schlittenlänge: 660,4 mm; Verfahrlänge: 704 mmEdelstahl
150.ESR3-28.30Schlittenlänge: 711,2 mm; Verfahrlänge: 754,8 mmEdelstahl

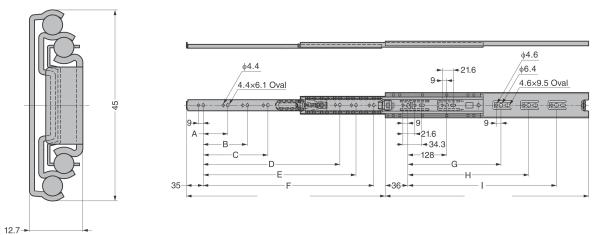

Serie 150.ESR4658
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.ESR4658-14-350.30Schlittenlänge: 350 mm; Verfahrlänge: 356 mmEdelstahl
150.ESR4658-16-400.30Schlittenlänge: 400 mm; Verfahrlänge: 406 mmEdelstahl
150.ESR4658-18-450.30Schlittenlänge: 450 mm; Verfahrlänge: 457 mmEdelstahl
150.ESR4658-20-500.30Schlittenlänge: 500 mm; Verfahrlänge: 508 mmEdelstahl
150.ESR4658-22-550.30Schlittenlänge: 550 mm; Verfahrlänge: 559 mmEdelstahl
150.ESR4658-24-600.30Schlittenlänge: 600mm; Verfahrlänge: 610 mmEdelstahl
150.ESR4658-26-650.30Schlittenlänge: 650 mm; Verfahrlänge: 660 mmEdelstahl
150.ESR4658-28-700.30Schlittenlänge: 700 mm; Verfahrlänge: 711 mmEdelstahl

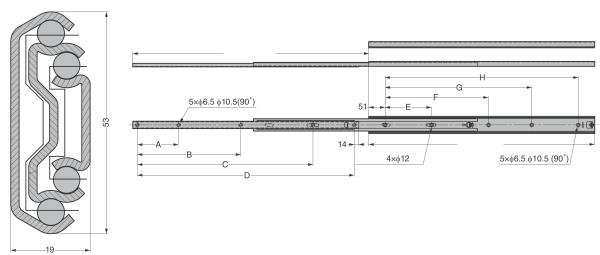

Serie 150.5302S
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.5302S-300.30Schlittenlänge: 300 mm; Verfahrlänge: 334 mmEdelstahl
150.5302S-350.30Schlittenlänge: 350 mm; Verfahrlänge: 384 mmEdelstahl
150.5302S-400.30Schlittenlänge: 400 mm; Verfahrlänge: 433 mmEdelstahl
150.5302S-450.30Schlittenlänge: 450 mm; Verfahrlänge: 482 mmEdelstahl
150.5302S-500.30Schlittenlänge: 500 mm; Verfahrlänge: 532 mmEdelstahl
150.5302S-550.30Schlittenlänge: 550 mm; Verfahrlänge: 580 mmEdelstahl
150.5302S-600.30Schlittenlänge: 600 mm; Verfahrlänge: 630 mmEdelstahl
150.5302S-650.30Schlittenlänge: 650 mm; Verfahrlänge: 677 mmEdelstahl
150.5302S-700.30Schlittenlänge: 700 mm; Verfahrlänge: 728 mmEdelstahl
150.5302S-750.30Schlittenlänge: 750 mm; Verfahrlänge: 777 mmEdelstahl
150.5302S-800.30Schlittenlänge: 800 mm; Verfahrlänge: 826 mmEdelstahl

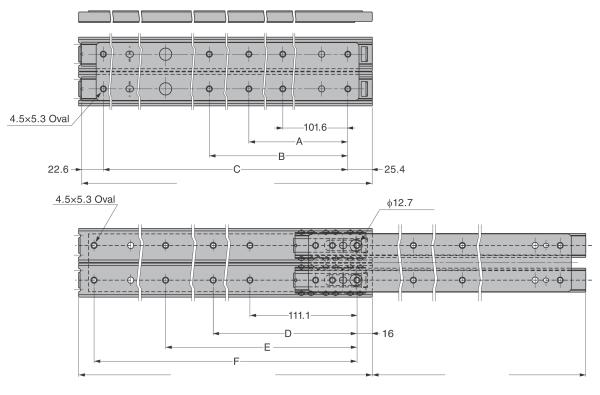

Serie 150.ESR5
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.ESR5-12.33Schlittenlänge: 305 mm; Verfahrlänge: 221,8 mmEdelstahl poliert
150.ESR5-14.33Schlittenlänge: 355,8 mm; Verfahrlänge: 259,9 mmEdelstahl poliert
150.ESR5-16.33Schlittenlänge: 406,6 mm; Verfahrlänge: 298 mmEdelstahl poliert
150.ESR5-18.33Schlittenlänge: 457,4 mm; Verfahrlänge: 348,8 mmEdelstahl poliert
150.ESR5-20.33Schlittenlänge: 508,2 mm; Verfahrlänge: 361,5 mmEdelstahl poliert
150.ESR5-22.33Schlittenlänge: 559 mm; Verfahrlänge: 425 mmEdelstahl poliert
150.ESR5-24.33Schlittenlänge: 609,8 mm; Verfahrlänge: 450,4 mmEdelstahl poliert
150.ESR5-26.33Schlittenlänge: 660,6 mm; Verfahrlänge: 463,1 mmEdelstahl poliert
150.ESR5-28.33Schlittenlänge: 711,4 mm; Verfahrlänge: 501,2 mmEdelstahl poliert

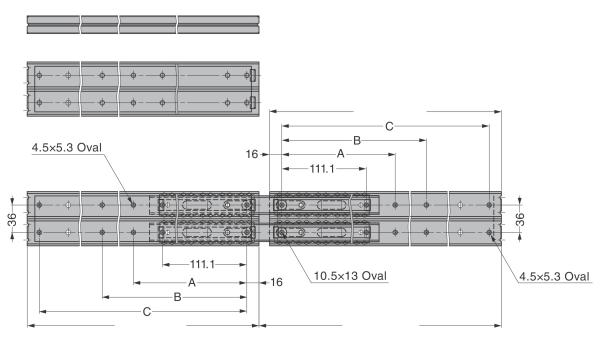

Serie 150.ESR10
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.ESR10-12.33Schlittenlänge: 305 mm; Verfahrlänge: 319 mmEdelstahl poliert
150.ESR10-14.33Schlittenlänge: 355,8 mm; Verfahrlänge: 369,8 mmEdelstahl poliert
150.ESR10-16.33Schlittenlänge: 406,6 mm; Verfahrlänge: 420,6 mmEdelstahl poliert
150.ESR10-18.33Schlittenlänge: 457,4 mm; Verfahrlänge: 471,4 mmEdelstahl poliert
150.ESR10-20.33Schlittenlänge: 508,2 mm; Verfahrlänge: 522,2 mmEdelstahl poliert
150.ESR10-22.33Schlittenlänge: 559 mm; Verfahrlänge: 573 mmEdelstahl poliert
150.ESR10-24.33Schlittenlänge: 609,8 mm; Verfahrlänge: 623,8 mmEdelstahl poliert
150.ESR10-26.33Schlittenlänge: 660,6 mm; Verfahrlänge: 674,6 mmEdelstahl poliert
150.ESR10-28.33Schlittenlänge: 711,4 mm; Verfahrlänge: 725,4 mmEdelstahl poliert


Serie 150.AR2
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.AR2-100.70Schlittenlänge: 100 mm; Verfahrlänge: 60 mmAluminium
150.AR2-200.70Schlittenlänge: 200 mm; Verfahrlänge: 120 mmAluminium
150.AR2-300.70Schlittenlänge: 300 mm; Verfahrlänge: 180 mmAluminium
150.AR2-400.70Schlittenlänge: 400 mm; Verfahrlänge: 240 mmAluminium
150.AR2-500.70Schlittenlänge: 500 mm; Verfahrlänge: 300 mmAluminium


Serie 150.AR2
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.AR2-K200.70Schlittenlänge: 200 mm; Verfahrlänge: 110 mmAluminium
150.AR2-K300.70Schlittenlänge: 300 mm; Verfahrlänge: 170 mmAluminium
150.AR2-K400.70Schlittenlänge: 400 mm; Verfahrlänge: 230 mmAluminium
150.AR2-K500.70Schlittenlänge: 500 mm; Verfahrlänge: 290 mmAluminium


Serie 150.AR3
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.AR3-K200.70Schlittenlänge: 200 mm; Verfahrlänge: 214 mmAluminium
150.AR3-K300.70Schlittenlänge: 300 mm; Verfahrlänge: 314 mmAluminium
150.AR3-K400.70Schlittenlänge: 400 mm; Verfahrlänge: 414 mmAluminium
150.AR3-K500.70Schlittenlänge: 500 mm; Verfahrlänge: 514 mmAluminium

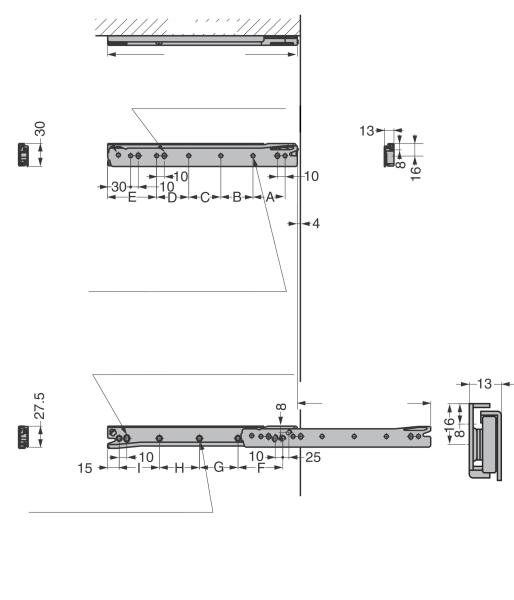

Serie 150.RKA5
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.RKA5-300.30Schlittenlänge: 296 mm; Verfahrlänge: 205 mmEdelstahl
150.RKA5-350.30Schlittenlänge: 346 mm; Verfahrlänge: 250 mmEdelstahl
150.RKA5-400.30Schlittenlänge: 396 mm; Verfahrlänge: 295 mmEdelstahl
150.RKA5-450.30Schlittenlänge: 446 mm; Verfahrlänge: 340 mmEdelstahl
150.RKA5-500.30Schlittenlänge: 496 mm; Verfahrlänge: 380 mmEdelstahl
150.RKA5-550.30Schlittenlänge: 546 mm; Verfahrlänge: 420 mmEdelstahl
150.RKA5-600.30Schlittenlänge: 596 mm; Verfahrlänge: 460 mmEdelstahl

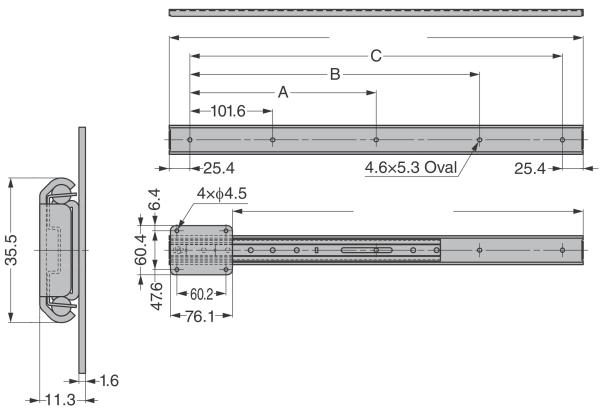

Serie 150.ESR9
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.ESR9-12.30Schlittenlänge: 304,8 mm; Verfahrlänge: 225 mmEdelstahl
150.ESR9-14.30Schlittenlänge: 355,6 mm; Verfahrlänge: 276 mmEdelstahl
150.ESR9-16.30Schlittenlänge: 406,4 mm; Verfahrlänge: 327 mmEdelstahl
150.ESR9-18.30Schlittenlänge: 457,4 mm; Verfahrlänge: 378 mmEdelstahl
150.ESR9-20.30Schlittenlänge: 508 mm; Verfahrlänge: 428 mmEdelstahl
150.ESR9-22.30Schlittenlänge: 558,8 mm; Verfahrlänge: 479 mmEdelstahl
150.ESR9-24.30Schlittenlänge: 609,6 mm; Verfahrlänge: 530 mmEdelstahl
150.ESR9-26.30Schlittenlänge: 660,4 mm; Verfahrlänge: 581 mmEdelstahl
150.ESR9-28.30Schlittenlänge: 711,2 mm; Verfahrlänge: 632 mmEdelstahl

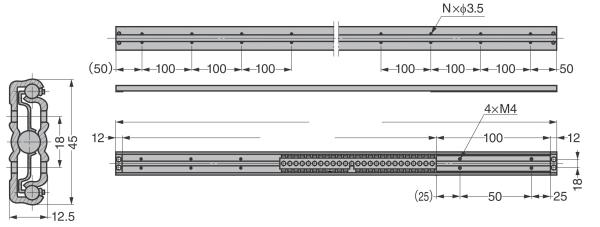

Serie 150.TSSL
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.TSSL-300-100.30Schlittenlänge: 300 mm; Verfahrlänge: 176 mmEdelstahl
150.TSSL-400-100.30Schlittenlänge: 400 mm; Verfahrlänge: 276 mmEdelstahl
150.TSSL-500-100.30Schlittenlänge: 500 mm; Verfahrlänge: 376 mmEdelstahl
150.TSSL-600-100.30Schlittenlänge: 600 mm; Verfahrlänge: 476 mmEdelstahl
150.TSSL-800-100.30Schlittenlänge: 800 mm; Verfahrlänge: 676 mmEdelstahl
150.TSSL-1000-100.30Schlittenlänge: 1000 mm; Verfahrlänge: 876 mmEdelstahl


Serie 150.ESR2
mit Soft-close Funktion

Ausführungen


Art.-Nr.MaßeMaterial
150.ESR2-12.30Schlittenlänge: 323,8 mm; Verfahrlänge: 215,9 mmEdelstahl
150.ESR2-14.30Schlittenlänge: 374,6 mm; Verfahrlänge: 266,7 mmEdelstahl
150.ESR2-16.30Schlittenlänge: 425,4 mm; Verfahrlänge: 304,8 mmEdelstahl
150.ESR2-18.30Schlittenlänge: 476,2 mm; Verfahrlänge: 317,5 mmEdelstahl
150.ESR2-20.30Schlittenlänge: 527 mm; Verfahrlänge: 368,3 mmEdelstahl
150.ESR2-22.30Schlittenlänge: 577,8 mm; Verfahrlänge: 419,1 mmEdelstahl
150.ESR2-24.30Schlittenlänge: 628,6 mm; Verfahrlänge: 444,5 mmEdelstahl
150.ESR2-26.30Schlittenlänge: 679,4 mm; Verfahrlänge: 495,3 mmEdelstahl



Website durchsuchen ...
