Spannverschlüsse mit Drahtbügel:

Art.-Nr.MaßeMaterialMenge
1001.00/566 x 27 mmStahl unbehandelt

1001.01/566 x 27 mmStahl vernickelt




Kapitel-PDF


 Übersicht Spannverschlüsse

Einstellbare Spannverschlüsse

Einstellbare Spannverschlüsse

Wählen Sie Ihren einstellbaren Spannverschluss aus einer sehr großen Auswahl von verschiedenen konstruktiven Lösungen, Materialien und Oberflächenveredelungen. Sollte das gewünschte Bauteil in der Ausführung nicht abgebildet sein, fragen Sie trotzdem an. Wir haben die Möglichkeit mit geringem Aufwand eine Vielzahl verschiedener Typen auch in kleinen Mengen zu produzieren.





3D PDF

Serie 1015
ungelocht

Ausführungen


Zulässige Zugkraft: 1100N
Bruchfestigkeit: 2500N

Art.-Nr.MaßeMaterial
1015.00/6112+12 x 52 mmStahl unbehandelt
1015.01/6112+12 x 52 mmStahl vernickelt
1015.04/6112+12 x 52 mmStahl verzinkt
1015.30/6112+12 x 52 mmEdelstahl


Zubehör: Gegenhaken

Art.-Nr.MaßeMaterial
1015.00/536 x 19 mmStahl unbehandelt
1015.01/536 x 19 mmStahl vernickelt
1015.04/536 x 19 mmStahl verzinkt
1015.30/536 x 19 mmEdelstahl

3D PDF

Serie 1016
mit Sicherheitsverriegelung, gelocht

Ausführungen


Art.-Nr.MaßeMaterial
1016.01/6112 +12 x 52 x 18 mmStahl vernickelt
1016.30/6112 + 12 x 52 x 18 mmEdelstahl


Zubehör: Gegenhaken

Art.-Nr.MaßeMaterial
1015.01/536 x 19 mmStahl vernickelt
1015.30/536 x 19 mmEdelstahl

3D PDF

Serie 1024
ungelocht

Ausführungen


Zulässige Zugkraft: 1500 N
Bruchfestigkeit: 3000 N

Art.-Nr.MaßeMaterial
1024.04/670+12 x 48,5 x 26 mmStahl verzinkt
1024.30/670+12 x 48,5 x 26 mmEdelstahl


Zubehör: Gegenhaken

Art.-Nr.MaßeMaterial
1024.04/517x 26 mmStahl verzinkt
1024.30/517x 26 mmEdelstahl

3D PDF

Serie 1025
mit Schlossöse, gelocht

Ausführungen


Zulässige Zugkraft: 1500 N
Bruchfestigkeit: 3000 N

Art.-Nr.MaßeMaterial
1025.04/670+12 x 48,5 x 26 mmStahl verzinkt


Zubehör: Gegenhaken

Art.-Nr.MaßeMaterial
1024.04/517x 26 mmStahl verzinkt

3D PDF

Serie 1027
ungelocht

Ausführungen


Zulässige Zugkraft: 1000 N
Bruchfestigkeit: 2000 N

Art.-Nr.MaßeMaterial
1027.01/668+14 x 27 x 22 mmStahl vernickelt
1027.04/668+14 x 27 x 22 mmStahl verzinkt


Zubehör: Gegenhaken

Art.-Nr.MaßeMaterial
1027.01/517,5 x 10 mmStahl vernickelt
1027.04/517,5 x 10 mmStahl verzinkt

3D PDF

Serie 1028
mit Federsicherung, gelocht

Ausführungen


Zulässige Zugkraft: 1000 N
Bruchfestigkeit: 2000 N

Art.-Nr.MaßeMaterial
1028.04/668+14 x 27 x 22 mmStahl verzinkt


Zubehör: Gegenhaken

Art.-Nr.MaßeMaterial
1027.04/517,5 x 10 mmStahl verzinkt

3D PDF

Serie 1029
ungelocht

Ausführungen


Zulässige Zugkraft: 2000 N
Bruchfestigkeit: 4000 N

Art.-Nr.MaßeMaterial
1029.04/6115+15 x 45,5 x 23 mmStahl verzinkt


Zubehör: Gegenhaken

Art.-Nr.MaßeMaterial
1029.04/530,5 x 40 mmStahl verzinkt

3D PDF

Serie 1030
mit Schlossöse, gelocht

Ausführungen


Zulässige Zugkraft: 2000 N
Bruchfestigkeit: 4000 N

Art.-Nr.MaßeMaterial
1030.04/6115+15 x 45,5 x 23mmStahl verzinkt


Zubehör: Gegenhaken

Art.-Nr.MaßeMaterial
1029.04/530,5 x 40 mmStahl verzinkt

3D PDF

Serie 1031
ungelocht

Ausführungen


Zulässige Zugkraft: 1000 N
Bruchfestigkeit: 1400 N

Art.-Nr.MaßeMaterial
1031.04/672 x 25,5 x 16mmStahl verzinkt
1031.30/672 x 25,5 x 16mmEdelstahl


Zubehör: Gegenhaken

Art.-Nr.MaßeMaterial
1031.04/514 x 16 mmStahl verzinkt
1031.30/514 x 16 mmEdelstahl

3D PDF

Serie 1032
mit Schlossöse, gelocht

Ausführungen


Zulässige Zugkraft: 1000 N
Bruchfestigkeit: 1400 N

Art.-Nr.MaßeMaterial
1032.04/672 x 25,5 x 16mmStahl verzinkt
1032.30/672 x 25,5 x 16mmunbehandelt Edelstahl


Zubehör: Gegenhaken

Art.-Nr.MaßeMaterial
1031.04/514 x 16 mmStahl verzinkt
1031.30/514 x 16 mmEdelstahl

3D PDF

Serie 1033
mit Federsicherung, gelocht

Ausführungen


Zulässige Zugkraft: 1000 N
Bruchfestigkeit: 1400 N

Art.-Nr.MaßeMaterial
1033.04/672 x 25,5 x 16mmStahl verzinkt
1033.30/672 x 25,5 x 16mmunbehandelt Edelstahl


Zubehör: Gegenhaken

Art.-Nr.MaßeMaterial
1031.04/514 x 16 mmStahl verzinkt
1031.30/514 x 16 mmEdelstahl

3D PDF

Serie 1038
gelocht

Ausführungen


Zulässige Zugkraft: 750 N
Bruchfestigkeit: 1500 N

Art.-Nr.MaßeMaterial
1038.04/653+7 x 19mmStahl verzinkt


Zubehör: Gegenhaken

Art.-Nr.MaßeMaterial
1038.04/514 x 16 mmStahl verzinkt

3D PDF

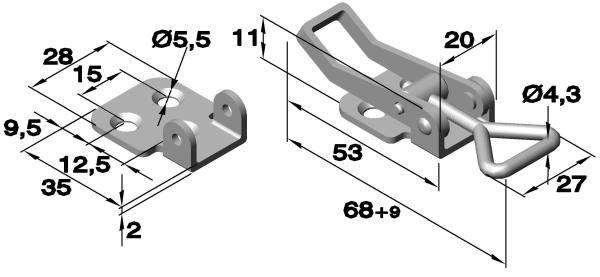

Serie 3012
gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
3012.0468+9 x 28 mmStahl verzinkt
3012.3068+9 x 28 mmEdelstahl
3012.3368+9 x 28 mmpol. Edelstahl


Zubehör: Gegenhaken

Art.-Nr.MaßeMaterial
3616.0435 x 15 mmStahl verzinkt
3616.0435 x 15 mmStahl verzinkt
3616.0435 x 15 mmStahl verzinkt

3D PDF

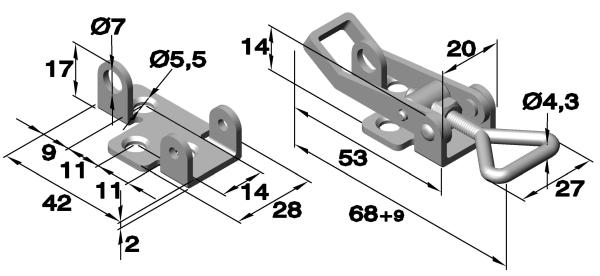

Serie 3013
mit Schlossöse und geschweißter Triangel, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
3013.0468+9 x 28 mmStahl verzinkt
3013.3068+9 x 28 mmEdelstahl
3013.3368+9 x 28 mmpol. Edelstahl


Zubehör: Gegenhaken

Art.-Nr.MaßeMaterial
3616.0435 x 15 mmStahl verzinkt
3616.0435 x 15 mmStahl verzinkt
3616.0435 x 15 mmStahl verzinkt

3D PDF

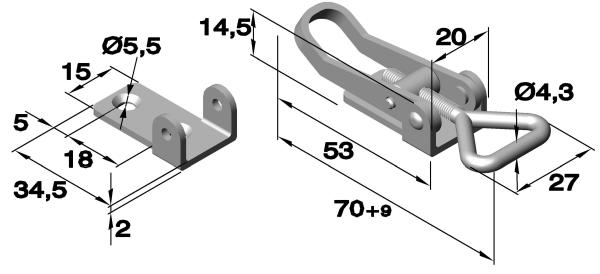

Serie 3014
mit geschweißter Triangel, ungelocht

Ausführungen


Art.-Nr.MaßeMaterial
3014.0470+9 x 27 x 14,5mmStahl verzinkt


Zubehör: Gegenhaken

Art.-Nr.MaßeMaterial
3616.0435 x 15 mmStahl verzinkt

3D PDF

Serie 6251.02
mit genieteter Triangel, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6251.02.0482+9 x 28mmStahl verzinkt
6251.02.3082+9 x 28mmEdelstahl


Zubehör: Gegenhaken

Art.-Nr.MaßeMaterial
3605.04 21 x 26 mmStahl verzinkt
3605.30 21 x 26 mmEdelstahl

3D PDF

Serie 3014
ungelocht

Ausführungen


Art.-Nr.MaßeMaterial
3014.04-U170+9 x 27 x 14,5mmStahl verzinkt


Zubehör: Gegenhaken

Art.-Nr.MaßeMaterial
3616.0435 x 15 mmStahl verzinkt

3D PDF

Serie 3014
mit Schweißbuckel, gelocht

Ausführungen


Art.-Nr.MaßeMaterial
3014.04-U1S70+9 x 27 x 14,5 mmStahl verzinkt


Zubehör: Gegenhaken

Art.-Nr.MaßeMaterial
3616.0435 x 15 mmStahl verzinkt

3D PDF

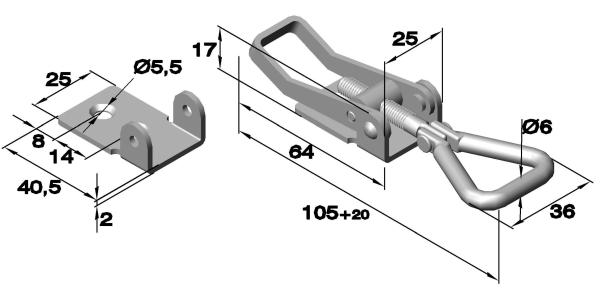

Serie 3015
mit genieteter Triangel, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
3015.04105+20 x 36 x 17 mmStahl verzinkt


Zubehör: Gegenhaken

Art.-Nr.MaßeMaterial
3608.0429 x 30 mmStahl verzinkt

3D PDF

Serie 3015
mit geschweißter Triangel, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
3015.3096+20 x 40 x 17mmEdelstahl


Zubehör: Gegenhaken

Art.-Nr.MaßeMaterial
3608.3029 x 30 mmEdelstahl

3D PDF

Serie 3015
mit genieteter Triangel, ungelocht

Ausführungen


Art.-Nr.MaßeMaterial
3015.04 G-1105+20 x 36 mmStahl verzinkt
3015.33 RF-1105+20 x 36 mmEdelstahl poliert


Zubehör: Gegenhaken

Art.-Nr.MaßeMaterial
3608.0429 x 30 mmStahl verzinkt
3608.3329 x 30 mmpol. Edelstahl

3D PDF

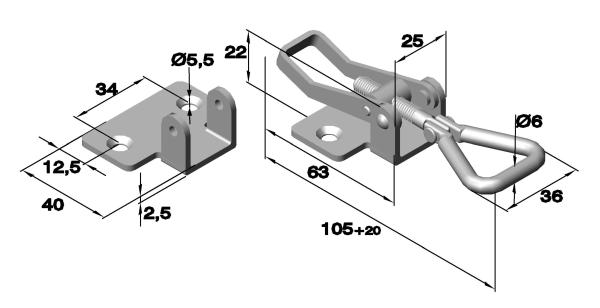

Serie 3016
mit genieteter Triangel, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
3016.04105+20 x 50 mmStahl verzinkt


Zubehör: Gegenhaken

Art.-Nr.MaßeMaterial
3608.0429 x 30 mmStahl verzinkt

3D PDF

Serie 3016
mit genieteter Triangel, ungelocht

Ausführungen


Art.-Nr.MaßeMaterial
3016.04-U1105+20 x 50 mmStahl verzinkt
3016.30-U1105+20 x 50 mmEdelstahl


Zubehör: Gegenhaken

Art.-Nr.MaßeMaterial
3608.04-U129x30x2,5mmStahl verzinkt
3608.30-U129x30x2,5mmEdelstahl unbehandelt

3D PDF

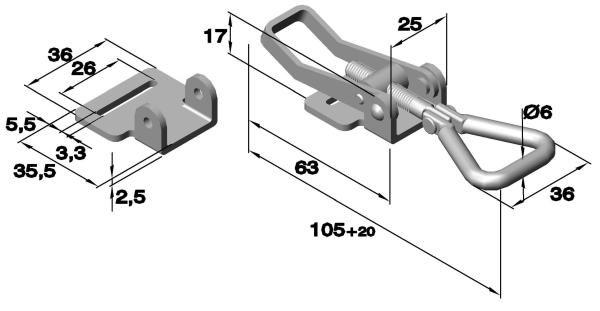

Serie 3017
mit genieteter Triangel, ungelocht

Ausführungen


Art.-Nr.MaßeMaterial
3017.04 105+20 x 36 mmStahl verzinkt


Zubehör: Gegenhaken

Art.-Nr.MaßeMaterial
3609.04 29 x 36 mmStahl verzinkt

3D PDF

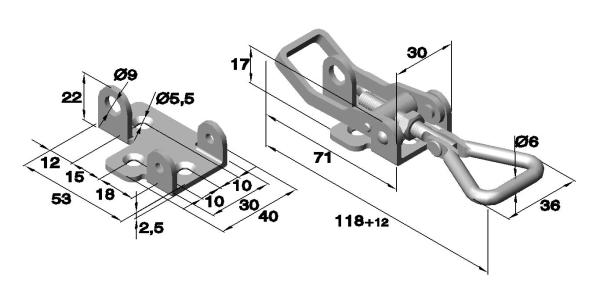

Serie 3018
mit genieteter Triangel und Schlossöse, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
3018.04118+12 x 40 mmStahl verzinkt
3018.30 118+12 x 40 mmEdelstahl


Zubehör: Gegenhaken

Art.-Nr.MaßeMaterial
3608.0429 x 30 mmStahl verzinkt
3608.3329 x 30 mmpol. Edelstahl

3D PDF

Serie 3018
mit genieteter Triangel, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
3018.33.GT118+12 x 33Edelstahl poliert

3D PDF

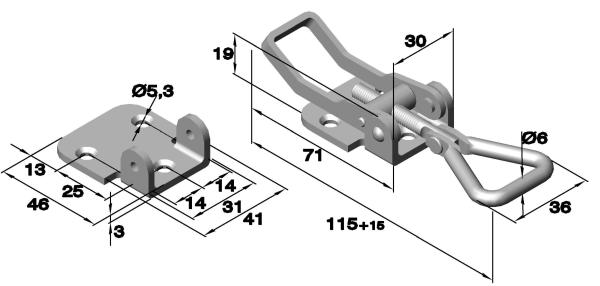

Serie 3019
mit genieteter Triangel, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
3019.04 115+15 x 41 mmStahl verzinkt


Zubehör: Gegenhaken

Art.-Nr.MaßeMaterial
3608.0429 x 30 mmStahl verzinkt

3D PDF

Serie 3019
mit geschweißter Triangel, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
3019.30103+15 x 40 mmunbehandelt Edelstahl
3019.33103+15 x 40 mmEdelstahl poliert


Zubehör: Gegenhaken

Art.-Nr.MaßeMaterial
3608.3029 x 30 mmEdelstahl
3608.3029 x 30 mmEdelstahl

PDF

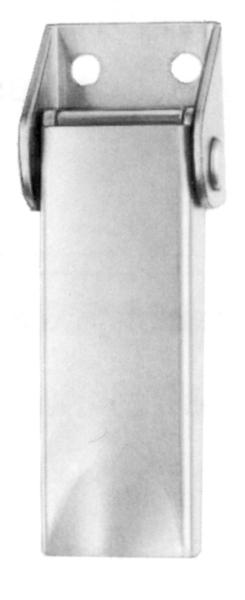

Serie V951L02-1
gelocht

Ausführungen


Zugbelastung max. 2300 N
Betriebslast bis 1550 N

Art.-Nr.MaßeMaterial
V951L02-1-1AD72 x 29 mm / D= 3,6mm / L= 14,3mm Stahl verchromt
V951L02-1-1AGV72 x 29 mm / D= 3,6mm / L= 14,3mm Stahl verzinkt
V951L02-1-1BP72 x 29 mm / D= 3,6mm / L= 14,3mm Edelstahl
V951L02-1-2AGV72 x 29 mmStahl verzinkt
V951L02-1-2BP72 x 29 mmEdelstahl
V951L02-1-5AGV72 x 29 mm / D= 4,2mm / L= 12,7mm Stahl verzinkt
V951L02-1-5BP72 x 29 mm / D= 4,2mm / L= 12,7mm Edelstahl

3D PDF

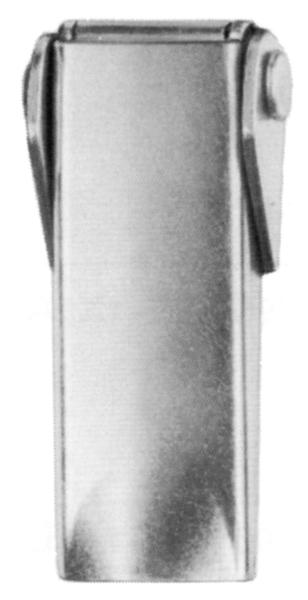

Serie V951L03-1
gelocht

Ausführungen


Zugbelastung max. 1200 N
Betriebslast bis 800 N

Art.-Nr.MaßeMaterial
V951L03-1-1AD61 x 29 mmStahl verchromt
V951L03-1-1AGV61 x 29 mmStahl verzinkt
V951L03-1-1BP61 x 29 mmEdelstahl
V951L03-1-5AGV61 x 29 mmStahl verzinkt
V951L03-1-5BP61 x 29 mmEdelstahl

3D PDF

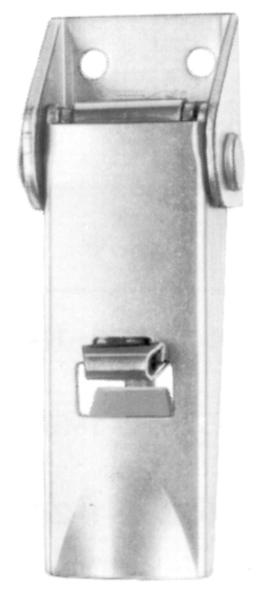

Serie V951L04-1X
mit Federsicherung, gelocht

Ausführungen


Zugbelastung max. 2300 N
Betriebslast bis 1550 N

Art.-Nr.MaßeMaterial
V951L04-1X-1AD72 x 29 mm / D= 3,6mm / L= 14,3mm Stahl verchromt
V951L04-1X-1AGV72 x 29 mm / D= 3,6mm / L= 14,3mm Stahl verzinkt
V951L04-1X-1BP72 x 29 mm / D= 3,6mm / L= 14,3mm Edelstahl
V951L04-1X-2BP72 x 29 mmEdelstahl
V951L04-1X-5AGV72 x 29 mm / D= 4,2mm / L= 12,7mm Stahl verzinkt
V951L04-1X-5BP72 x 29 mm / D= 3,6mm / L= 14,3mm Edelstahl

PDF

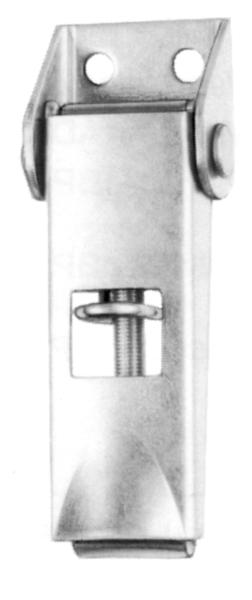

Serie V951L01-1Y
mit Schlossöse, gelocht

Ausführungen


Zugbelastung max. 2300 N
Betriebslast bis 1550 N

Art.-Nr.MaßeMaterial
V951L01-1Y-2AGV72 x 29 mm/ D= 4,2mm Stahl verzinkt
V951L01-1Y-5AGV72 x 29 mmStahl verzinkt

3D PDF

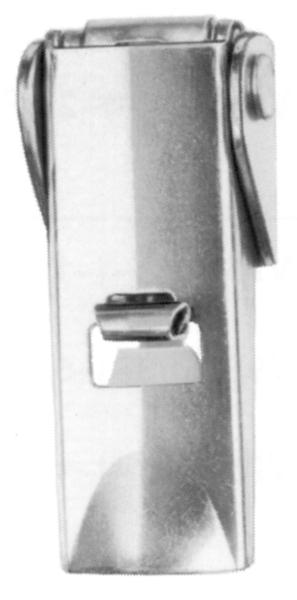

Serie V951L03-1X
mit Federsicherung, gelocht

Ausführungen


Zugbelastung max. 1200 N
Betriebslast bis 800 N

Art.-Nr.MaßeMaterial
V951L03-1X-1AD61 x 29 mm/ D= 3,6mm / L= 14,3mm Stahl verchromt
V951L03-1X-1BP61 x 29 mm/ D= 3,6mm / L= 14,3mm Edelstahl
V951L03-1X-5AGV61 x 29 mm/ D= 4,2mm / L= 12,7mm Stahl verzinkt
V951L03-1X-5BP61 x 29 mm/ D= 4,2mm / L= 12,7mm Edelstahl

PDF

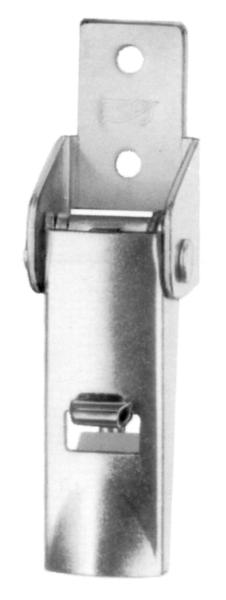

Serie V951L05-1X
mit Federsicherung, gelocht

Ausführungen


Zugbelastung max. 2300 N
Betriebslast bis 1550 N

Art.-Nr.MaßeMaterial
V951L05-1X-1AGV92 x 29 mm/ D= 4,2mm Stahl verzinkt
V951L05-1X-1BP92 x 29 mm/ D= 4,2mm Edelstahl
V951L05-1X-5BP92 x 29 mm/ D= 5,1mm Edelstahl

PDF

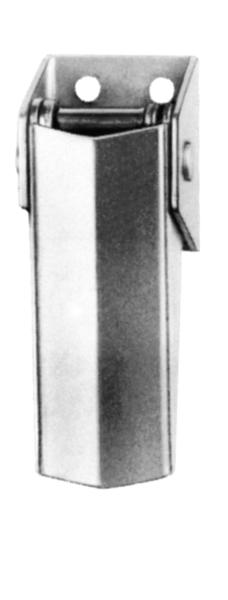

Serie V17L12
gelocht

Ausführungen


Zugbelastung max. 3200 N
Betriebsbelastung bis 2200 N

Art.-Nr.MaßeMaterial
V17L12-1-1AA76,5 x 34 mmStahl verzinkt

PDF

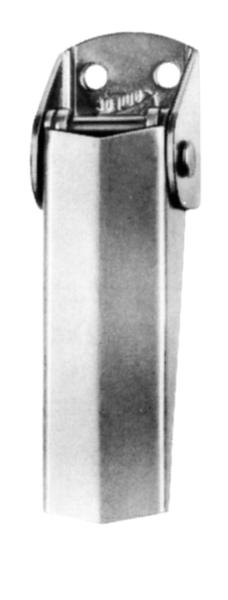

Serie V917L01-1
gelocht

Ausführungen


Zugbelastung max. 3600 N
Betriebsbelastung bis 2700 N

Art.-Nr.MaßeMaterial
V917L01-1-1AG97,3 x 33,5 mmStahl verzinkt
V917L01-1-1BP97,3 x 33,5 mmEdelstahl

3D PDF

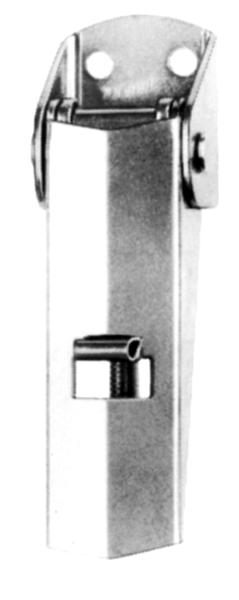

Serie V917L01-1X
mit Federsicherung, gelocht

Ausführungen


Zugbelastung max. 3600 N
Betriebsbelastung bis 2700 N

Art.-Nr.MaßeMaterial
V917L01-1X-1AG98 x 33,5 mm/ D= 5,1mm Stahl verzinkt
V917L01-1X-1BP98 x 33,5 mm/ D= 5,1mm Edelstahl
V917L01-1X-1CP98 x 33,5 mm/ D= 5,1mm seefester Edelstahl
V917L01-1X-2BP98 x 33,5 mmEdelstahl
V917L01-1X-2CP98 x 33,5 mmseefester Edelstahl

3D PDF

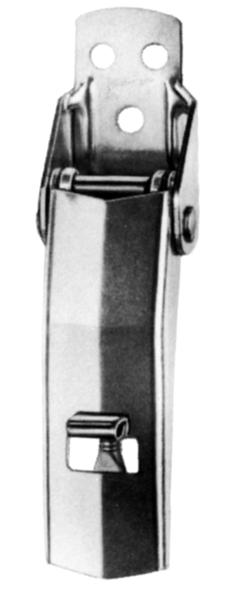

Serie V1449L02
mit Federsicherung, gelocht

Ausführungen


Zugbelastung max. 3600 N
Betriebsbelastung bis 2700 N

Art.-Nr.MaßeMaterial
V1449L02-1X-1AG110 x 33,5 mmStahl verzinkt
V1449L02-1X-1BP110 x 33,5 mmEdelstahl

PDF

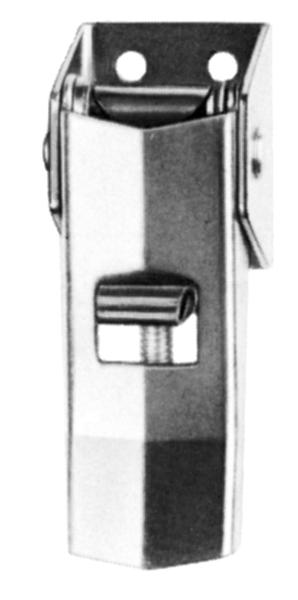

Serie V17L12
mit Federsicherung, gelocht

Ausführungen


Zugbelastung max. 3200 N
Betriebsbelastung bis 2200 N

Art.-Nr.MaßeMaterial
V17L12-2X-1AA77 x 34 mmStahl verzinkt

PDF

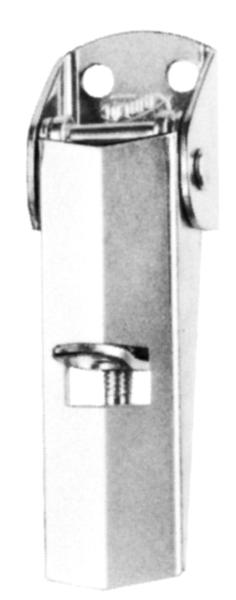

Serie V917L01-1Y
mit Schlossöse, gelocht

Ausführungen


Zugbelastung max. 3200 N
Betriebsbelastung bis 2200 N

Art.-Nr.MaßeMaterial
V917L01-1Y-1AG97,3 x 33,5 mmStahl verzinkt

3D PDF

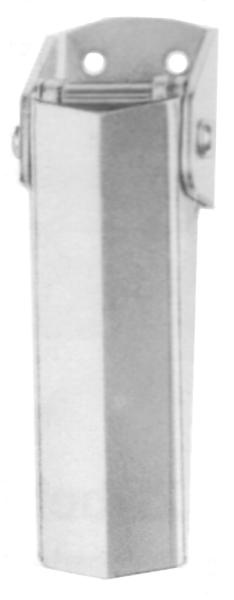

Serie V18L01
gelocht

Ausführungen


Zugbelastung max. 6000 N
Betriebsbelastung bis 4200 N

Art.-Nr.MaßeMaterial
V18L01-1-1AA120 x 45 mm/ D= 5,1mm Stahl verzinkt
V18L01-1-1BF120 x 45 mm/ D= 5,1mm Edelstahl
V18L01-1-2BF120 x 45 mmEdelstahl

3D PDF

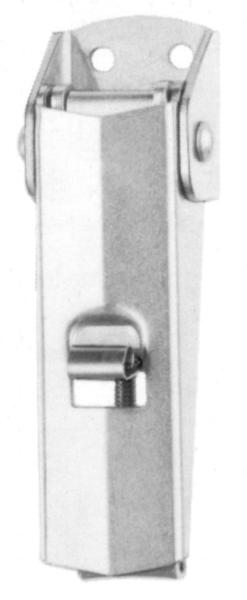

Serie V18L01
mit Federsicherung, gelocht

Ausführungen


Zugbelastung max. 6000 N
Betriebsbelastung bis 4200 N

Art.-Nr.MaßeMaterial
V18L01-1X-1AA120 x 45 mm/ D= 5,1mm Stahl verzinkt
V18L01-1X-1BF120 x 45 mm/ D= 5,1mm Edelstahl
V18L01-1X-2BF120 x 45 mmEdelstahl

PDF

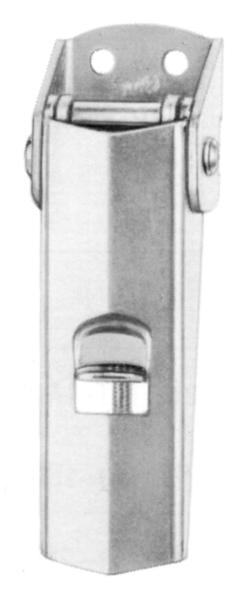

Serie V18L01
mit Schlossöse, gelocht

Ausführungen


Zugbelastung max. 6000 N
Betriebsbelastung bis 4200 N

Art.-Nr.MaßeMaterial
V18L01-1Y-1AA120 x 45 mmStahl verzinkt

PDF

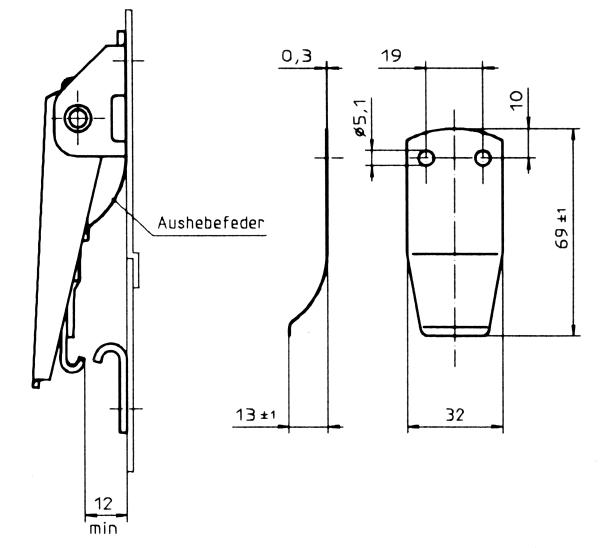

Serie V18L45
mit Schlossöse, gelocht

Ausführungen


Art.-Nr.MaßeMaterial
V18L45-1BP69 x 32unbehandelt Edelstahl

3D PDF

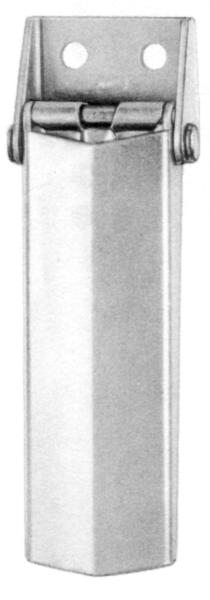

Serie V46L38
gelocht

Ausführungen


Zugbelastung max. 4400 N
Betriebsbelastung bis 3000 N

Art.-Nr.MaßeMaterial
V46L38-1-1AA141 x 51 mmStahl verzinkt
V46L38-1-6AA141 x 51 mm/ D= 6,3mm Stahl verzinkt



Website durchsuchen ...
