Spannverschlüsse mit Drahtbügel:

Art.-Nr.MaßeMaterialMenge
1001.00/566 x 27 mmStahl unbehandelt

1001.01/566 x 27 mmStahl vernickelt




Kapitel-PDF


 Übersicht Scharniere

Schwere Scharniere

schwere Scharniere

Schwerlastscharniere / Hokon Schwerlastscharniere

HoKon Verschlusstechnik bietet Ihnen eine große Auswahl an Schwerlastscharnieren jeder Art in verschiedenen Größen, Schenkelbreiten und -formen sowie Längen, Materialien, Oberflächenbehandlungen und Gewerbeteilungen. Darüber hinaus bieten wir unterschiedlich große Bohrungen und Lochungen an. Unsere Scharniere werden aus unbehandeltem Stahl oder aus Edelstahl (seewasserfest) gefertigt. Auf Wunsch hin liefern wir Schwerlastscharniere aus verzinktem oder vernickeltem Stahl mit verschiedener Oberflächenbehandlung. Ob ungebohrt oder gebohrt, mit oder ohne Senkung, mit festem oder lösbarem Stift – wir halten, was wir verschließen!



3D PDF

Serie 6054
mit vernietetem Edelstahlstift, ungelocht

Ausführungen


Art.-Nr.MaßeMaterial
6054.03.00130 x 95 x 4 mmStahl unbehandelt

3D PDF

Serie 99.1001003
mit festem Edelstahlstift, ungelocht

Ausführungen


Art.-Nr.MaßeMaterial
99.1001003.30100 x 100 x 3 mmEdelstahl unbehandelt

3D PDF

Serie 99.10080
mit festem Edelstahlstift, ungelocht

Ausführungen


Art.-Nr.MaßeMaterial
99.10080.30 100 x 80 x 4 mmEdelstahl unbehandelt

3D PDF

Serie 2003278
gelocht

Ausführungen


Gewerbe und Stift verschweißt

Art.-Nr.MaßeMaterial
2003278100 x 100 x 3 mmEdelstahl poliert

3D PDF

Serie 99.2453
Gewerbe und Stift verschweißt, gelocht

Ausführungen


Art.-Nr.MaßeMaterial
99.2453.04130 x 84,5 x 4 mmStahl verzinkt

PDF

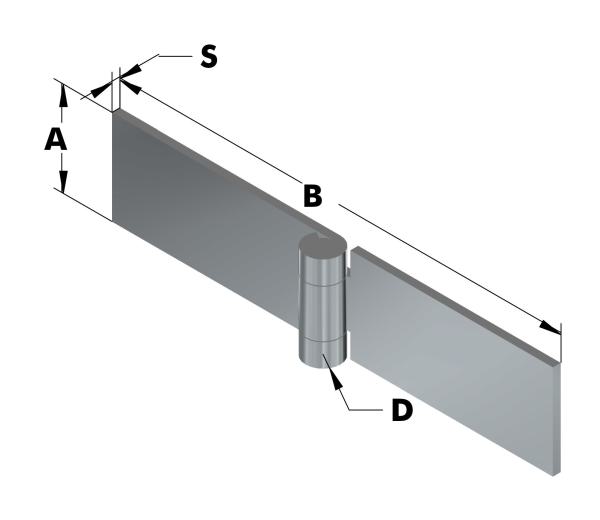

Serie 6012
ungelocht

Ausführungen


mit festem Stahlstift, Bohrungen auf Anfrage

Art.-Nr.MaßeMaterial
6012.01.0030 x 140 x 2,5 mm / D= 11 / Stift Ø= 6Stahl unbehandelt
6012.03.00 30 x 190 x 3 mm / D= 12 / Stift Ø= 6Stahl unbehandelt

3D PDF

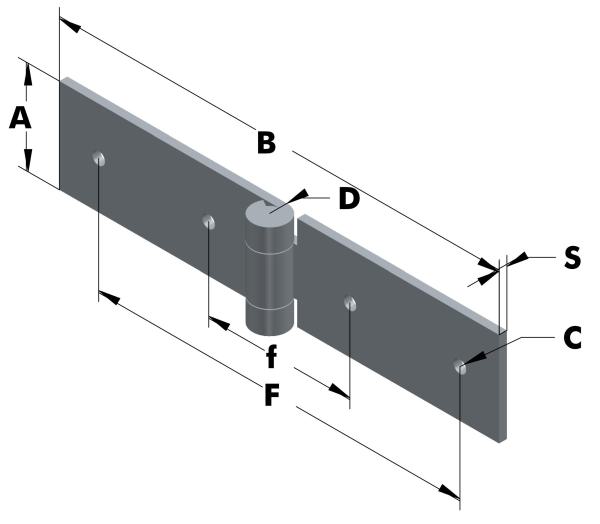

Serie 6014
gelocht

Ausführungen


mit festem Stift

Art.-Nr.MaßeMaterial
6014.01.04 30 x 140 x 2,5 mm / CØ= 4/ D= 11/ F= 115/ f= 45/ Stift Ø= 6Stahl verzinkt

3D PDF

Serie 6050
ungelocht

Ausführungen


mit ausziehbarem Stift und Nylon-Zwischenring

Art.-Nr.MaßeMaterial
6050.01.30112 x 136 x 2,5 mmEdelstahl unbehandelt
6050.01.00 112 x 136 x 2,5 mmStahl unbehandelt

3D PDF

Serie 6050
gelocht

Ausführungen


mit ausziehbarem Stift und Nylon-Zwischenring

Art.-Nr.MaßeMaterial
6050.02.30112 x 136 x 2,5 mmEdelstahl unbehandelt

3D PDF

Serie 6054
ungelocht

Ausführungen


mit festem Stift

Art.-Nr.MaßeMaterial
6054.01.3365 x 230 x 4 mmEdelstahl poliert
6054.01.00 65 x 230 x 4 mmStahl unbehandelt

3D PDF

Serie 6054
gelocht

Ausführungen


mit festem Stift

Art.-Nr.MaßeMaterial
6054.02.3365 x 230 x 4 mmEdelstahl poliert

3D PDF

Serie 6158
gelocht

Ausführungen


mit festem Stift (10mm),
Edelstahl (1.4301) auf Anfrage

Art.-Nr.MaßeMaterial
6158.01.04 66 x 230 x 5 mmStahl verzinkt
6158.01 .33 66 x 230 x 5 mmEdelstahl poliert

3D PDF

Serie 99.12637
mit festem Stift (10mm), gelocht

Ausführungen


Art.-Nr.MaßeMaterial
99.12637.3375 x 300 x 5 mmStahl verzinkt
99.12637.04 75 x 300 x 5 mmEdelstahl poliert

3D PDF

Serie 6158
gelocht

Ausführungen


mit festem Stift (10mm),
Edelstahl (1.4301) auf Anfrage

Art.-Nr.MaßeMaterial
6158.02.0466 x 215 x 5 mmStahl verzinkt
6158.02.3366 x 215 x 5 mmEdelstahl poliert

3D PDF

Serie 99.40800B004
gelocht

Ausführungen


mit gestauchtem Edelstahlstift

Art.-Nr.MaßeMaterial
99.40800B004.04/C80 x 224 x 5 mmStahl feuerverzinkt

3D PDF

Serie 196.3.ST35.001
gelocht

Ausführungen


Art.-Nr.MaßeMaterial
196.3.ST35.001.3065 x 191 x 3 mmEdelstahl poliert
196.3.ST35.001.04 65 x 191 x 3 mmStahl verzinkt

3D PDF

Serie 99.1001404.00
gelocht

Ausführungen


mit festem Stahlstift

Art.-Nr.MaßeMaterial
99.1001404.00100 x 140 x 4 mmStahl unbehandelt

3D PDF

Serie 196.3.ST56.002
gelocht

Ausführungen


Art.-Nr.MaßeMaterial
196.3.ST56.001.0760 x 135 x 4 mmStahl schwarz
196.3.ST56.002SN.3060 x 135 x 4 mmEdelstahl unbehandelt

3D PDF

Serie 196.3.ST56.100
gelocht

Ausführungen


Art.-Nr.MaßeMaterial
196.3.ST56.100.0763 x 140 x 4 mmStahl schwarz
196.3.ST56.100SN.3063 x 140 x 4 mmEdelstahl unbehandelt

PDF

Serie 6877
gelocht

Ausführungen


Soft-Closing Scharnier
Öffnet und schließt gedämpft, Funktion bis 115° gewährleistet, Drehmoment pro Paar: 2,2 bis 3,0 N.m

Art.-Nr.MaßeMaterial
6877.01.3080 x 80 x 3 mmEdelstahl unbehandelt

PDF

Serie AG
Anschweißgelenke

Ausführungen


mit festem Stahlstift
FES auf selbstschmierenden Büchsen gelagert, mit Messing-Zwischenring.

Art.-Nr.MaßeMaterial
AG60FES.00 60 x 50 x 20 mm / DØ= 10Stahl unbehandelt
AG70FES.00 70 x 60 x 25 mm / DØ= 12Stahl unbehandelt
AG80FES.00 80 x 60 x 30 mm / DØ= 15Stahl unbehandelt
AG100FES.00 100 x 80 x 40 mm / DØ= 20Stahl unbehandelt
AG120FES.00120 x 100 x 50 mm / DØ= 25Stahl unbehandelt
AG140FES.00140 x 120 x 60 mm / DØ= 30Stahl unbehandelt
AG60FES.30 60 x 50 x 20 mm / DØ= 10Edelstahl unbehandelt
AG70FES.30 70 x 60 x 25 mm / DØ= 12Edelstahl unbehandelt
AG80FES.30 80 x 60 x 30 mm / DØ= 15Edelstahl unbehandelt
AG100FES.30 100 x 80 x 40 mm / DØ= 20Edelstahl unbehandelt
AG120FES.30 120 x 100 x 50 mm / DØ= 25Edelstahl unbehandelt
AG140FES.30 140 x 120 x 60 mm / DØ= 30Edelstahl unbehandelt

PDF

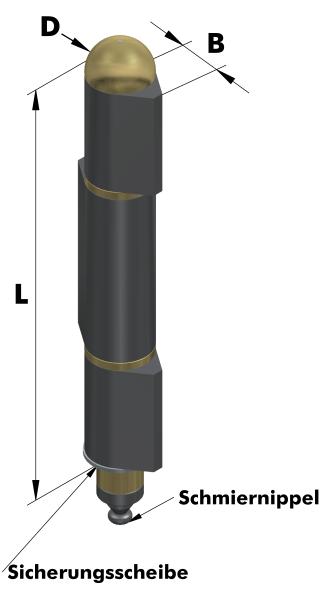

Serie ABN
3-teilig mit Schmiernippel

Ausführungen



AMS mit ausziehbarem Messingstift und Messing-Zwischenring.

Art.-Nr.MaßeMaterial
ABN135/3AMS.00135/3 x 22,5 mm / D=18/ Stift Ø= 12Stahl unbehandelt
ABN150/3AMS.00150/3 x 25,5 mm / D=20/ Stift Ø= 13Stahl unbehandelt
ABN180/3AMS.00180/3 x 25,5 mm / D=20/ Stift Ø= 13Stahl unbehandelt
ABN200/3AMS.00 200/3 x 29 mm / D=23/ Stift Ø= 16Stahl unbehandelt

PDF

Serie AB
3-teilig

Ausführungen


AES mit ausziehbarem Stahlstift und Messing-Zwischenring
AMS mit ausziehbarem Messingstift und Messing-Zwischenring.

Art.-Nr.MaßeMaterial
AB135/3AES.00 135/3 x 22,5 mm / D=18/ Stift Ø= 12Stahl unbehandelt
AB150/3AES.00 150/3 x 25,5 mm / D=20/ Stift Ø= 13Stahl unbehandelt
AB180/3AES.00 180/3 x 25,5 mm / D=20/ Stift Ø= 13Stahl unbehandelt
AB200/3AES.00200/3 x 29 mm / D=23/ Stift Ø= 16Stahl unbehandelt
AB135/3AMS.00 135/3 x 22,5 mm / D=18/ Stift Ø= 12Stahl unbehandelt
AB150/3AMS.00 150/3 x 25,5 mm / D=20/ Stift Ø= 13Stahl unbehandelt
AB180/3AMS.00 180/3 x 25,5 mm / D=20/ Stift Ø= 13Stahl unbehandelt
AB200/3AMS.00200/3 x 29 mm / D=23/ Stift Ø= 16Stahl unbehandelt
AB135/3AVS.30 135/3 x 22,5 mm / D=18/ Stift Ø= 12Edelstahl unbehandelt
AB150/3AVS.30 150/3 x 25,5 mm / D=20/ Stift Ø= 13Edelstahl unbehandelt
AB180/3AVS.30180/3 x 25,5 mm / D=20/ Stift Ø= 13Edelstahl unbehandelt

PDF

Serie AB
3-Teilig mit 2 Kugellagern

Ausführungen


AES mit ausziehbarem Stahlstift und 2 Kugellagern
AMS mit ausziehbarem Messingstift und 2 Kugellagern

Art.-Nr.MaßeMaterial
AB90/3AMS.00 90/3 x 25,5 mm / D= 20/ Stift Ø= 12Stahl unbehandelt
AB110/3AES.00110/3 x 29 mm / D= 23/ Stift Ø= 13Stahl unbehandelt
AB90/3AES.00 90/3 x 25,5 mm / D= 20/ Stift Ø= 12Stahl unbehandelt
AB110/3AMS.00110/3 x 29 mm / D= 23/ Stift Ø= 13Stahl unbehandelt

PDF

Serie 150.HG-KM
gelocht

Ausführungen


Extrem Schweres „lift-off“ Scharnier für schwere Türen.
Die Tragfähigkeit ist der Wert bei Verwendung von zwei Scharnieren.

Art.-Nr.MaßeMaterial
150.HG-KM12-268.32268 x 350 x 12 mmEdelstahl satiniert
150.HG-KM19-275.32 275 x 350 x 19 mmEdelstahl satiniert
150.HG-KM20-250.32250 x 350 x 20 mmEdelstahl satiniert

PDF

Serie 150.HG-KH
gelocht

Ausführungen


Extrem Schweres „lift-off“ Scharnier für schwere Türen.
Die Tragfähigkeit ist der Wert bei Verwendung von zwei Scharnieren.

Art.-Nr.MaßeMaterial
150.HG-KH12-268.32 268 x 300 x 12 mmEdelstahl satiniert
150.HG-KH19-275.32 275 x 300 x 19 mmEdelstahl satiniert
150.HG-KH20-250.32250 x 300 x 20 mmEdelstahl satiniert



Schwerlastscharniere als Sonderkonstruktion

Sollten Sie Ihre gewünschten Scharniere nicht in unserem Standardprogramm vorfinden, so wenden Sie sich bitte per Telefon, E-Mail, Online-Anfrageformular oder Fax an uns. Wir haben die Möglichkeit, Sonderkonstruktionen – auch in geringer Stückzahl – nach Kundenwunsch zu produzieren. Sollten Sie kein Muster und keine Zeichnung zur Hand haben, können Sie natürlich gerne gemeinsam mit unserem Konstrukteur und/oder unserem technischen Zeichner eine Lösung ausarbeiten. Ebenfalls hilfreich und unbedingt einen Blick wert, ist unser Scharnierkonfigurator, bei dem Sie Ihre individuellen Scharniere mit wenigen Klicks zusammenstellen können. Einfach die gewünschten Werte wie Materialstärke, Stiftdurchmesser etc. eintragen, Stückzahl auswählen, Ihre Kontaktdaten eingeben und die Anfrage absenden. Leichter kann man kein individuelles Scharnier erstellen.
Wir produzieren:

  • Scherlastscharniere für den Fahrzeugbau
  • Schwerlastscharniere für den Maschinen- und Anlagenbau
  • Schwerlastscharniere in der Klimatechnik
  • Schwerlastscharniere in der Luft- und Raumfahrttechnik
  • Schwerlastscharniere für den Gehäusebau uvm.

Abmessungsbereich:



Breiten:

32 mm - 40 mm - 45 mm - 50 mm - 60 mm - 70 mm - 80 mm
100 mm - 120 mm - 140 mm - 150 mm - 160 mm - 170 mm - 180 mm[HW1]

Materialstärken:

1,25 mm - 1,50 mm - 2,00 mm - 2,50 mm - 3,00 mm

Dorn ø:

2,50 mm - 3,00 mm - 4,00 mm - 6,00 mm - 8,00 mm - 10,00 mm

Dorn Material:

Eisen, Edelstahl, Aluminium, Messing

Gewerbeeinteilung:

30 mm

Lochung:

ungebohrt oder gebohrt, bohrversenkt,
Nietlöcher oder Sonderlochung (gestanzt oder gelasert)

Lagerlänge:

2.000 und 3.500 mm oder auf Maß geschnitten
