Spannverschlüsse mit Drahtbügel:

Art.-Nr.MaßeMaterialMenge
1001.00/566 x 27 mmStahl unbehandelt

1001.01/566 x 27 mmStahl vernickelt




Kapitel-PDF

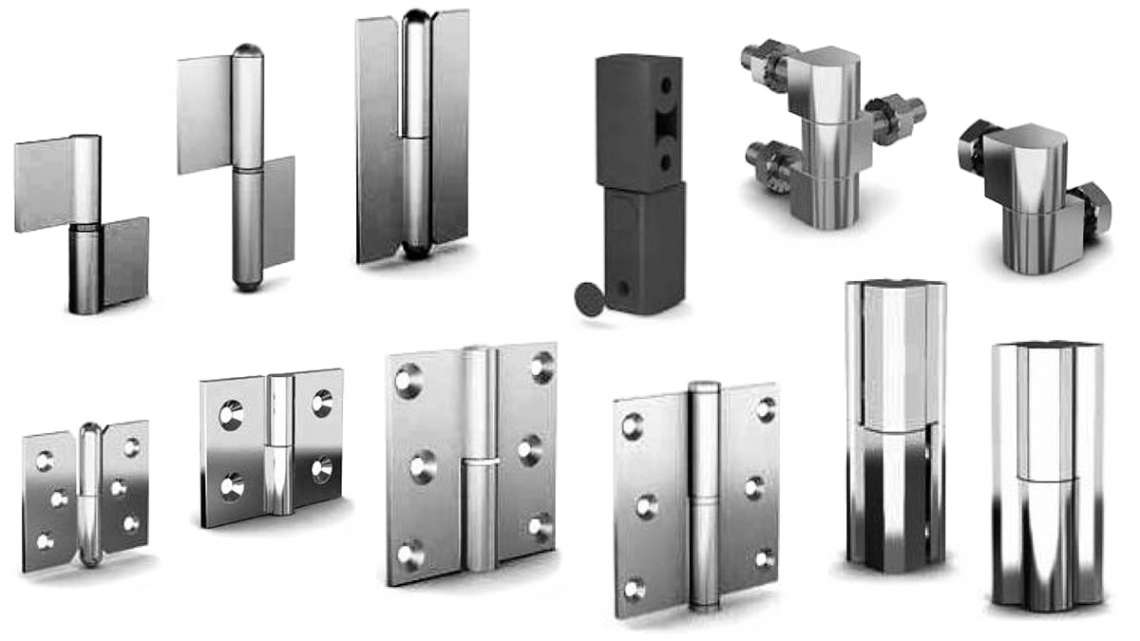

 Übersicht Scharniere


Anschweißbänder und Fitschen


Fitschen

Wählen Sie aus unserer großen Auswahl von Anschweissbändern und Fitschen in vielen verschiedenen Dimensionen, Formen, Materialien und Oberflächenveredelungen.

Sollte das gewünschte Bauteil in der Ausführung nicht abgebildet sein, fragen Sie trotzdem an. Wir haben die Möglichkeit mit geringem Aufwand eine Vielzahl verschiedener Typen auch in kleinen Mengen zu produzieren.




Serie 6072
mit festem Stahlstift, ungelocht

Ausführungen


Art.-Nr.MaßeMaterial
6072.01.0060 x 40 x 1,5 mmStahl unbehandelt
6072.02.0080 x 50 x 2 mmStahl unbehandelt
6072.05.0080 x 40 x 1,5 mmStahl unbehandelt
6072.01.3060 x 40 x 1,5 mmEdelstahl unbehandelt
6072.02.3080 x 50 x 2 mmEdelstahl unbehandelt
6072.05.0080 x 40 x 1,5 mmEdelstahl unbehandelt


Serie 6072
mit festem Stahlstift und Messing Zwischenring, ungelocht

Ausführungen


Art.-Nr.MaßeMaterial
6072.03.0061,5 x 40 x 1,5 mmStahl unbehandelt
6072.04.0081,5 x 50 x 2 mmStahl unbehandelt
6072.03.3061,5 x 40 x 1,5 mmEdelstahl unbehandelt
6072.04.3081,5 x 50 x 2 mmEdelstahl unbehandelt


Serie 6073
mit ausziehbarem Stahlstift und Messing Zwischenring, ungelocht

Ausführungen


Art.-Nr.MaßeMaterial
6073.01.0062 x 62 x 2,5 mmStahl unbehandelt
6073.02.0062 x 62 x 2,5 mmStahl unbehandelt


Serie 6098
mit festem Stahlstift und Messing-Zwischenring, ungelocht

Ausführungen


Art.-Nr.MaßeMaterial
6098.01.0063 x 80 x 4,2 mmStahl unbehandelt
6098.02.0083,5 x 80 x 5,1 mmStahl unbehandelt
6098.03.00104 x 92 x 5,5 mmStahl unbehandelt
6098.04.00124 x 108 x 6,5 mmStahl unbehandelt
6098.05.00144 x 108 x 6,5 mmStahl unbehandelt


Serie 6099
mit festem Stahlstift und Messing-Zwischenring, ungelocht

Ausführungen


Art.-Nr.MaßeMaterial
6099.02.0083,5 x 80 x 5,1 mmStahl unbehandelt
6099.03.00104 x 92 x 5,5 mmStahl unbehandelt
6099.07.0083,5 x 80 x 5,1 mmStahl unbehandelt
6099.08.00104 x 92 x 5,5 mmStahl unbehandelt


Serie 6120
mit festem Stahlstift, ungelocht

Ausführungen


Art.-Nr.MaßeMaterial
6120.01.0060 x 40 x 1,5 mmStahl unbehandelt
6120.03.0080 x 48 x 2 mmStahl unbehandelt
6120.02.0060 x 40 x 1,5 mmStahl unbehandelt
6120.04.0080 x 48 x 2 mmStahl unbehandelt


Serie 10010048
mit Edelstahlstift, gelocht

Ausführungen


Art.-Nr.MaßeMaterial
10010048.01.30100 x 100 x 4 mmEdelstahl unbehandelt
10010048.02.30100 x 100 x 4 mmEdelstahl unbehandelt


Serie 6120
mit festem Stahlstift und Messing Zwischenring, ungelocht

Ausführungen


Art.-Nr.MaßeMaterial
6120.05.0061,5 x 40 x 1,5 mmStahl unbehandelt
6120.07.0081,5 x 50 x 2 mmStahl unbehandelt
6120.06.0061,5 x 40 x 1,5 mmStahl unbehandelt
6120.08.0081,5 x 50 x 2 mmStahl unbehandelt


Serie 6120
ohne Unterlegscheibe, gelocht

Ausführungen


Art.-Nr.MaßeMaterial
6120.09.3080x48mmEdelstahl unbehandelt


Serie F2879
mit verschweißtem Edelstahlstift, gelocht und gesenkt

Ausführungen


Gewerbe verschweißt

Art.-Nr.MaßeMaterial
F28795/F28797.3056 x 120 x 3 mmEdelstahl 1.4571, unbehandelt
F28796/F28797.3056 x 120 x 3 mmEdelstahl 1.4571, unbehandelt


Serie 6076
mit festem Stahlstift, ungelocht

Ausführungen


Art.-Nr.MaßeMaterial
6076.02.00 50 x 30 x 1,2 mmStahl unbehandelt
6076.03.0060 x 40 x 1,5 mmStahl unbehandelt
6076.01.0050 x 30 x 1,2 mmStahl unbehandelt
6076.04.0060 x 40 x 1,5 mmStahl unbehandelt


Serie 6077
mit festem Stahlstift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6077.01.0130 x 40 x 1,2 mmStahl vernickelt
6077.02.0130 x 40 x 1,2 mmStahl vernickelt


Serie 6078
mit festem Stahlstift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6078.02.0140 x 50 x 1,5 mmStahl vernickelt
6078.01.0140 x 50 x 1,5 mmStahl vernickelt


Serie 6079
mit festem Stahlstift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6079.01.0150 x 30 x 1,3 mmStahl vernickelt
6079.02.0150 x 30 x 1,3 mmStahl vernickelt


Serie 6080
mit festem Stahlstift, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6080.02.0160 x 40 x 1,5 mmStahl vernickelt
6080.03.0170 x 45 x 1,5 mmStahl vernickelt
6080.06.0180 x 50 x 1,5 mmStahl vernickelt
6080.01.0160 x 40 x 1,5 mmStahl vernickelt
6080.04.0170 x 45 x 1,5 mmStahl vernickelt
6080.05.0180 x 50 x 1,5 mmStahl vernickelt


Serie 6085
mit festem, verzinktem Stahlstift und Nylonüberzug, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6085.02.7080 x 80 x 3,5 mmAluminium eloxiert silber
6085.01.7080 x 80 x 3,5 mmAluminium eloxiert silber


Serie 6086
mit festem, verzinktem Stahlstift und Nylonüberzug, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6086.01.70100 x 85 x 3,5 mmAluminium eloxiert silber
6086.02.70100 x 85 x 3,5 mmAluminium eloxiert silber


Serie 6087
mit festem, verzinktem Stahlstift und Nylonüberzug, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6087.01.70100 x 100 x 4 mmAluminium eloxiert silber
6087.02.70100 x 100 x 4 mmAluminium eloxiert silber


Serie 6088
mit festem Edelstahlstift und Edelstahl Zwischenring, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6088.01.3080 x 80 x 2,5 mmEdelstahl gebürstet
6088.02.3080 x 80 x 2,5 mmEdelstahl gebürstet


Serie 6088
mit festem Edelstahlstift und Edelstahl Zwischenring, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6088.03.3080 x 80 x 2,5 mmEdelstahl gebürstet
6088.04.3080 x 80 x 2,5 mmEdelstahl gebürstet


Serie 6088
mit festem Edelstahlstift und Edelstahl Zwischenring, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6088.09.30100 x 82 x 2,5 mmEdelstahl gebürstet
6088.10.30100 x 82 x 2,5 mmEdelstahl gebürstet


Serie 6088
mit festem Edelstahlstift und Edelstahl Zwischenring, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6088.11.30100 x 82 x 2,5 mmEdelstahl gebürstet
6088.12.30100 x 82 x 2,5 mmEdelstahl gebürstet


Serie 6125
mit festem Stahlstift mit Messing Zwischenring,, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6125.01.0048 x 40 x 3 mmStahl unbehandelt
6125.02.0060 x 50 x 3,5 mmStahl unbehandelt
6125.03.0072 x 60 x 4 mmStahl unbehandelt
6125.04.0084 x 70 x 4,5 mmStahl unbehandelt
6125.05.0096 x 80 x 5 mmStahl unbehandelt
6125.06.0048 x 40 x 3 mmStahl unbehandelt
6125.07.0060 x 50 x 3,5 mmStahl unbehandelt
6125.08.0072 x 60 x 4 mmStahl unbehandelt
6125.09.0084 x 70 x 4,5 mmStahl unbehandelt
6125.10.0096 x 80 x 5 mmStahl unbehandelt


Serie 6129
mit Edelstahlstift mit Zwischenring, gelocht

Ausführungen


Art.-Nr.MaßeMaterial
6129.01.3080 x 60 x 2 mmEdelstahl unbehandelt
6129.02.3080 x 60 x 2 mmEdelstahl unbehandelt


Serie 99.40402
mit Edelstahlstift ohne Zwischenring, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
99.40402.33/AL40 x 40 x 2 mmEdelstahl elektropoliert
99.40402.33/AR40 x 40 x 2 mmEdelstahl elektropoliert


Serie 6088
mit Feder und Nylon Zwischenring, gelocht und gesenkt

Ausführungen


Bis zu einem Öffnungswinkel von 80° bewegt sich das Scharnier automatisch in die Anfangsposition zurück
Über 80° ist die Federfunktion aufgehoben.

Art.-Nr.MaßeMaterial
6088.05.7765 x 55 x 4,5 mmAluminium eloxiert silber
6088.07.7765 x 55 x 4,5 mmAluminium eloxiert schwarz
6088.06.7765 x 55 x 4,5 mmAluminium eloxiert silber
6088.08.7765 x 55 x 4,5 mmAluminium eloxiert schwarz


Serie 6124
mit Edelstahlstift, gelocht und gesenkt

Ausführungen


Maximallast: 40kg

Art.-Nr.MaßeMaterial
6124.01.8074 x 60 x 7 mmPolyamid unbehandelt
6124.02.8074 x 60 x 7 mmPolyamid unbehandelt


Serie 6961
mit Edelstahlstift 1.4301, gelocht

Ausführungen


Kein Metall-Metall Kontakt, Polyacetal Hülsen minimieren eindringende Partikel, Geeignet für Türen 600 x 800
max. Türgewicht: 8kg / Paar

Art.-Nr.MaßeMaterial
6961.03.7165 x 60 x 3,5 mmAluminium unbehandelt
6961.04.7165 x 60 x 3,5 mmAluminium unbehandelt


Serie 6128
Verstärkte Anschraubfitschen ohne Zwischenring, mit Innengewinde

Ausführungen


Art.-Nr.MaßeMaterial
6128.04.3064 x 13 x 16 mmEdelstahl gebürstet


Serie 6196
Unterlegscheibe aus Nylon, mit Innengewinde

Ausführungen


Art.-Nr.MaßeMaterial
6196.01.56 64 x 50 x 17,5 mmZamak schwarz
6196.02.5664 x 50 x 17,5 mmZamak schwarz


Serie 6101
mit ausziehbarem Messingstift und verzinktem Messing-Zwischenring

Ausführungen


Bausatz mit Muttern und Unterlegscheiben.

Art.-Nr.MaßeMaterial
6101.01.0449 x 18 x 16 mmStahl verzinkt


Serie 6101
mit ausziehbarem Messingstift und verzinktem Messing-Zwischenring

Ausführungen


Bausatz mit Muttern und Unterlegscheiben

Art.-Nr.MaßeMaterial
6101.03.0433 x 18 x 16 mmStahl verzinkt


Serie 6488
Anschraubfitschen ohne Zwischenring,, gelocht und gesenkt

Ausführungen


Art.-Nr.MaßeMaterial
6488.01.5063,5 x 15,1 x 17,5 mmZamak schwarz


Serie 6101
mit ausziehbarem Stahlstift

Ausführungen


Bausatz mit Muttern und Unterlegscheiben

Art.-Nr.MaßeMaterial
6101.04.0036 x 12,5 x 12 mmStahl unbehandelt


Serie 6101
mit ausziehbarem Stahlstift

Ausführungen


Ohne Muttern und Unterlegscheiben

Art.-Nr.MaßeMaterial
6101.05.0036 x 18,5 x 12 mmStahl unbehandelt


Serie 6121
mit festem Stift, gelocht

Ausführungen


Art.-Nr.MaßeMaterial
6121.01.3060 x 72 x 2 mmEdelstahl unbehandelt
6121.02.3060 x 72 x 2 mmEdelstahl unbehandelt


Serie 6198
mit festem Stift, gelocht

Ausführungen


Schaft aus Edelstahl Abdeckungen aus Polyacetal (POM), Reibung nur in einer Richtung, 30.000 Lastwechsel, Konstantes Drehmoment in Reibungsrichtung
Drehmoment pro Paar: 9 N/m, Anfangsdrehmoment kann variieren zwischen - 20% und + 40%, Drehmoment temperaturabhängig, Geeignet um heftige Türbewegungen zu verhindern, nicht geeignet bei Vibration, feuchter oder ölhaltiger Umgebung, Nur für Innenräume gee

Art.-Nr.MaßeMaterial
6198.01.70 77,5 x 60 x 16 mmAluminium eloxiert
6198.02.7077,5 x 60 x 16 mmAluminium eloxiert


Serie 6879
gelocht

Ausführungen


mit konstantemDrehmoment, Öffnungswinkel ca. (115°), Scharnier mit eingebautem Dämpfer, Reibungslose Bewegung in Öffnungsrichtung, Montieren Sie einen Stopper an der Deckelöffnung Schließposition (0 ~ 115 Grad) für nicht Überschreitung des angegebenen S

Art.-Nr.MaßeMaterial
6879.01.0275 x 60 mmPBT Plastik


Serie 6195
Stift aus Edelstahl

Ausführungen


Befestigung mit Stiftbolzen

Art.-Nr.MaßeMaterial
6195.01.5660 x 72 x 8 mmEdelstahl unbehandelt
6195.02.5660 x 72 x 8 mmEdelstahl unbehandelt
